Серия ПЧ Goodrive20

-61-

Группа P04 Управление SVPWM(U/F)

Код

функ

ции

Наименова-

ние

Подробное описание параметра

Значение

по умол-

чанию

Изме

нение

P04.00

Двигатель 1

Настройка

кривой U/F

Код функции определяет кривую U/F Мотор

1.

0: Линейная кривая U/F; постоянный кру-

тящий момент нагрузки

1: Многоточечная кривая U/F

2: Кривая U/F на 1.3-ти мощности низкого

крутящего момента

3: Кривая U/F на 1.7-ой мощности низкого

крутящего момента

4: Кривая U/F на 2.0-ой мощности низкого

крутящего момента

Кривые 2 – 4 применяются к крутящему

моменту нагрузок для вентиляторов и

насосов. Пользователи могут настраивать в

соответствии с особенностями нагрузок для

достижения лучшего эффекта экономии

энергии.

5: Настраиваемая U/F (разделенная U/F). В

этом режиме U может быть отделена от F и

F можно регулировать через параметр,

P00.06 или напряжение, учитывая значение

параметра, установленного в P04.27, чтобы

изменить функцию кривой с учетом часто-

ты.

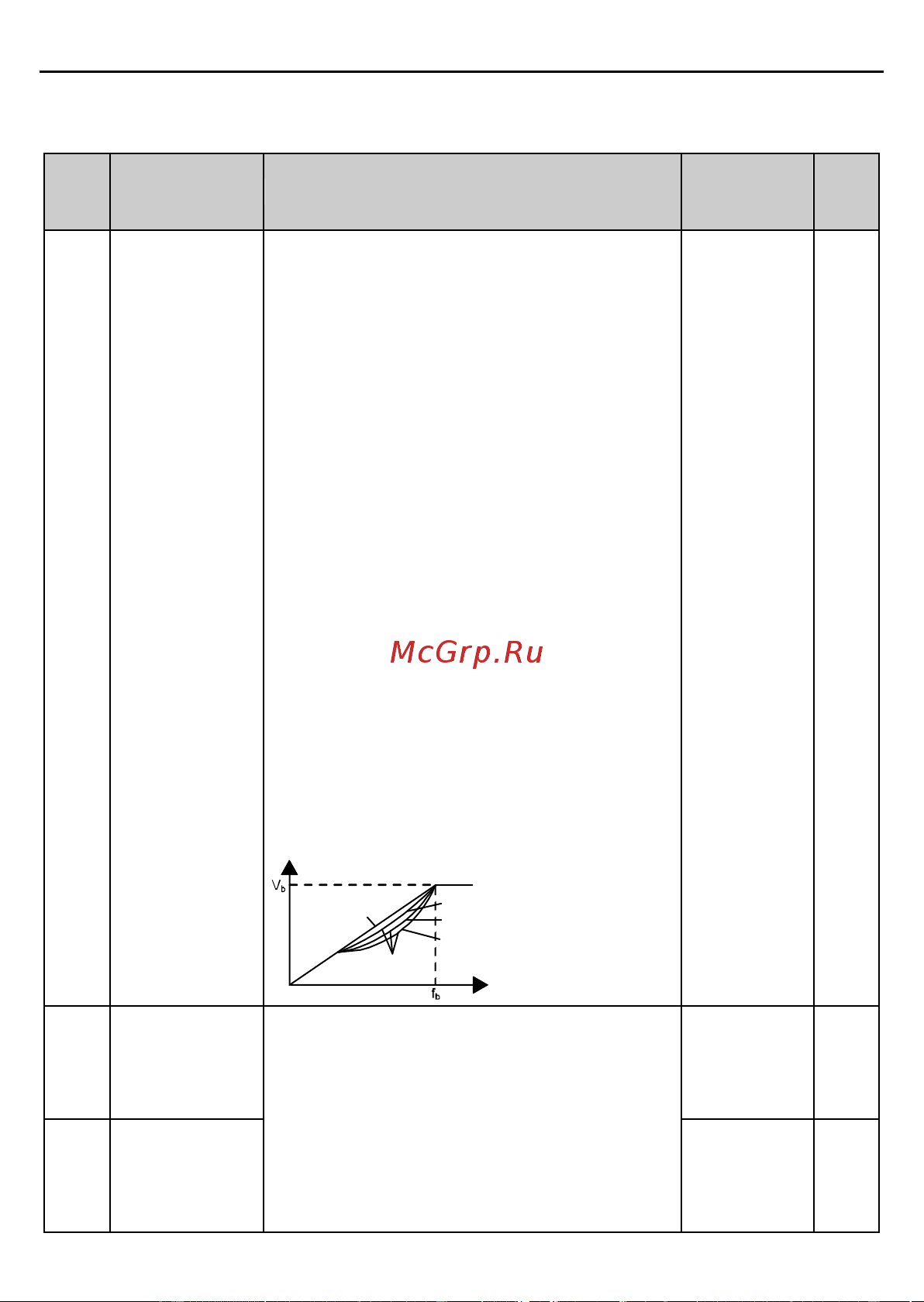

Примечание: См. рисунок: Vb - напряжение

двигателя и Fb - номинальная частота

двигателя.

Output voltage

Output frequency

Linear type

Square type

Torque step-down V/F curve (1.3

th

order)

Torque step-down V/F curve (1.7

th

order)

Torque step-down V/F curve (2.0

nd

order)

0

◎

P04.01

Усиление

крутящего

момента

двигателя 1

Подъем крутящего момента по отношению к

выходному напряжению. P04.01 – макси-

мальное выходное напряжение Vb.

P04.02 определяет процент выходной

частоты при крутящем моменте для Fb.

Увеличение крутящего момента должно

быть выбрано согласно нагрузке. Чем

больше нагрузка, тем больше крутящий

момент. Чрезмерно увеличивать крутящий

0.0 %

○

P04.02

Завершение

усиления кру-

тящего момен-

та двигателя 1

20.0 %

○
