EKF PRT-101 0-1,6 MПа M20x1,5 0,5% PRT-101-1.6-0.5-M20 Инструкция к товару онлайн [7/10] 834670

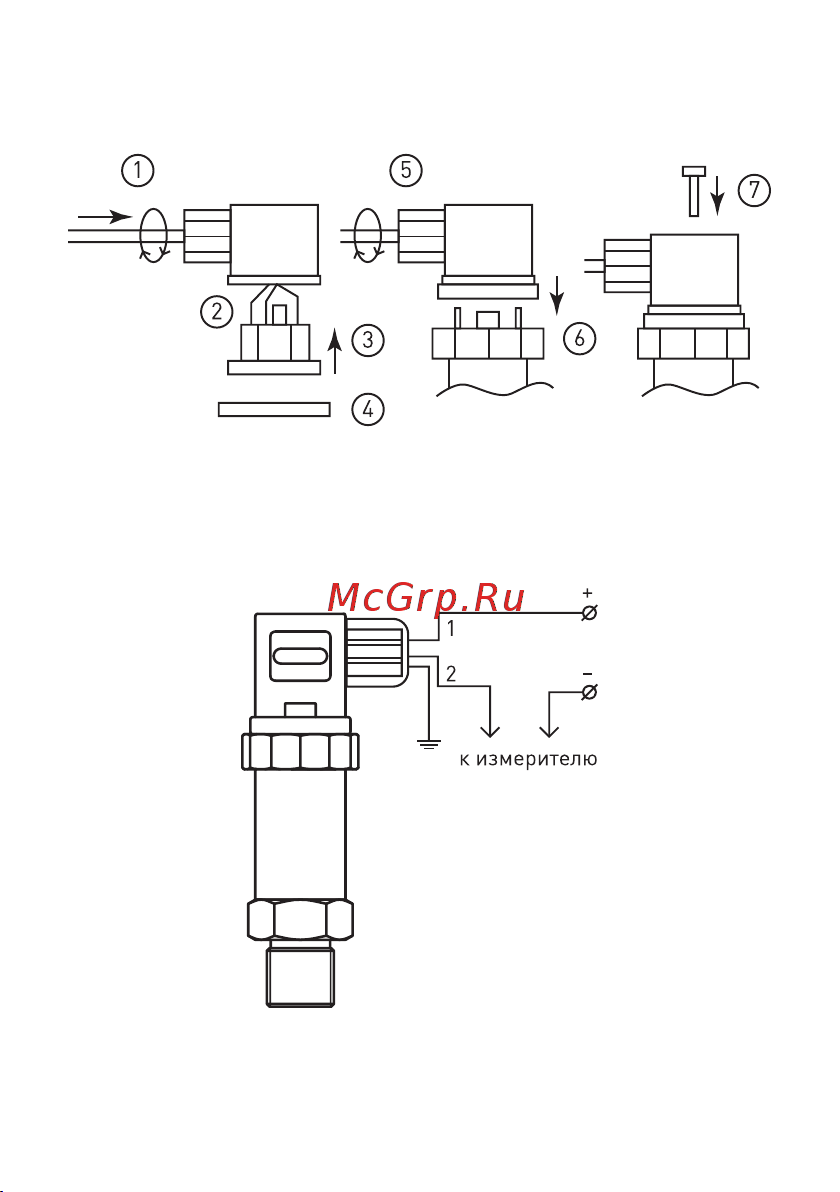

Рис. 2 - Монтаж соединения EN175301-803

6) Соединить угловой соединитель с корпусом преобразователя

7) Вставить и затянуть винт для крепления

Схема электрического подключения датчика приведена на рисунке 3.

Рис. 3 - Схема подключения Датчика
