ОБЩИЕ СВЕДЕНИЯ

Понижающий преобразователь напряжения «УПН-01» (далее – преобразователь)

предназначен для преобразования нестабилизированного входного напряжения в

диапазоне от 7 до 30В постоянного тока в выходное стабилизированное напряжение от

5В до 15В постоянного тока. Выходное напряжение имеет фиксированную зависимость

от диапазона входного напряжения, см. таблицу. Выбор необходимого значения

выходного напряжения осуществляет пользователь, посредством переключателя (типа

«джампер») выходного напряжения XS1.

Преобразователь рассчитан на круглосуточный режим работы

 при температуре окружающей среды от -25 С до +40 С;

 относительной влажности воздуха не более 90%;

 отсутствие в воздухе агрессивных веществ (паров кислот, щелочей и пр.) и

токопроводящей пыли.

Преобразователь обеспечивает:

 ручной выбор значения выходного напряжения (см. таблицу);

 защиту преобразователя от переполюсовки по входу посредством отключения

(самовосстанавливающимся предохранителем) подводимого питания и последующего

восстановления работоспособности через 30-40 секунд после устранения

переполюсовки. Кроме того, самовосстанавливающийся предохранитель защищает от

повреждения провода и цепи, подводящие входное напряжение, при случайной

неисправности в схеме преобразователя;

 электронную защиту от короткого замыкания (КЗ) в нагрузке;

 индикацию наличия выходного напряжения (индикатор выхода красного

свечения).

Преобразователь представляет собой встраиваемый модуль на печатной плате

размером 49х64мм. На плате расположены входная и выходная соединительные

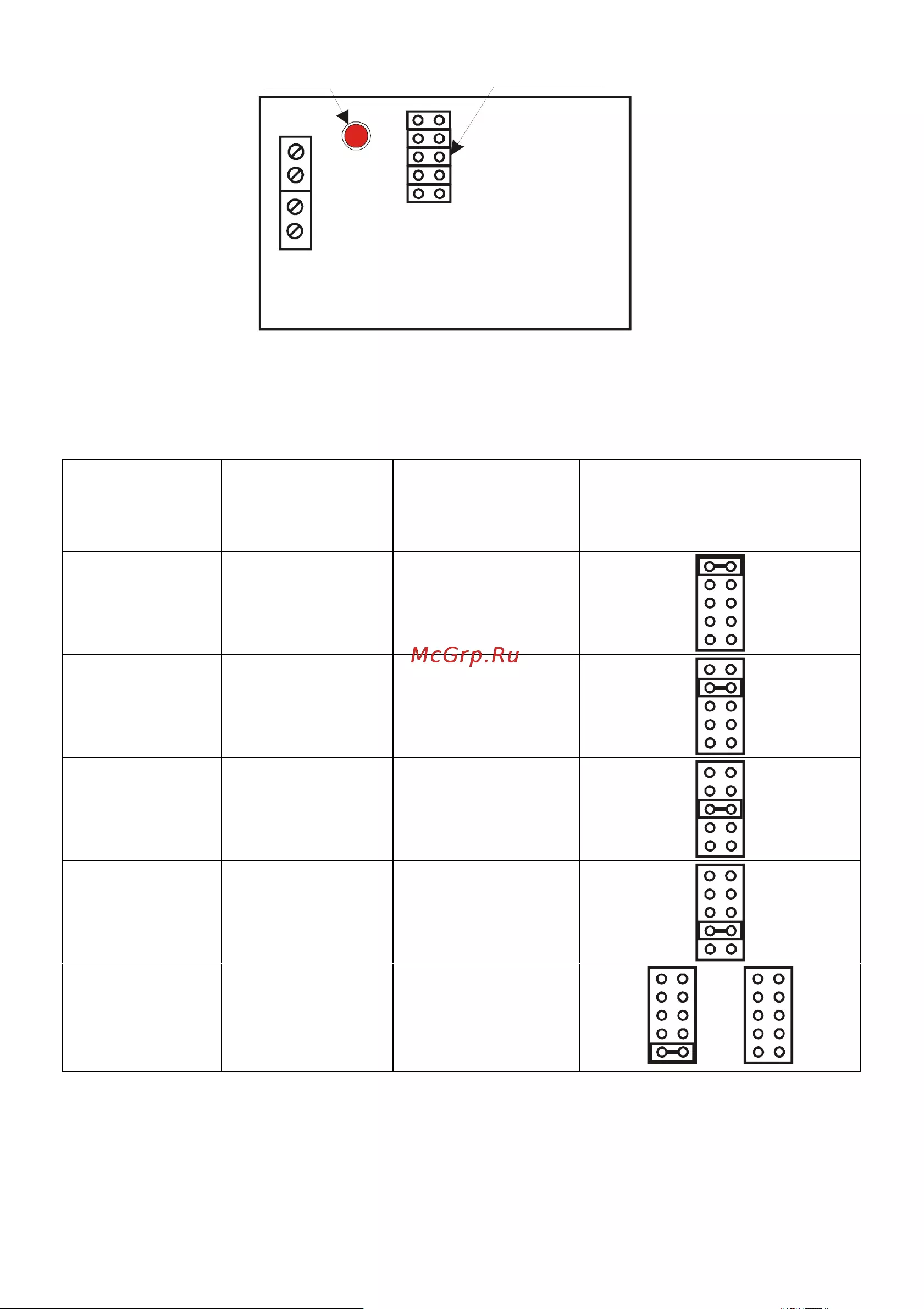

колодки, индикатор выхода, переключатель выходного напряжения (см. рисунок).

При невозможности установки модуля внутри приборного корпуса рекомендуется его

устанавливать внутри ответвительной коробки типа ЕС 400 С

4R со степенью защиты

корпуса IP 55. Крепить модуль рекомендуется при помощи двухстороннего скотча или

стоек.

ПРЕОБРАЗОВАТЕЛЬ

НАПРЯЖЕНИЯ

УПН-01

КРАТКОЕ РУКОВОДСТВО ПО

ЭКСПЛУАТАЦИИ

ФИАШ.435110.006 ЭТ
