Схема и детали сборки пресса с ручным приводом модели «КОРВЕТ 591»

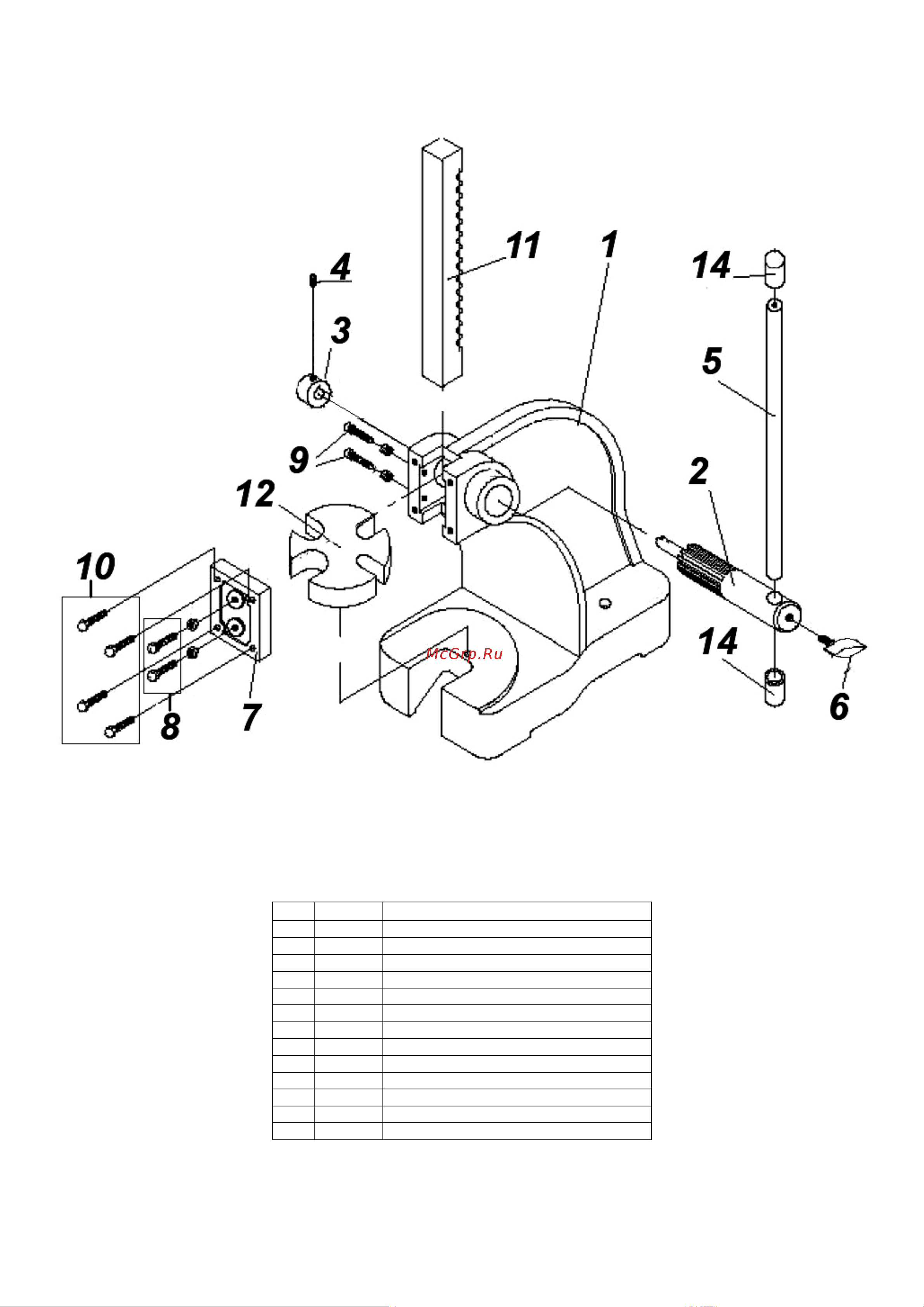

Схема сборки «КОРВЕТ 591»
Рис. 1
Детали сборки «КОРВЕТ 591» (Рис. 1)
*- позиция по схеме сборки
№*
Код
Наименование детали
1
133422
Основание
2
133423
Вал - шестерня
3
133424
Кольцо
4
133425
Винт
5
133426
Рычаг (ручка)
6
133427
Винт фиксации
7
133428
Крышка
8
133429
Винт регулировочный (с контргайкой)
9
133430
Винт регулировочный (с контргайкой)
10
133431
Винт крепления (крышки)
11
133432
Шток (рейка)
12
133433
Наковальня
14
133434
Рукоятка
