3. Описание оборудования.

3.1 Технические характеристики.

Наименование MP-5

Максимально допустимое давление на штоке 5 т

Макс. высота рабочей зоны 450 мм

Размер рабочего штока 50×50@мм

Длина рабочего штока 645 мм

Длина рычага 815 мм

Общая высота пресса 820 мм

Ширина паза в основании 100 мм

Размеры основания 645×370@мм

Вылет рабочего штока 245 мм

Масса 163 кг

Артикул 227018

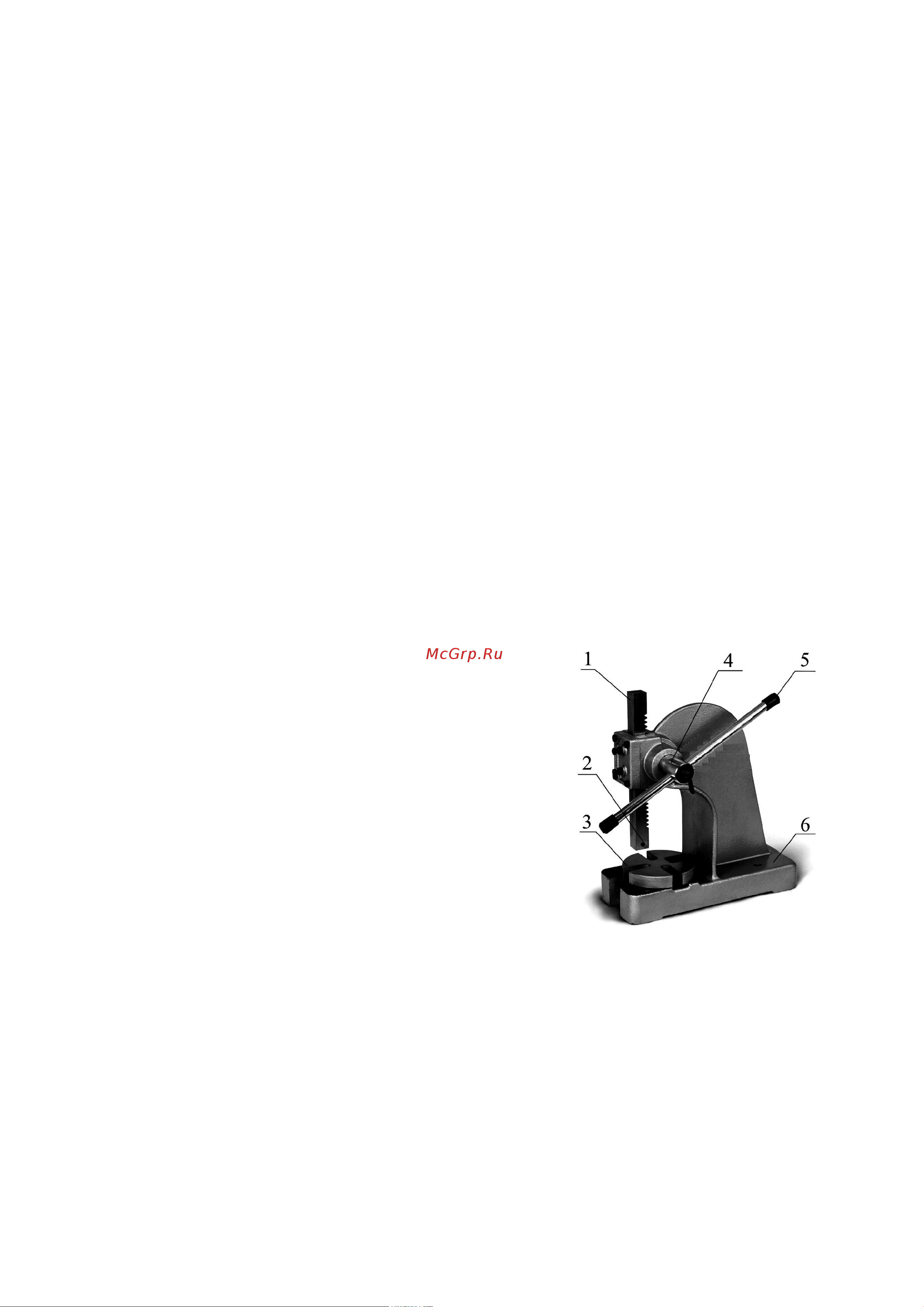

3.2 Основные узлы и детали оборудования (см. рис.1).

1. Рабочий шток

2. Болт зажима оправок

3. Поворотный стол

4. Вал

5. Нажимной рычаг

6. Корпус пресса

Рисунок 1

3.3 Краткое описание конструкции оборудования.

Пресс состоит из корпуса 6. В корпусе устанавливается рабочий шток 1,

усилие на который передается через реечную передачу от рычага 5. В нижней

части рабочего штока может устанавливается оправка, которая зажимается

болтом 2. На основание пресса устанавливается поворотный стол 3, в котором

имеются пазы для выпрессовки.

3.4Место расположение рабочего во время работы на оборудовании.
