Внимание! Несоблюдение условий установки может привести к

непредвиденному смещению станка или частей его конструкции, и в

дальнейшем к его повреждению.

Внимание! При оборудовании рабочего места, следите за тем, чтобы

у обслуживающего персонала было

достаточно места для работы и

управления.

5. Описание работы

оборудования.

5.1 Наладка оборудования.

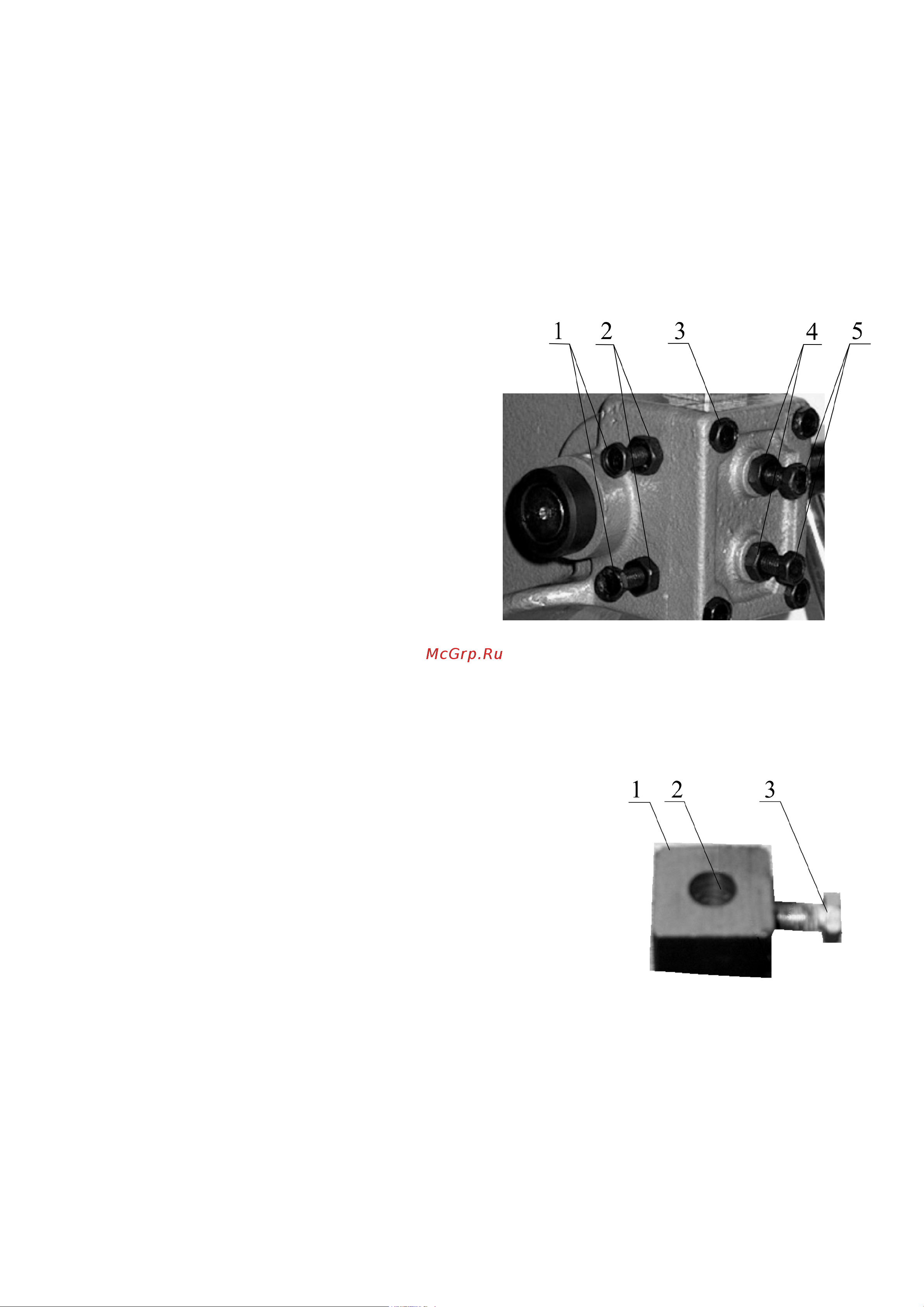

Регулировка зазора между корпусом

пресса и рабочим штоком (см. рис.3).

Регулировочные болты 1 с

контргайками 2 служат для регулировки зазора между

толкателем и направляющими в корпусе пресса. Для

регулировки зазора нужно ослабить контргайку 2, отрегулировать зазор

болтом 1, затянуть контргайку 2. После правильной регулировки толкатель

должен плавно и легко двигаться в корпусе пресса.

Установка насадок (см. рис.4).

Отверстие 2 в рабочего штока 1 служит для

закрепления насадок произвольных форм и размеров.

Насадка вставляется в отверстие 2 в торце рабочего

штока и закрепляется зажимным болтом 3. Если при

работе Вы не используете насадки, то нужно

перевернуть толкатель так, чтобы отверстие для

насадок с винтом находились в верхней части

5.2 Работа на оборудовании.

Пресс приводится в действие следующим образом:

рабочий тянет за рычаг, который с помощью приводного вала передаёт усилие

на рабочий шток, который давит на обрабатываемый материал. Если вам

нужно увеличить усилие пресса, нужно ослабить стопорный болт нажимного

рычага и продвинуть рычаг, для того чтобы возникла необходимая сила

пресса. Рычаг снова закрепите стопорным болтом.

Рисунок 4.

Рисунок 3.
