1. НАЗНАЧЕНИЕ

Приборы для проверки изделий на биение в центрах предназначены для

контроля допуска радиального (Рис.1) и торцевого (Рис.2) биения тел

вращения (валов, шестерен, дисков), установленных в упорных центрах.

Применяются в основном в условиях лабораторий

металлообрабатывающих цехов машино и станкостроительных

предприятий.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

2.1. Корпусные детали прибора изготовлены из серого чугуна. Твердость

не менее 170-230 НВ.

Отклонения от заданных параметров контролируемых заготовок и

деталей определяются методом непосредственной оценки по

визуальному отсчетному устройству помощи многооборотных

индикаторов или индикаторов часового типа с диаметром штока 8мм

или с ушком, (индикаторы в комплект поставки не входят).

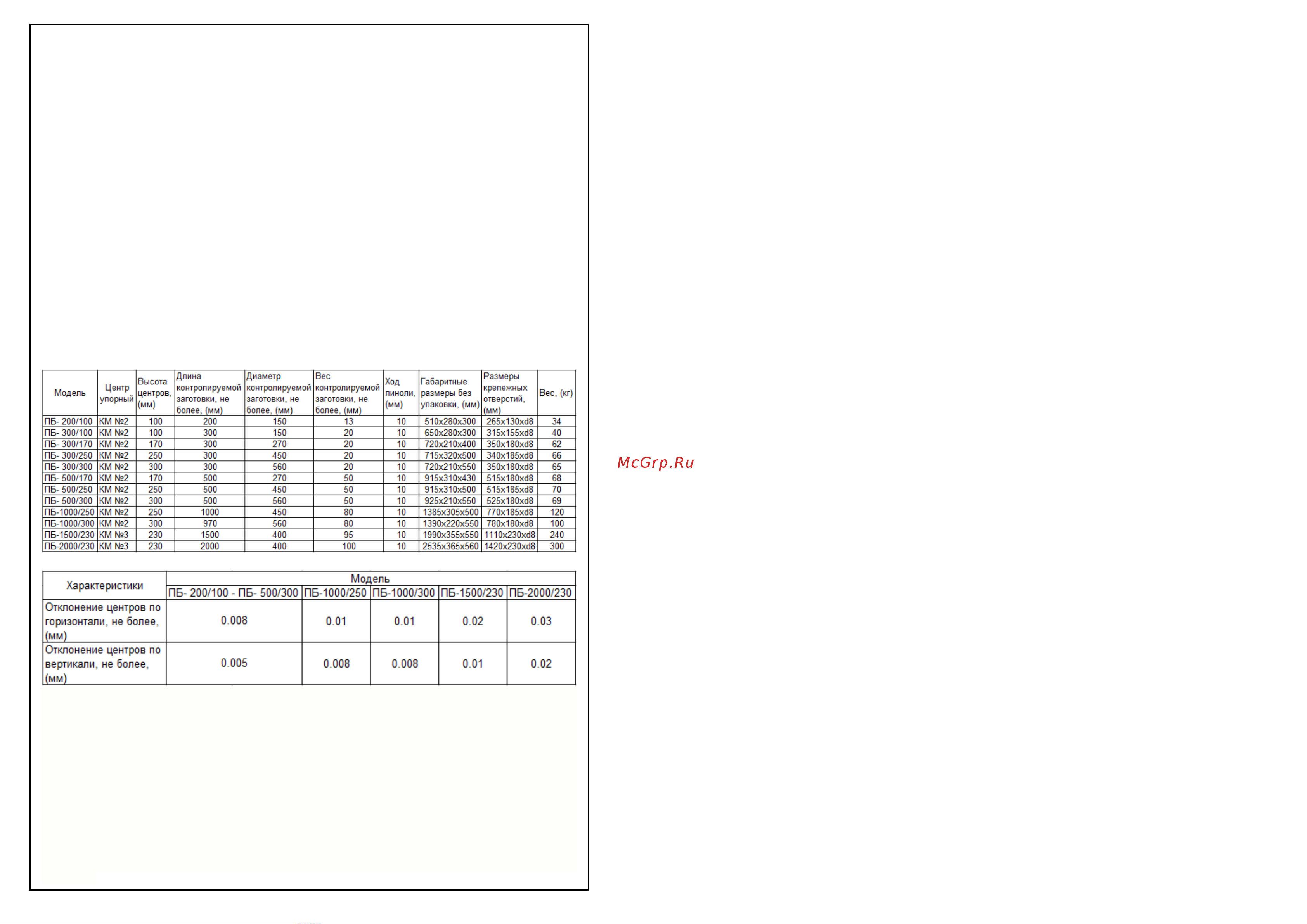

2.2. Основные параметры и размеры приборов приведены в таблице 1:

Основные технические характеристики Таблица 1

Приборы состоят из станины (1), правой и левой бабок (3) и (2), узла

каретки со стойкой (6) для индикатора (7). Правая бабка имеет

подвижную пиноль с упорным центром №2. Для закрепления пиноли

бабка имеет стопорное устройство (5). Отвод пиноли с упорным центром

производится при помощи рычага (4). Упорный центр №2, закреплен

жестко в левой бабке (2) и перемещается только вместе с ней. Обе

бабки могут перемещаться по направляющим станины и фиксируются

на ней зажимами в любом месте в зависимости от длины проверяемой

детали. Каретка со стойкой для индикатора устанавливается напротив

проверяемого участка и фиксируется на станине аналогично бабкам.

(Рис.1).
