Внутренняя панель перемещается маховичком, расположенным сзади оптического блока. В зависимости от типа

проверяемого автомобиля, необходимо повернуть маховичок на соответствующий сигнал следующим образом:

ВНУТРЕННЯЯ ПАНЕЛЬ

1.Проверка легковых автомобилей, фургонов, мотоциклов (ФАРЫ)

2.Проверка легковых автомобилей, фургонов, мотоциклов (ПРОТИВОТУМАННЫЕ ФАРЫ)

3.Проверка грузовых автомобилей, автобусов, тягачей с полуприцепом (ФАРЫ)

4.Проверка грузовых автомобилей, автобусов, тягачей с полуприцепом (ПРОТИВОТУМАННЫЕ ФАРЫ) Если рядом с

фарами или в руководстве по эксплуатации автомобиля имеются указания изготовителя по регулировке фар, следуйте

им.

Напр., 2%, поверните маховичок в положение 2.

ПРОВЕРКА БЛИЖНЕГО СВЕТА ФАР

Перед проверкой фар УБЕДИТЕСЬ, ЧТО СПИРТОВОЙ УРОВЕНЬ в оптическом блоке находится в требуемом положении.

При необходимости выровнять оптический блок откиньте рычаг муфты “L”, расположенный сбоку самого оптического

блока и двигайте блок, пока не выровняете его. Затем утопите рычаг муфты “L”.

A.Подготовьте устройство для регулировки и автомобиль, как указано выше, и включите ближний свет фар.

B.Убедитесь, что ближний свет соответствует линии для данного типа автомобиля в предыдущей таблице.

C.При необходимости выполните регулировку фар, пока не добьетесь требуемых результатов.

D.В случае проверки асимметричных фар (которые на сегодняшний день применяются чаще) –см. схему- учтите, что их

проекция освещает участок с правой стороны пластины с углом около 15° от горизонтальной плоскости.

В случае автомобиля с правосторонним управлением (автомобиль, который идет по левой стороне дороги), этот участок

будет с левой стороны. Лишь под центральной частью, справа, небольшая зона будет выглядеть ярче, чем остальная

часть проекции.

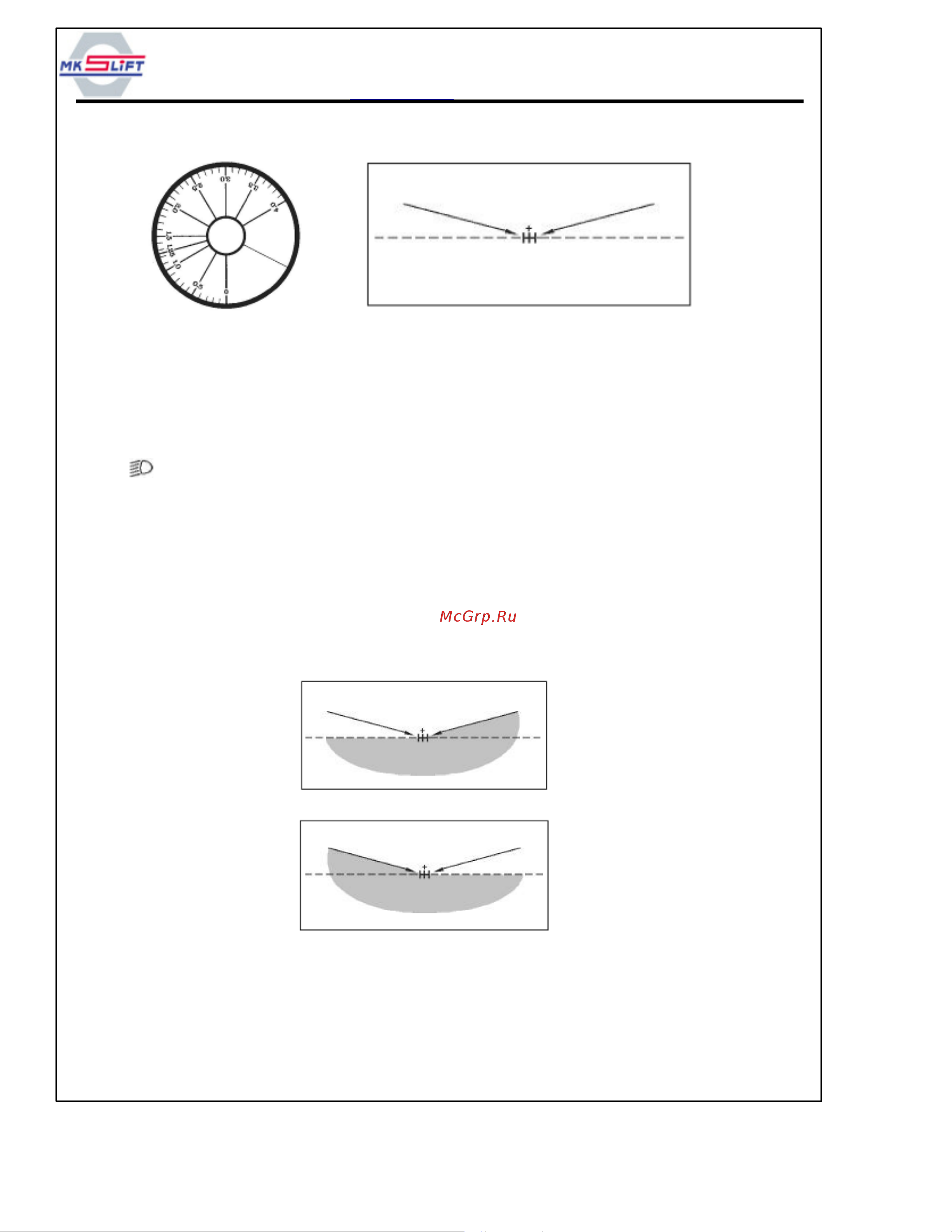

НОРМАЛЬНАЯ ПРОЕКЦИЯ НА ПАНЕЛЬ – АСИММЕТРИЧНЫЕ ФАРЫ

ПРОЕКЦИЯ НА ПАНЕЛЬ (автомобили с правосторонним управлением)
