www.zubr.ru

– Для отключения зажмите кнопку вклю-

чения.

– Для отключения громкости нажмите на

эту клавишу повторно.

– Клавиша регулировки диапазона рабо-

ты приемника по расстоянию.

Близкое расстояние: 0,5–15 м.

Дальний диапазон: 5– 50 м.

Определение опорного уровня

Используйте пузырьковый уровень для настройки

точности.

Убедитесь, что фотоэлемент (окно приема)

приемника обращен в сторону источника ла-

зерного луча.

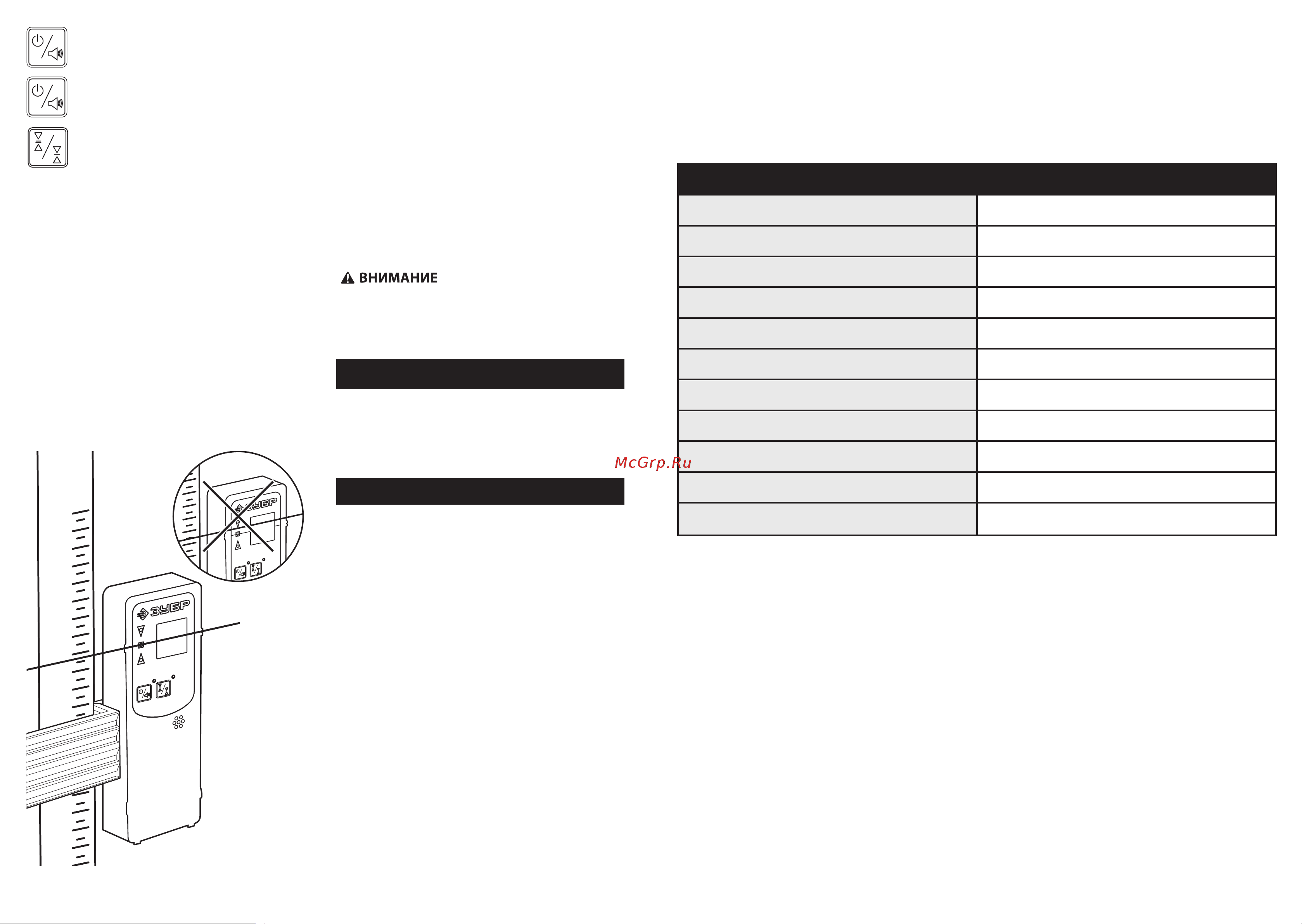

Перемещайте приемник в соответствии с реко-

мендациями на экране дисплея, чтобы линия

приема совпала с лазерным лучом.

ˇ—¨¯˝¨˚ ¸

ˇ¸-70

ˇ—¨¯˝¨˚ ¸

ˇ¸-70

Если громкость динамика включена, раздастся

звуковой сигнал, помогающий определить место-

положение луча.

Звуковой сигнал сигнализирует об обнаружении

лазерного луча. Частый звуковой сигнал сигна-

лизирует, что приемник (или лазерный луч) не-

обходимо переместить вверх или вниз. Свет на

экране дисплея также указывает направление,

в котором должен быть перемещен приемник

или лазерный луч.

Мигающий зеленый свет на базовой линии ука-

зывает на то, что линия приема совпала с ла-

зерным лучом.

При обнаружении опорного уровня окошко

приема лазера должно быть обращено к ис-

точнику лазера в пределах 40° слева направо.

Безопасность

Этот инструмент не проецирует лазерные лучи.

Однако при работе с лазерными инструментами

соблюдайте инструкции по технике безопасности

для этого конкретного инструмента.

Гарантийные обязательства

Гарантийный срок 12 месяцев со дня продажи.

В целях определения причин отказа и/или ха-

рактера повреждений инструмента производит-

ся техническая экспертиза в сроки, установлен-

ные законодательством.

По результатам экспертизы принимается реше-

ние о возможности восстановления инструмен-

та или необходимости его замены.

Все вышеперечисленные обязательства приме-

няются только к изделиям, предоставленным в

представительство Компании в чистом виде и

сопровождаемые паспортом со штампом, под-

тверждающим дату покупки.

Гарантия распространяется на все поломки,

которые делают невозможным дальнейшее ис-

пользование инструмента и вызваны дефекта-

ми изготовителя, материала или конструкции.

Гарантия не распространяется на повреждения,

возникшие в результате естественного износа,

несоблюдения рекомендаций по техническо-

му обслуживанию или правил безопасности,

Технические характеристики

Вес, г 110

Размеры (Д x Ш x В), мм 150×56 ×27

Резьба, дюйм 1/4

Точность нивелирования, мм/м ± 1/ 10

Размер окна захвата, мм 20 х 20

Рабочий диапазон, м ≤ 70 (стандартный) в зависимости от освещения

Точность пузырькового уровня 30 ″/ 2

Время работы, ч до 30

Источник питания, В 9 (тип Крона)

Диапазон рабочих температур, °С -10...+50

Диапазон температур хранения, °С -25 ...+70

210827 Версия: 170821

Изготовлено «KRAFTOOL I/E GMBH» Германия, Бёблинген, Отто-Лилиенталь 25 в КНР (KRAFTOOL I/E GMBH

Otto-Lilienthal – str.25, 71034 Boblingen, Deutschland). Уполномоченная организация по вопросам качества на

территории РФ ЗАО «ЗУБР ОВК» 141002 Московская область, г. Мытищи-2, а/я 36

неправильного использования или грубого об-

ращения, а также изделия, имеющие следы не-

санкционированного вмешательства в свою кон-

струкцию лицами, не имеющими специального

разрешения на проведение ремонтных работ.

Срок службы изделия составляет 5 лет при со-

блюдении условий хранения и правил эксплуа-

тации, а также правильности сбора и монтажа

инструмента, указанных в данном руководстве

по эксплуатации.
