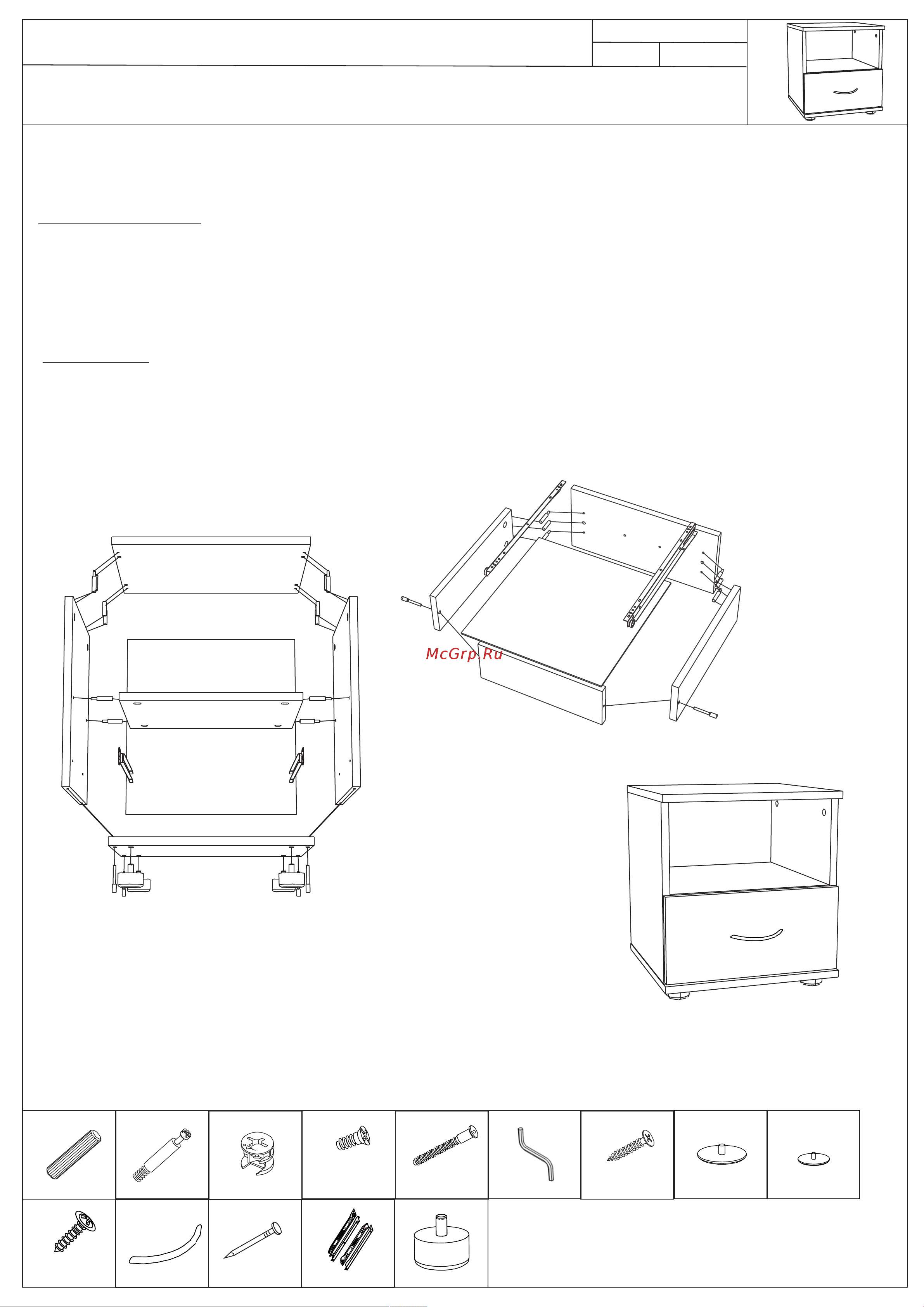

Схема сборки
Лист 1
Листов 1
ИЛКОН
производственная фирма
Коллекции “Маркетплейс”, "Ницца", "Дения", "Верона"
Тумба прикроватная с 1-м ящиком МАРТПК-1Я
Фирма оставляет за собой право вносить изменения, не влияющие на качество изделия!
2
3
4
5
1
6 7
8
9
11
10
3,5х16
12
Сборку производить на твердой ровной поверхности!
13
рис. 2
6,3х11
7х50
14
I
рис. 1
III
II
Перед сборкой тумбы подготовить детали, предварительно установив необходимую фурнитуру.
Собрать корпус тумбы:
1. В топ (I) в соответствующие отверстия вкрутить дюбеля эксцентриковой стяжки (2) и вбить шканты (1).
2. В боковины (II, III) вставить эксцентрики (3) стрелкой в направлении отверстий в торцах и винтами 6,3х11 (4)
прикрутить направляющие (13).
3. В полку ( ) вставить эксцентрики (3) стрелкой в направлении отверстий в торцах.XI
4. В дно (IV) установить опоры (14).
5. Скрепить топ (I), боковины (II, III) и полку ( ), поворачивая эксцентрики по часовой стрелке. Дно (IV) крепить кXI
боковинам при помощи конфирматов 7х50 (5). Заднюю стенку (V) прибить к каркасу тумбы гвоздями (12) (рис. 1).
Собрать ящик:
1. В фасады (VI) в соответствующие отверстия вкрутить дюбеля эксцентриковой стяжки (2) и вбить шканты (1).
2. В боковины ящика (VII, VIII) вставить эксцентрики (3) стрелкой в направлении отверстий в торцах.
3. Боковины ящика (VII, VIII) конфирматами 7х50 (7) скрепить с задней стенкой ящика (IX). Прикрепить фасад
ящика (VI) к боковинам, поворачивая эксцентрики (3) по часовой стрелке. Дно ящика (X) прибить гвоздями (12) к
боковинам и задней стенке ящика, прикрепить при помощи саморезов 3,5х16 (7) направляющие (13) (рис. 2).
Вставить ящик в тумбу, на фасад ящика при помощи винтов 4,5х25 (10) установить ручку (11) (рис. 3).
IV
I -топ
II -боковина левая
III-боковина правая
IV-дно
V-задняя стенка
VII-боковина ящика левая
IX-задняя стенка ящика
VI-фасад ящика
X-дно ящика
VIII-боковина ящика правая
V
VI
VII
VIII
IХ
Х
2
2
3
1
1
3
4,2х25
XI-полка
XI
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
5
5
5
5
14
14
14
14
13
13
3
2
2
2
1
5
5
13
13
рис. 3
11
