Монтаж и демонтаж шины

Монтаж шины.

Перед тем как приступить к монтажу шины, убедитесь в том, что размер шины соответствует размеру

обода!

1. Очистите обод от грязи и ржавчины, зафиксируйте его на держателе. Закрепите обод на поворотном

столе.

2. Смажьте край смазочной или мыльной жидкостью. Откиньте шину на обод, держите переднюю

часть вверху. Нажмите на шестиугольный вал для передвижения рычага , чтобы он соприкоснулся с

ободом и стопором. Левый край над задней частью инструмента для демонтажа и правый край будут

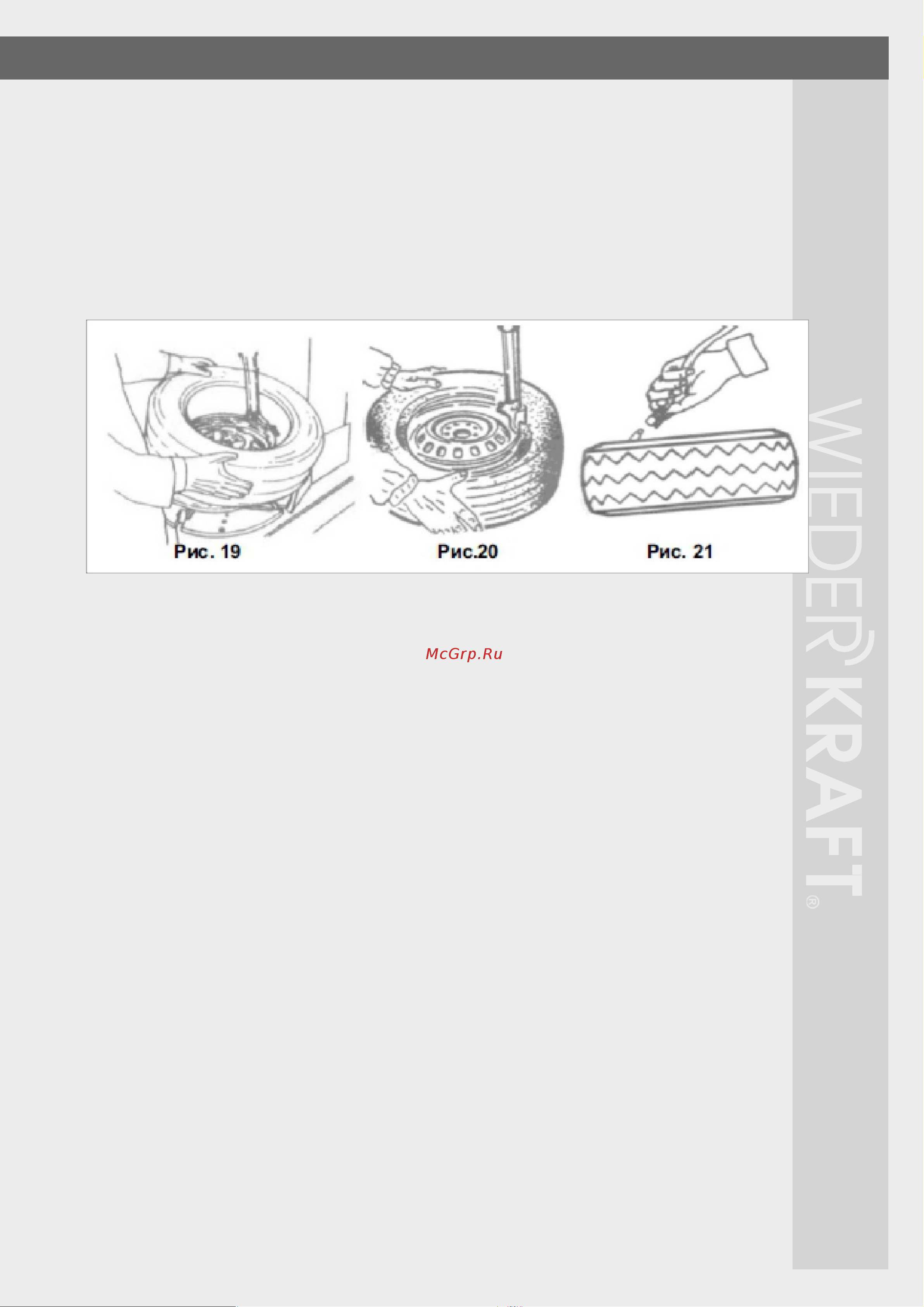

размещаться под передней частью инструмента для демонтажа (Рис. 19). Вращайте поворотный стол по

часовой стрелке, чтобы направить нижний край в паз для отсоединения шины (рис. 20).

Накачивание

При накачивании шины соблюдайте осторожность и следуйте всем указаниям. Проверьте, в порядке ли

подключение пневматической магистрали. Станок оснащен шинным манометром для контроля

процесса накачивания шины и давления при накачивании (Рис. 20).

1. Снимите шину с поворотного стола.

2. Подсоедините шланг для накачивания к золотнику шины. См. рис. 21.

3. В процессе накачивания необходимо многократно переключать пистолет для накачивания, чтобы

убедиться в том, что давление, указанное на манометре, не превышает указанное производителем

давление. Клапан перепада давления, которым снабжен станок, не позволяет давлени ю превышать 3.5

бар. Оператор может изменять давление при накачивании, регулируя клапан перепада давления.

4. Если давление при накачивании слишком высокое, можно нажать на кнопку сброса давления,

расположенную на устройстве для накачивания, чтобы отрегулировать давление воздуха до необходи-

мого.

Взрывное накачивание (только для станков со взрывной накачкой)

Если бескамерная шина неплотно прилегает к диску, можно применить сначала взрывное накачивание,

а затем стандартное:

1. Зажмите колесо и подсоедините шланг для накачивания.

2. Нажмите на педаль для накачивания (вторая позиция) и, когда шина будет накачена, быстро отпус-

тите педаль до первой позиции. Многократно нажимайте на педаль, чтобы убедиться в том, что давле-

ние, указанное на манометре, не превышает указанное производителем давление.
