Эксплуатация вспомогательного устройства

1. Установка левого вспомогательного устройства

1. Использовать его могут только квалифицированнее операторы. Перед установкой, источник питания

и подачи воздуха должен быть отключен!!

Левая и правая сторона опорной плиты корпуса шиномонтажного станка, который может обслуживать

шины диаметром более 20”, имеют отверстие для установки левого вспомогательного рычага. Перед

установкой можно снять боковую панель и вынуть установочную резиновую пробку. Если имеется

инструментальный ящик, необходимо отсоединить его.

2. Удалите упаковку от вспомогательного рычага . Проверьте наличие деталей в соответствии с

упаковочным листом. Затем достаньте основание в сборе (Рис. 27) и установите на нем винт и шайбу

3. Протолкните платформу опорной плиты основания в сборе в корпус через опорную плиту на левой

задней стороне корпуса. Выровняйте резьбовое отверстие и армированное отверстие, для закрепления

используйте болт и шайбу. (Рис. 28)

4. Установите кронштейн корпуса (рис. 29-1) на опорной поверхности в

сборе. Выровняйте. Для фиксации используйте винт, снятый ранее, и не

затягивайте его

5. Используйте фиксирующий опорный кронштейн (рис. 30), чтобы соединить кронштейн корпуса с

корпусом, вставьте винт для фиксации.

6. Подсоедините шланг подачи воздуха (рис. 31 -2) и используйте Y-образный тройник для

подсоединения выпускного шланга, а другой конец соедините с входным отверстием вспомогательного

клапана регулировки давления.

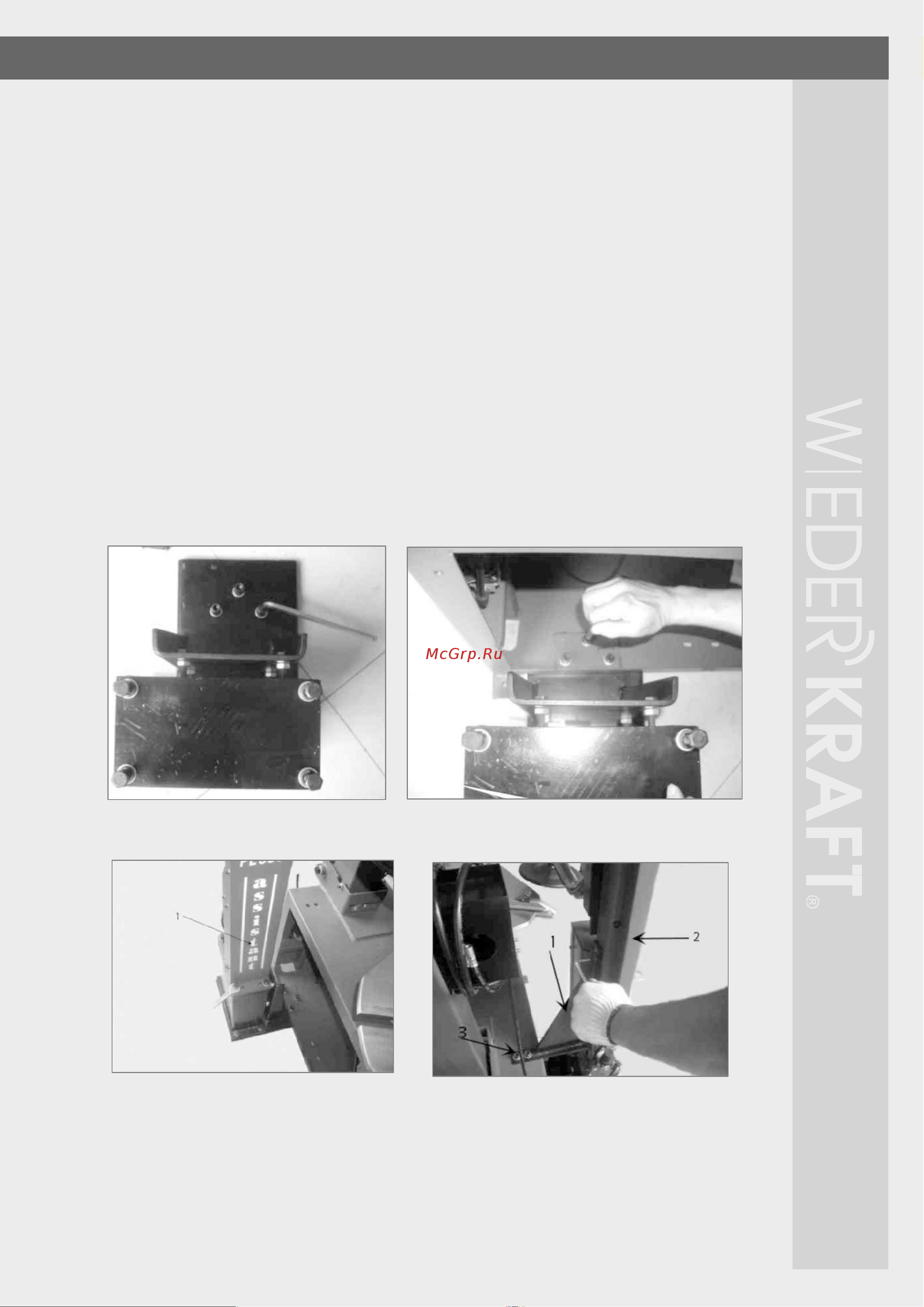

Рисунок 27

Рисунок 28

Рисунок 29

Рисунок 30
