Эксплуатация вспомогательного устройства

10. Открутите гайку под основанием и поворачивайте винт по часовой стрелке, пока он не будет

находиться вплотную к основанию (рис. 36), установите боковую панель и инструментальный ящик,

сняты е ранее.

2. Установка правого вспомогательного рычага

1. Отсоединив шину от обода в соответствии с указаниями, данными в главе IV, необходимо выполнить

следующие действия.

2. Сначала разместите захват в соответствии с размером шины, затем зажмите обод с помощью захвата

и разместите прессующий конусообразный валец шины в центре обода (рис. 37). Надавливайте на

клапан с ручным управлением, чтобы прижать обод, пока наружная часть обода не будет находиться

ниже поверхности захвата. В этот момент можно сразу же зафиксировать обод. Поднимите опорный

рычаг и установите его в рабочее положение, снимите прессующий конусообразный валец и поместите

его на опору.

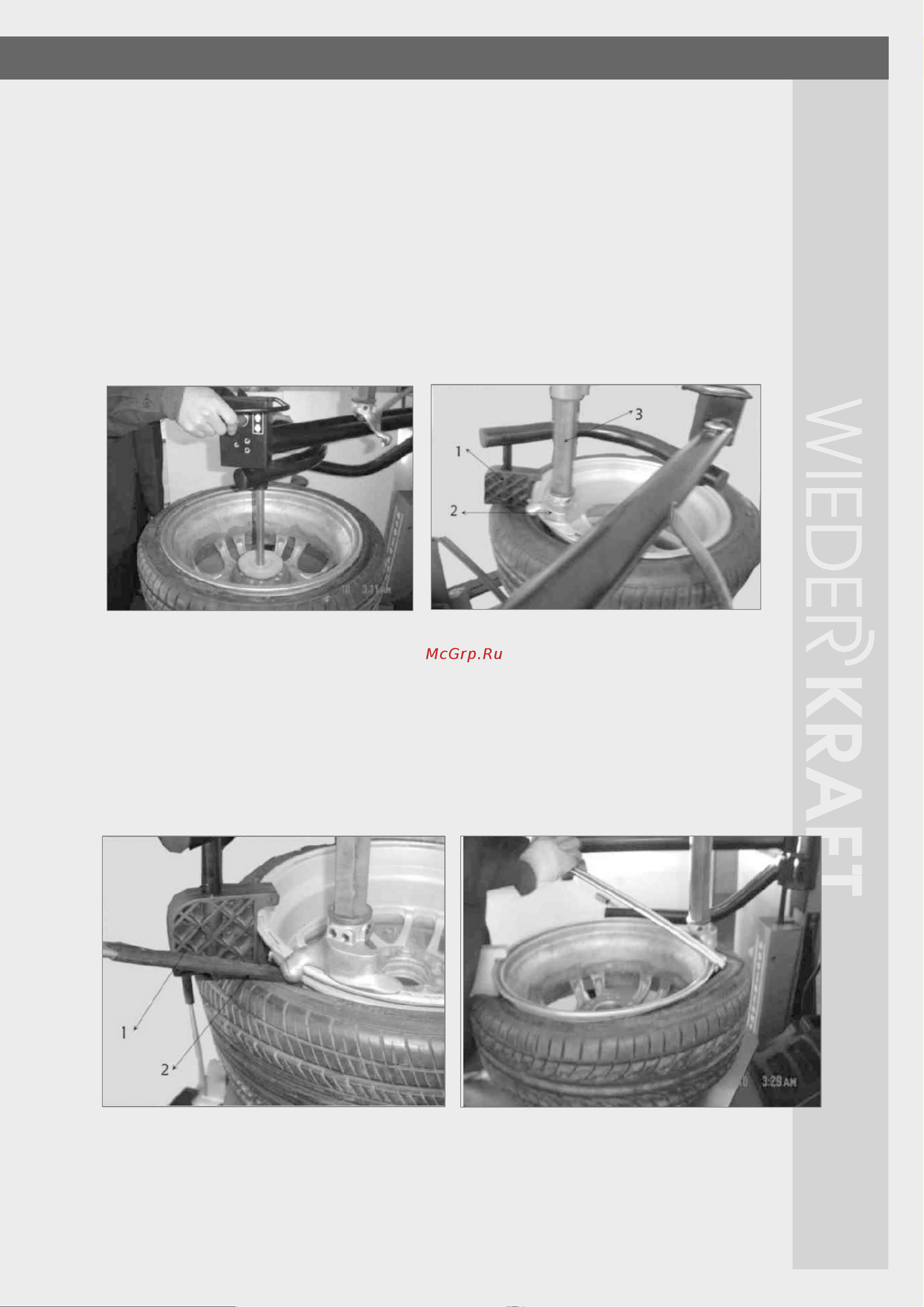

Рисунок 37

Рисунок 38

3. Используйте пресс (рис. 38-1) для прессования профиля шины. Установите инструмент для демонтажа

(рис. 38 -2) в позицию демонтажа. Разместите пресс возле инструмента для демонтажа, чтобы прижать

режущую кромку, и вставьте монтировку под между ободом и режущей кромкой (рис. 39). Поднимите

пресс и переместите его в положение, противоположное инструменту для демонтажа, вдавите

режущую кромку в паз для отсоединения шины, затем вращайте монтировку, чтобы поднять режущую

кромку на инструмент для демонтажа (рис. 40). Вращайте поворотный стол, чтобы отсоединить

верхнюю режущую кромку.

Рисунок 39

Рисунок 40

4. Отсоедините нижнюю кромку: используйте диск, чтобы поднять нижнюю часть шины (рис. 41), и

отсоедините верхнюю кромку (рис. 42) согласно пункту 5 раздела монтаж шины.
