Установки предназначены для перемещения воздуха и других невзрывоопасных газовых смесей,

агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше

агрессивности воздуха, имеющих температуру от минус 25 °С до плюс 40 °С, не содержащих липких

веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей

не более 100мг/куб.м.

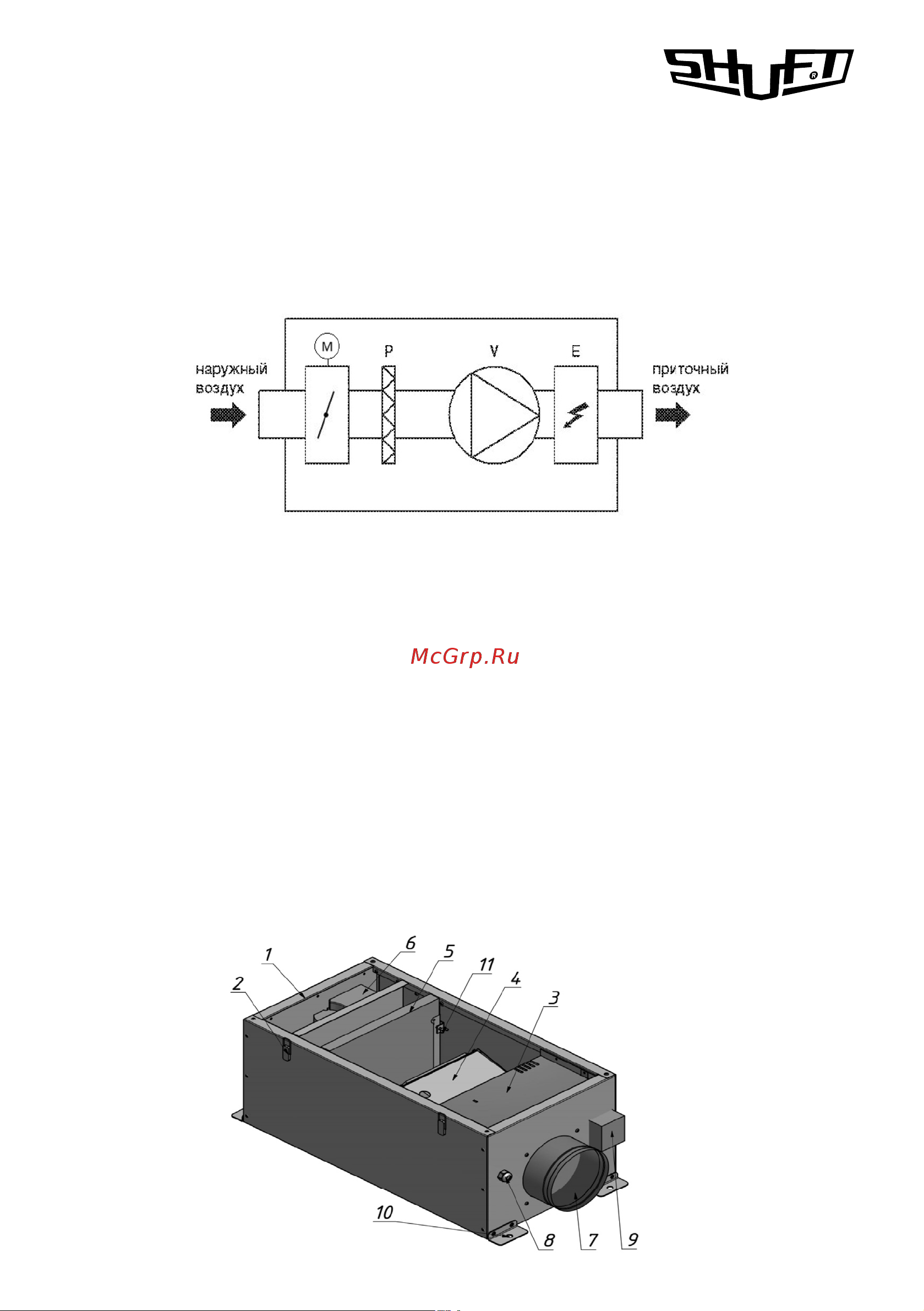

Принципиальная схема установки

M — воздушный клапан;

Р — фильтр наружного воздуха;

V — вентилятор;

Е — нагреватель.

Описание

Конструктивно установка представляет собой тепло- влагозащищённый корпус (1) со съёмной с

помощью 4-х замков-защелок (2) крышкой.

Внутри корпуса установлены блок нагрева и управления (3), вентилятор (4), пылевой фильтр (5),

воздушный клапан с приводом (6). Снаружи корпуса расположены фланцы (7), гермоввод (8),

распределительная коробка (9) для подключения силового кабеля и четыре кронштейна (10) для

крепления установки. В качестве нагревателей используются керамические нагревательные регистры

на основе PTC-элементов с ограниченной максимальной температурой (до 200 °С), что препятствует

«выгоранию» кислорода и повышает пожаробезопасность.

Фиксация пылевого фильтра (5) осуществляется с помощью винтов типа «барашек» (11).
