ArTorq
Электроприводы
AR01E020.LT.24/DC

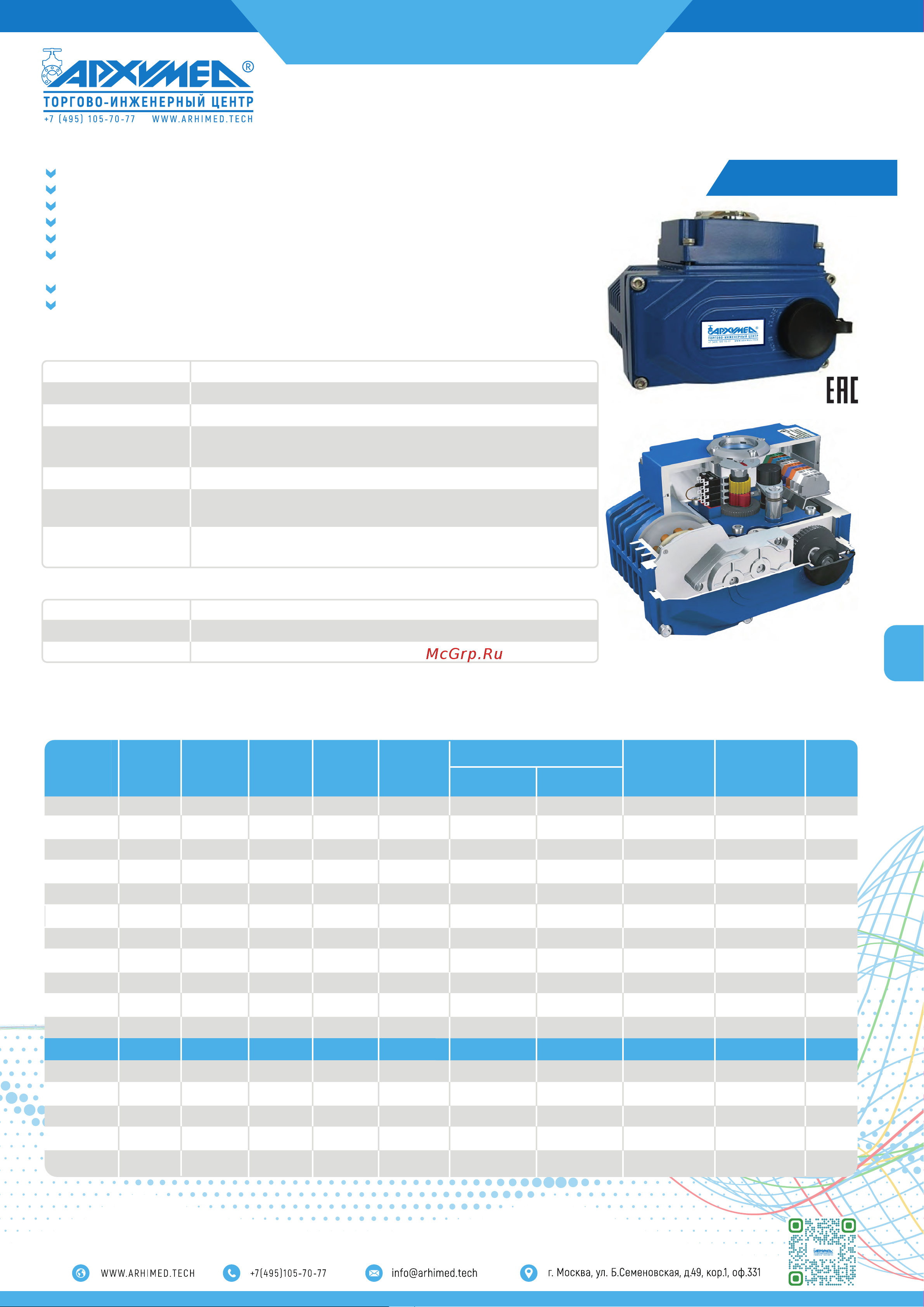

Страница каталога с технической информацией Страница: 1

ArTorq AR01E020.LT.24/DC Страница каталога с технической информацией онлайн

T.AR01E.24.3

Эксплуатационные характеристики приводов AR01E, максимального усилия на выходном валу (крутящий момент),

электрические характеристики, характеристики времени срабатывания (в базовом исполнении).

ОСОБЕННОСТИ

Антивандальный металлический корпус с защитой IP67 (под заказ IP68).

Усилия от 30 до 5000 Нм.

Напряжение 220/50, 380/50, 24DC.

Стандарт присоединения арматуры ISO 5211.

Угол поворота 0°~ 90°, под заказ 0°~ 270°.

4 концевых электромеханических выключателя (2 внутренних и 2 для внешних

подключений), ручной дублёр.

Визуальный индикатор.

Отключение 110°С ±5°C /включение при 97°С ±5°С.

ОБЩАЯ ИНФОРМАЦИЯ

МАТЕРИАЛЫ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Крутящий момент 30-5000 Нм

Температура

-20°С....+70°С (низкотемпературные исполнения -40°С и -60°C)

Режим работы S2-15 мин., S4 - ПВ 25%.

Время срабатывания

от 20 сек до 200 сек (в зависимости от модели)

Быстродействующее исполнение от 2,8 сек. до 15 сек.

Степень защиты IP IP67 (под заказ IP68)

Ручной дублёр

Шестигранный ключ (Г-образный) в комплекте

*Штурвал (опция HW)

Механический

ограничитель

2 Механических ограничительных упора

Корпус Алюминий анодированный с полиэстеровым покрытием

Шток Сталь

Смотровое окно Поликарбонат

серия AR01E

Модель

Max.

момент,

Время

откр/закр,

AC 220V

AC 380V

I ном,

DC 24V

I ном,

Вал привода

Мощность,

ISO 5211

Масса,

кг

Квадрат, мм Глубина, мм

AR01E003 30 20

0,24

0,7

11 × 11 15,5 8 F03-F05 2.1

AR01E005

50 30 0,23 0,11 1,61 14 × 14 18 10 F05/F07 3.6

AR01E008 80 30

0,24 0,11 2,05

14 × 14 18 10 F05/F07 3.6

AR01E010 100 30

0,41 0,14 1,72

17 × 17 22.5 15 F05/F07 4.6

AR01E015 150 40

0,41 0,14 1,72

17 × 17 22.5 15 F05/F07 4.6

AR01E020 200 30

0,44 0,21 5,3

22 × 22 26 60 F10/F12 13.0

AR01E030 300 30

0,48 0,26 5,6

22 × 22 26 60 F10/F12 13.4

AR01E040 400 30

0,54 0,28 5,8

22 × 22 26 60 F10/F12 13.8

AR01E060 600 40

0,57 0,3 6,1

27 × 27 32.5 60 F10/F12 14.0

AR01E080 800 40

0,91 0,32 11,5

27 × 27 32.5 90 F10/F12 14.3

AR01E100 1000 40

0,99 0,42 15,5

27 × 27 32.5 90 F10/F12 14.5

Шпонка, мм Глубина, мм

AR01E160 1600 60

1,08 0,35 15,5

max. Ø60 90

F14/F16/F25

AR01E200 2000 60

1,16 0,38 15,5

90 68

AR01E300 3000 120

1,0 0,40 15,5

90 68

AR01E400

4000 200

0,93 0,38 -

90 68

AR01E500 5000 200

1,0 0,42

90 68

Вт

сек

max. Ø60

max. 133

I ном,

ЭЛЕКТРИЧЕСКИЕ ПРИВОДЫ

четвертьоборотные (опционально 0°~270°)

в металлическом корпусе

для управления арматурой
