Dimensions and technical data are subject to change without notice.

-www.kukamet.com.tr-

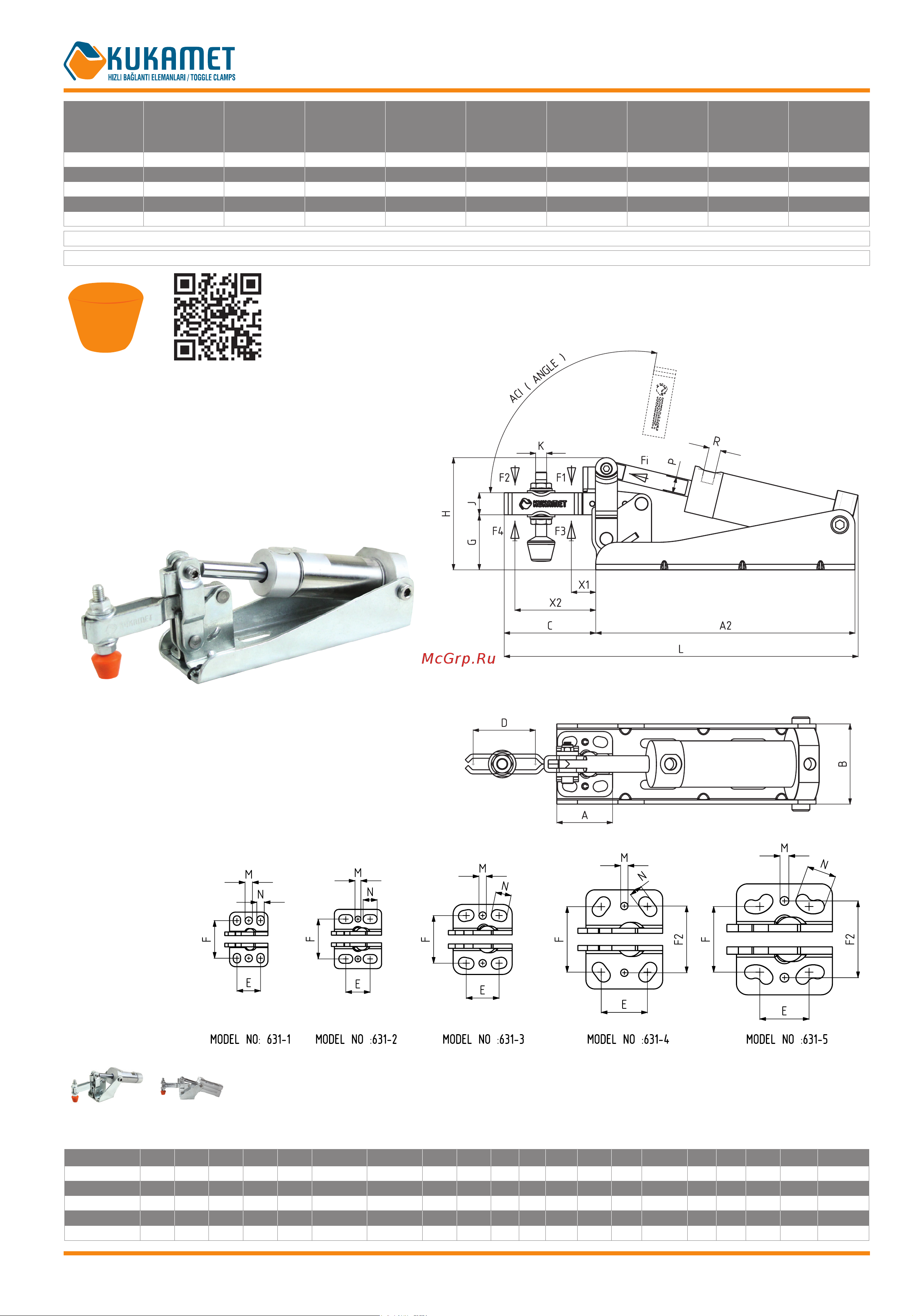

MODEL NO A A2 B C D E F F2 G H J K L M N X1 X2 P R PİSTON Ø

631 – 1 26 151,5 44 42 26 16 25,5 25,5 25 52 10 M5 194,5 Ø5 5 x 6,5 16 32 Ø 8 G1/8 20

631 – 2 32 171 51 60 42 16,5 27 27 29 61 13 M6 232 Ø4 6 x 9,5 18 48 Ø 10 G1/8 25

631 – 3 40 188 58 66.5 42 22,5 32,3 32,3 40 81 16 M 8 257 Ø5 7,5 x 10,5 25 52 Ø 12 G1/8 32

631 – 4 52 227 77 98,5 67 31,5 44,5 45,2 50 104 20 M10 330 Ø5 9 x 14,5 32 80 Ø 16 G1/8 40

631 – 5 65 275 92 125 88 33,5 44,5 52 62 128 25 M12 400 Ø6 9 x 19.5 36 101 Ø 20 G1/8 50

MODEL NO

( N )

Fİ

( N )

( dm³ )

AÇI

(ANGLE)

(± 5 °)

AĞIRLIK

(WEIGHT)

(gr ±%2)

BAR

631 – 1 750 500 1000 680 190 0,14 95° 470 6

631 – 2 1200 700 1400 925 300 0,25 95° 765 6

631 – 3 2000 1400 2500 1560 500 0,51 95° 1100 6

631 – 4 3000 2000 3300 2200 750 1,04 95° 2020 6

631 – 5 4500 2500 5000 3000 1100 2 95° 3610 6

F1 - F2 : BASKI KUVVETI ( EXERTING FORCE ) , F3 - F4 : TUTMA KAPASITESI ( HOLDING CAPACITY ) , Fi : UYGULAMA KUVVETI ( APPLIED FORCE )

Vn , 6 BAR BASINÇTA ÇİFT HAREKET İÇİN HAVA TÜKETİM MİKTARIDIR ( Vn , AIR CONSUMPTION PER DOUBLE STROKE IN dm³ AT 6 BAR )

631

Ayak Tipi: Yatay Tabanlı, Arka Bağlantılı

Body Mounting Base: Horizontal, Tied Behind

Pistonlar çift etkili, manyetik ve yastıklamalıdır.

Pneumatic cylinders are double acting, magnetic and cushioning.

Pnömatik Bağlantı Elemanları

Pneumatic Toggle Clamps
