3. Подключение и настройка.

4. Регистрация брелоков и режимы работы приемника

Подайте питание на приемник. Нажмите кнопку программирования на плате. Загорится зеленый индикатор.

Нажмите кнопку A или B, светодиод будет мигать. Для каждой кнопки светодиод должен мигнуть 3 раза, после

чего он погаснет. Это означает, что кнопка зарегистрирована в памяти приемника.

В приемнике можно задать три режима работы реле. Выбор Режима устанавливается при помощи

соответствующей перемычки.

Внимание! После установки перемычки отключите и подайте питание на приёмник.

Синхронный режим

Установите перемычку Режимов работы в положение М.

В этом режиме, реле включается при нажатии кнопки и остается включенным пока кнопка нажата (удерживается).

Кнопка А управляет реле 1, кнопка В – реле 2.

Триггерный режим

Установите перемычку Режимов работы в положение Т.

В этом режиме, при каждом нажатии кнопки передатчик посылает поочередно сигнал Включить или Выключить.

Например, первый - Включить, второй - Выключить, третий - Включить, четвертый - Выключить, и т.д.

Кнопка А управляет реле 1, кнопка В – реле 2.

Переключаемый режим

Не устанавливайте (снимите) перемычку Режимов работы.

В этом режиме, при нажатии кнопки А включается реле 1, а реле 2 выключается; последующее нажатие кнопки

А не влияет на состояние обоих реле. При нажатии кнопки В включается реле 2, а реле 1 выключается;

последующее нажатие кнопки В не влияет на состояние обоих реле.

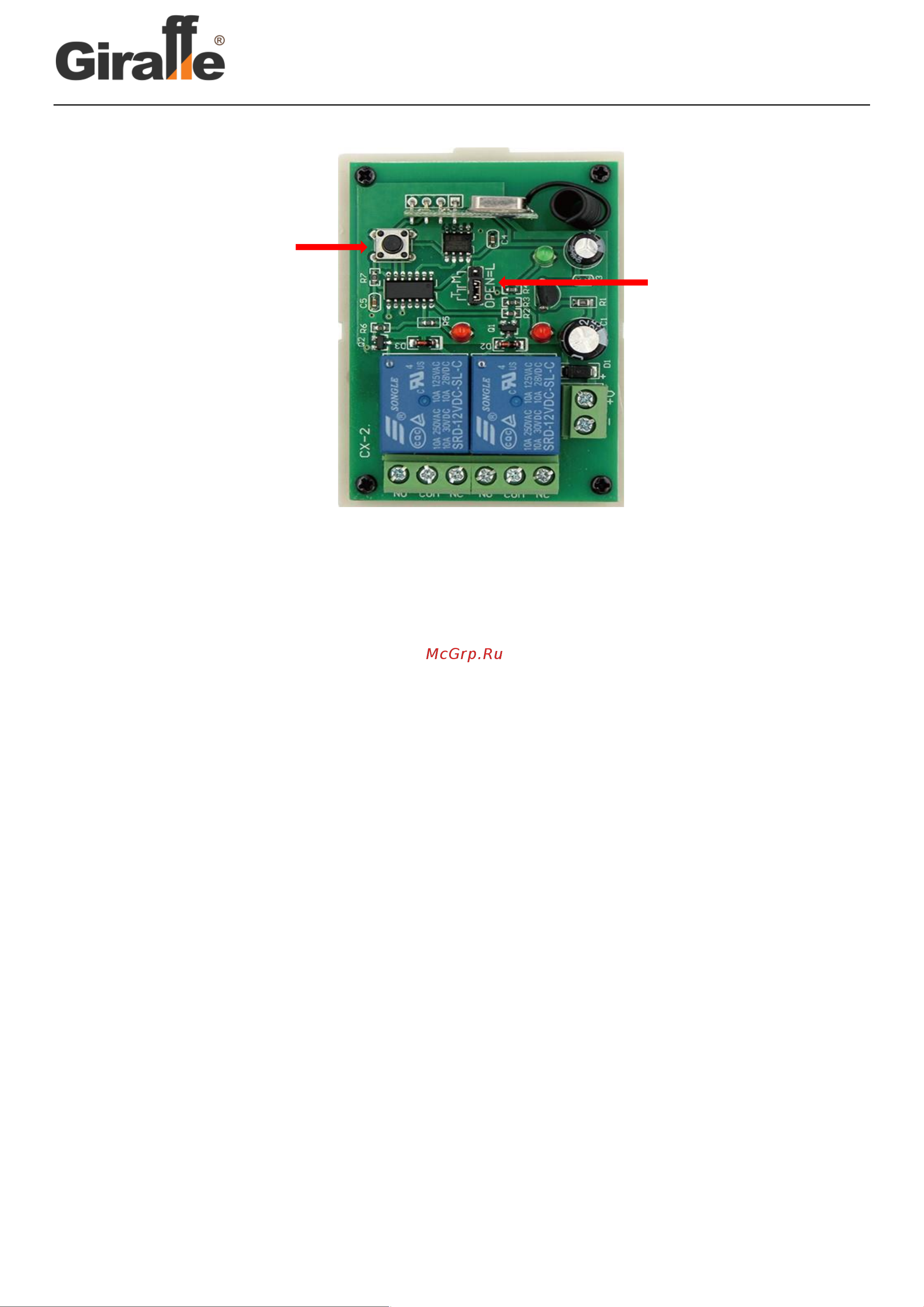

Кнопка

программирования

NO COM NC

Реле 1(А)

+12В

-12В

NO COM NC

Реле 2(В)

Перемычка Режимов

Работы
