ИСПРАВЛЕНИЕ ПРОБЛЕМ

1. Экран с выключенным дисплеем и без питания.

Запустите двигатель автомобиля; проверьте герметичность

кабельной линии OBD-II; потяните кабели OBD-II еще раз,

чтобы убедиться в этом; проверьте положение кнопки включе-

ния питания устройства. Если дисплей по-прежнему не горит,

попробуйте подключить устройство к другому автомобилю для

проверки, убедитесь исправен ли диагностический интерфейс

OBD-II автомобиля.

2. Показывает только напряжение и автоматически

отключается через 60 секунд, когда устройство работает.

Этот продукт доступен только для автомобилей с соглашением

OBD-II и соглашением EU-OBD.

Протоколы ISO 9141-2, ISO15765 CAN Bus, ISO14230 и

KWP2000. Устройство не поддерживают JOBD и OBD-I.

3. Тусклая подсветка, когда устройство под солнечным

светом.

Когда HUD включен, нажмите кнопку меню в течение 5 секунд,

чтобы войти в меню. Перейдите в меню 8, отрегулируйте

значение по умолчанию от 0 до 11 (11 - самый яркий) и держите

кнопку меню 5 секунд, чтобы сохранить.

4. Неправильная операция приводит к сбоям или неточным

данным.

Сделайте сброс настроек.

Когда HUD включен, нажмите кнопку меню в течение 5 секунд,

чтобы войти в параметр меню. Перейдите в меню 13, установи-

те параметр на 1, держите кнопку меню 5 секунд для сохране-

ния.

5. Неточная скорость.

А) Сначала проверьте правильность единицы скорости,

единицы скорости, включая км / ч и миль / ч. В меню 9 можно

настроить единицу скорости

Б) Когда проекционный дисплей включен, нажмите кнопку

меню в течение 5 секунд, чтобы войти в меню настроек.

Найдите меню 0, параметр показывает 107. Нажмите вверх или

Производитель оставляет за собой право вносить изменения в конструк-

цию устройства без отображений в настоящей инструкции.

Разработано и изготовлено по заказу и под контролем / Организация,

уполномоченная на принятие претензий:

ООО «Эрлайн», РФ, 192102, Санкт-Петербург, ул. Фучика, д. 8, лит. А, пом. 21-Н

офис 60, Тел: 8-800-555-8965, com@airline.su

Изготовитель:

Карвиль Авто Партс Технолоджи Тайканг Ко., ЛТД Рум 1218, Велс Билдинг, 86

Шанхай Ист Роад, Ченгсианг Таун, Тайканг, Китай 215400 Carville Auto Parts

Technology Taicang CO., LTD Room 1218, Wealth Building, 86 Shanghai East Road,

Chengxiang Town, Taicang, China 215400 Страна производства - Китай.

Месяц и год изготовления технического средства указываются на его упаковке

путём нанесения соответствующего штампа/стикера с датой изготовления, см.

информацию в соответствующем разделе на упаковке товара

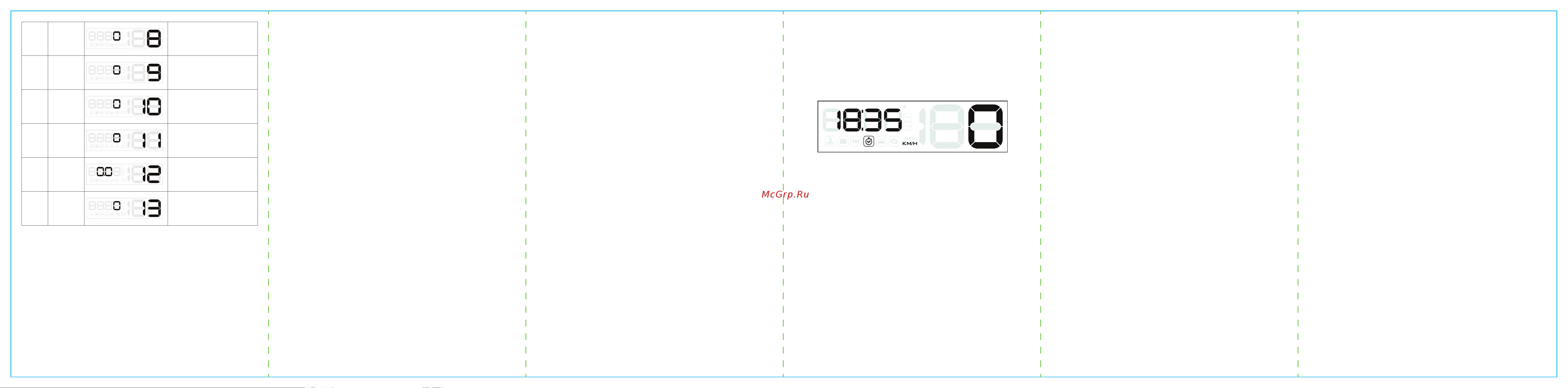

Регулировка

яркости

0 = автоматическая настройка,

1-11 яркость будет увеличиваться по

мере добавления No.

6 7 8 9 10 11

Единица

измерения

скорости

0=Км/ч

1=Миль/ч

Температура

воды

0=Температура воды,

1= °C

2= °F

Единица

измерения

расстояния

0=Км

1=Мили

Сброс к

заводским

настройкам

Установите значение 1, нажмите

кнопку меню и удерживайте 5 с, затем

вернитесь к интерфейсу дисплея.

Рабочее

напряжение

Если это устройство не может

автоматически отключиться, установите

его на 13,2, затем устройство

автоматически отключится через 3

минуты диапазона регулировки (0,0-15,0)

вниз кнопку меню, чтобы увеличить или уменьшить значение в

зависимости от неточности выводимой скорости. Держите

кнопку меню в течение 5 секунд для сохранения.

6. Неточные обороты двигателя.

Когда устройство включено, держите кнопку меню в течение 5

секунд, чтобы войти в меню 1, параметр показывает 100.

Нажмите вверх или вниз кнопку меню, чтобы увеличить или

уменьшить значение. После регулировки держите кнопку меню

в течение 5 секунд для сохранения.

7. Неточный расход топлива

Единицей измерения расхода топлива является л / 100 км, на

дисплее отображается расход топлива за одну поездку, а на

дисплее автомобиля - интегрированный средний расход

топлива при движении.

Устройство отображает три вида расхода топлива

А) Режим остановки: дисплей показывает мгновенный расход

топлива в час (л / ч), это означает, что HUD может определить,

сколько топлива будет израсходовано автомобилем при запуске

двигателя за один час.

Б) Режим вождения: дисплей показывает мгновенный расход

топлива на 100 км

В) Завершение вождения: на дисплее отображается средний

расход топлива 100 км. При выключении автомобиля устрой-

ство автоматически выключается через 10 секунд.

8. Дисплей не может быть автоматически отключен в

автомобилях с функцией Start Stop или при выключении

автомобиля.

1. Если автомобиль оснащен функцией Start Stop, найдите меню

12, настройте параметр на 13,2 (когда напряжение в автомобиле

меньше 13,2 В, HUD автоматически отключится через 3 минуты).

2. Если дисплей отключается во время движения, найдите меню

12, установите параметр на 12,6 или 12,8.

3. Если дисплей перезапускается после выключения, найдите

меню 12, установите параметр на 13,6.

9. Как настроить часы?

Когда дисплей находится в обычном режиме отображения,

коротко нажмите меню, чтобы найти часы, нажмите и удержи-

вайте кнопку, часы будут мигать. Короткое нажатие вверх для

настройки минут, короткое нажатие на кнопку меню позволяет

изменить часы. После завершения настройки часов, держите

нажатой кнопку меню в течение 5 секунд, чтобы сохранить и

выйти.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Подключение: диагностический разъем OBD-II

Диагональ дисплея: 5 дюймов

Способ отображения: проекция на дисплей

Канал отображения: светодиодный дисплей

Размеры (Д х Ш х В): 135x68x57 мм

Рабочая температура: -40 С - +80 С

Относительная влажность: 10% -95%

Питание: 11 - 18В постоянного тока

КОМПЛЕКТ ПОСТАВКИ

1. Дисплей проекционный (ALAB001)............... 1 шт.

2. Кабель OBD-II............................................................ 1 шт.

3. Коврик-липучка........................................................ 1 шт.

4. Салфетка..................................................................... 1 шт.

5. Паспорт изделия..................................................... 1 шт.

6. Гарантийный талон................................................. 1 шт.
