НАБОР ДЛЯ ПРАВКИ

КУЗОВА ГИДРАВЛИЧЕСКИЙ

Руководство по эксплуатации

Артикулы: 43035-10_z01

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Компания ЗУБР выражает благодарность за Ваш выбор и гарантирует высокое качество,

безупречное функционирование приобретенного изделия, при соблюдении правил его

эксплуатации.

Меры предосторожности

Запрещено превышать предельно допусти-

мую нагрузку ударного цилиндра.

■ Запрещено вытягивать сверх нормы удар-

ный цилиндр.

■ Не допускать использование при пере-

крученном и / или пережатом гидравличе-

ском шланге.

■ Все детали набора тяжелые. Не допускай-

те их падения.

■ При снижении давления открывайте пере-

пускной клапан плавно.

Назначение изделия

Набор рихтовочный ЗУБР представляет

собой компактный и удобный в эксплуата-

ции комплект из гидравлического насоса,

цилиндров, удлинителей и фигурных наса-

док, предназначенный для растягивания и

рихтовки металлоконструкций.

Подготовка к работе

1. Соедините гидравлический насос при

помощи шланга с гидравлическим

ударным цилиндром или с распреде-

лительным клином в зависимости от

того, с какими размерами проема при-

дется работать.

2. В ограниченных пространствах ис-

пользуйте гидравлический распреде-

лительный клин, в больших проемах

— гидравлический цилиндр с соответ-

ствующими удлинителями.

Обрабатываемая деталь должна быть

надежно закреплена.

Порядок работы

1. Перед началом работы убедитесь в

правильности соединения насадок с

ударным цилиндром и в надежности

соединения шланга гидравлическо-

го насоса с ударным цилиндром или

распределительным клином.

2. Плотно закройте выпускной клапан

поворотом его головки по часовой

стрелке.

3. Качая ручку насоса вверх и вниз, соз-

дайте давление в насосе.

4. Для сброса давления откройте выпуск-

ной клапан поворотом головки против

часовой стрелки.

Насос может использоваться как в го-

ризонтальном, так и в вертикальном по-

ложении. При вертикальном положении

насоса следите за тем, чтобы шланг был

направлен вниз и не пережимался. При

извлечении соединительных деталей

клапанов всегда вставляйте на их место

пылезащитный колпачок для защиты си-

стемы от загрязнения.

Условия хранения

и утилизации

После окончания работы закройте все от-

верстия защитными колпачками и удалите

грязь с поверхности инструмента.

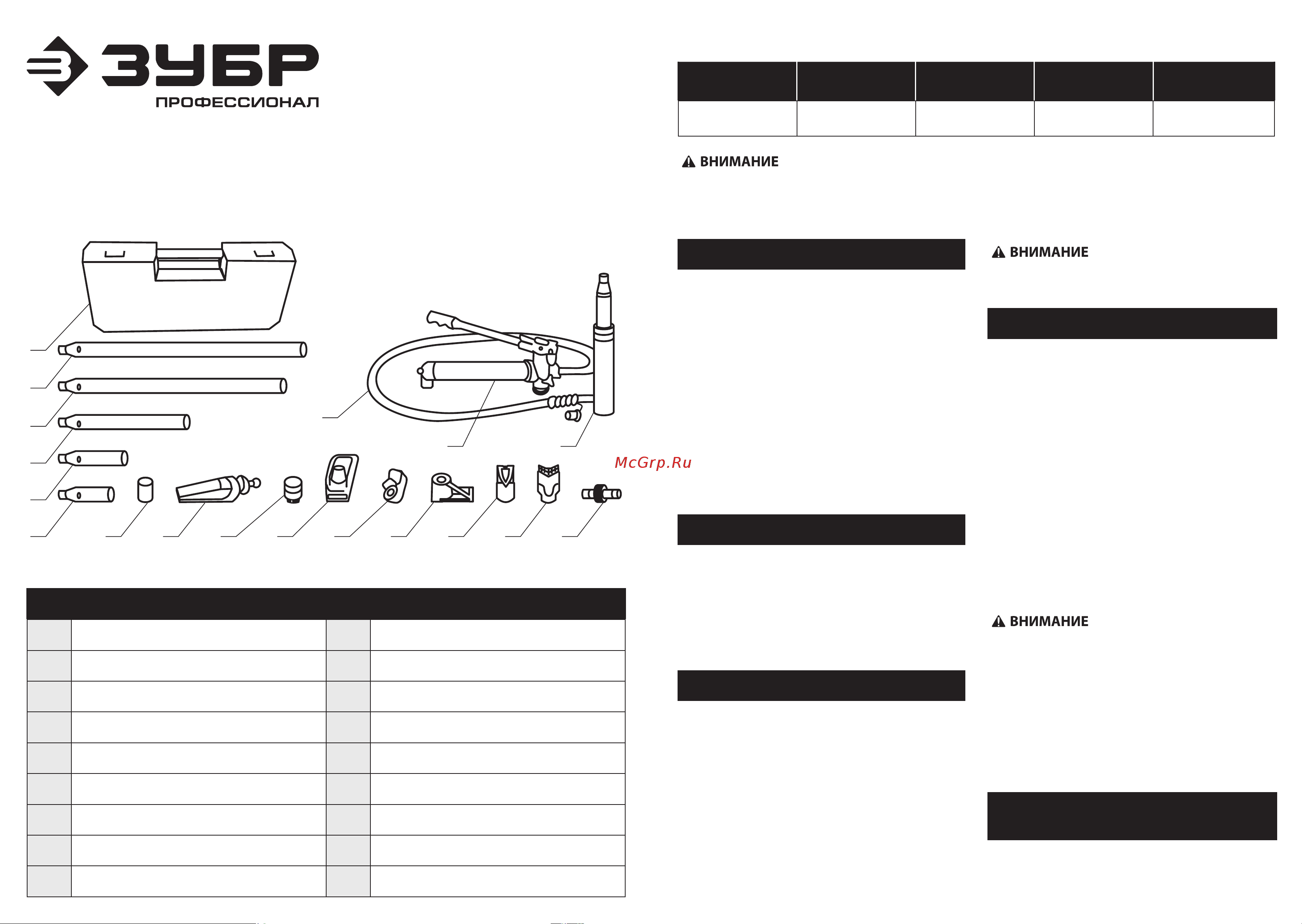

Устройство

1 Кейс 10 Ударная пластина

2 Удлинитель 495 мм 11 Насадка на цилиндр

3 Удлинитель 418 мм 12 Насадка на поршень

4 Удлинитель 215 мм 13 Клинообразная головка

5 Удлинитель 125 мм 14 V-образная головка

6 Удлинитель 82 мм 15 Переходник

7 Рифленая ударная головка 16 Гидравлический насос

8 Распределительный клин 17 Ударный цилиндр

9 Ударная головка с резиновым покрытием 18 Гидравлический шланг

6 7 8 9 10 11 12 13 14 15

Технические характеристики

Артикул

Макс. рабочее

усилие, т

Ход штока, мм

Макс. давление

насоса, МПа

Вес, кг

43035-10 10 150 70 31

Перед включением устройства обязательно внимательно прочитайте прилагаемое

руководство.
