Руководство по эксплуатации Насос гидравлический

www.zubr.ru www.zubr.ru

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ!

Компания ЗУБР выражает благодарность за Ваш выбор и гарантирует высокое

качество, безупречное функционирование приобретенного изделия, при соблю-

дении правил его эксплуатации.

Насос гидравлический поставляется как запасной модуль к комплекту ги-

дравлического ручного привода (гидравлической растяжки).

P11

P37

P14

P38

P10

P11

P12

P37

P13

P23

P21

P20

P19

P18

P17

P35

P34

P33

P32

P31

P36

P16

P15

P29

P28

P27

P26

P22

P25

P24

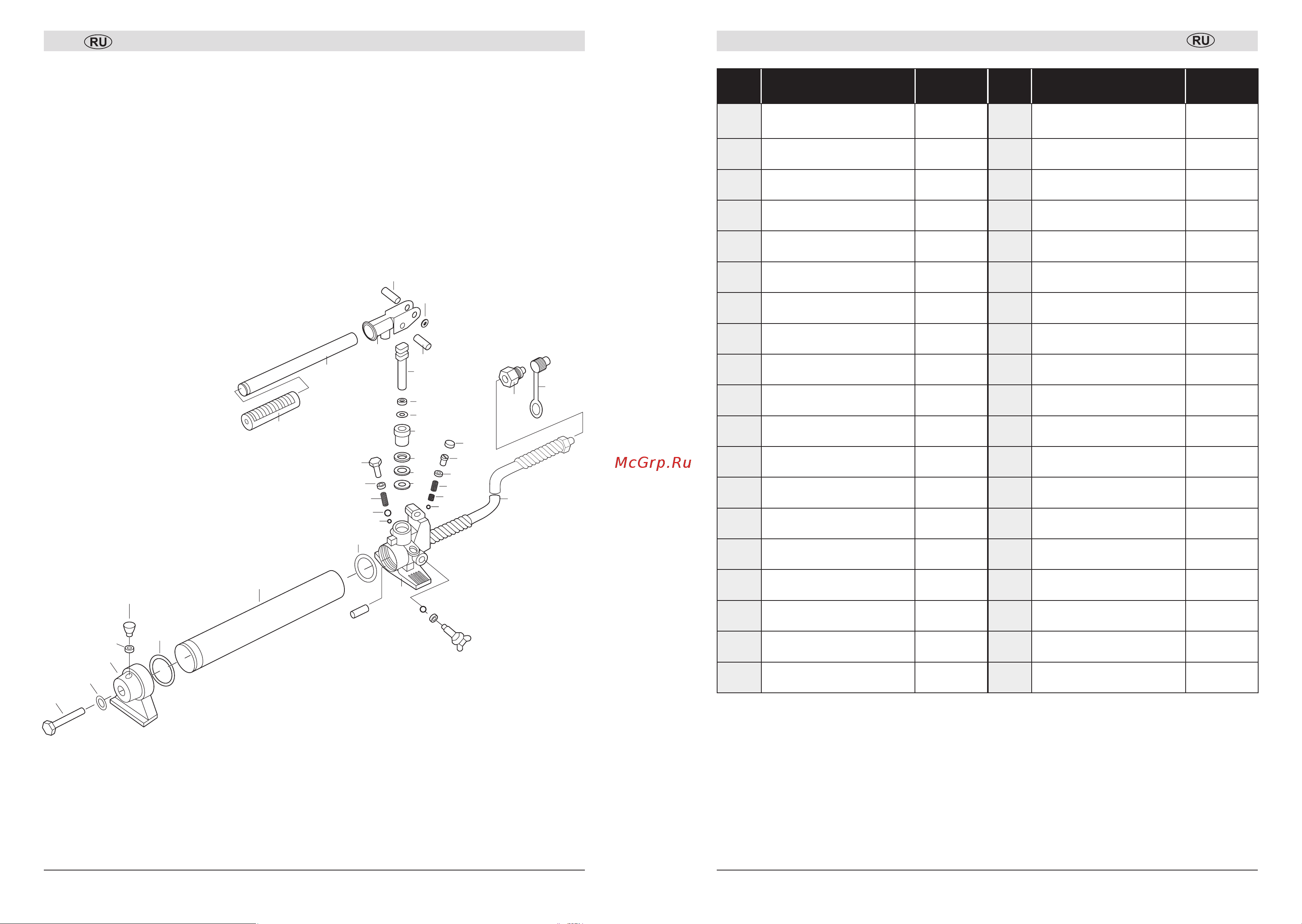

№ Наименование Кол-во № Наименование Кол-во

Р1

Корпус плунжерного

насоса

1 P20 Втулка 1

P2 Фильтр 1 P21 Стержень 1

РЗ Маслозаливная пробка 1 P22 Ручка - вилка 1

P4 Гидравлический бак 1 P23 Фиксатор 1

P5 Шайба 1 P24 Штифт 1

P6 Задняя крышка 1 P25 Стопорное кольцо 1

P7 Втулка 1 P26 Ручка 1

P8 Винт 1 P27 Накладка для ручки 1

P9 Уплотнитель 1 P28 Шланг 1

P10 Металлический шарик 1 P29 Муфта 1

P11 Металлический шарик 2 P30 Пылезащитный колпачок 1

P12 Пружина 1 P31 Металлический шарик 1

P13 Клапан 1 P32 Пружина плунжера 1

P14 Регулировочный винт 1 P33 Пружина 1

P15 Нейлоновая шайба 1 P34 Шайба 1

P16 Шайба 1 P35 Винт 1

P17 Шайба 1 P36 Пластиковая крышка 1

P18 Втулка 1 P37 Шайба 2

P19 Шайба 1 P38 Уплотнитель 1
