Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 1 Дата: 12.05.2021

До начала и во время отопительного сезона проверьте техническое состояние устройства.

Следует также проверить крепление оборудования, очистить его от пыли и других загрязнений.

Внимание! Попадание влаги внутрь корпуса недопустимо! При уходе за прибором не

применяйте чистящие средства и растворители! В процессе эксплуатации возможно протирать

корпус устройства мягкой сухой тканью.

Несоблюдение этих правил может привести к травмам пользователя, а также повреждениям и

выходу устройства из строя.

Производитель не несет ответственности за ущерб, причиненный по неосторожности.

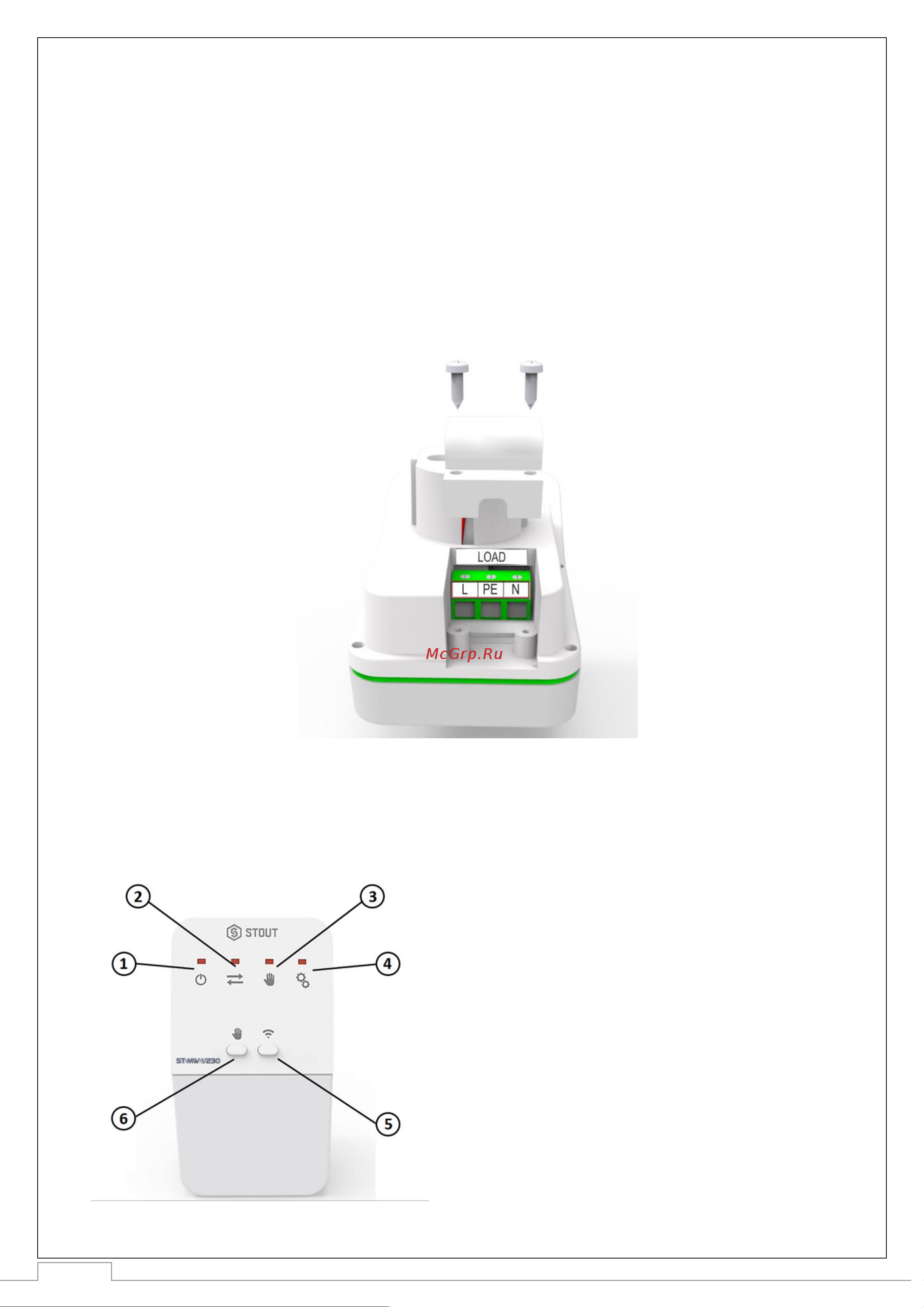

Перед подключением проводов необходимо ознакомиться с заводской табличкой на задней

панели устройства. Чтобы получить доступ к реле, необходимо открутить два винта,

удерживающих защитную крышку с тыльной стороны модуля.

Подключение проводов следует производить согласно обозначениям на рисунке выше, либо

обозначениям, размещенным на клеммах реле.

Внимание!

Неверное подключение проводов может привести к повреждению модуля!

5.2. ОБСЛУЖИВАНИЕ УСТРОЙСТВА

1. Индикатор включения устройства;

2. Индикатор беспроводной связи;

3. Индикатор включения ручного режима;

4. Состояние реле;

5. Кнопка сопряжения;

6. Кнопка ручного режима или отмены

операции.
