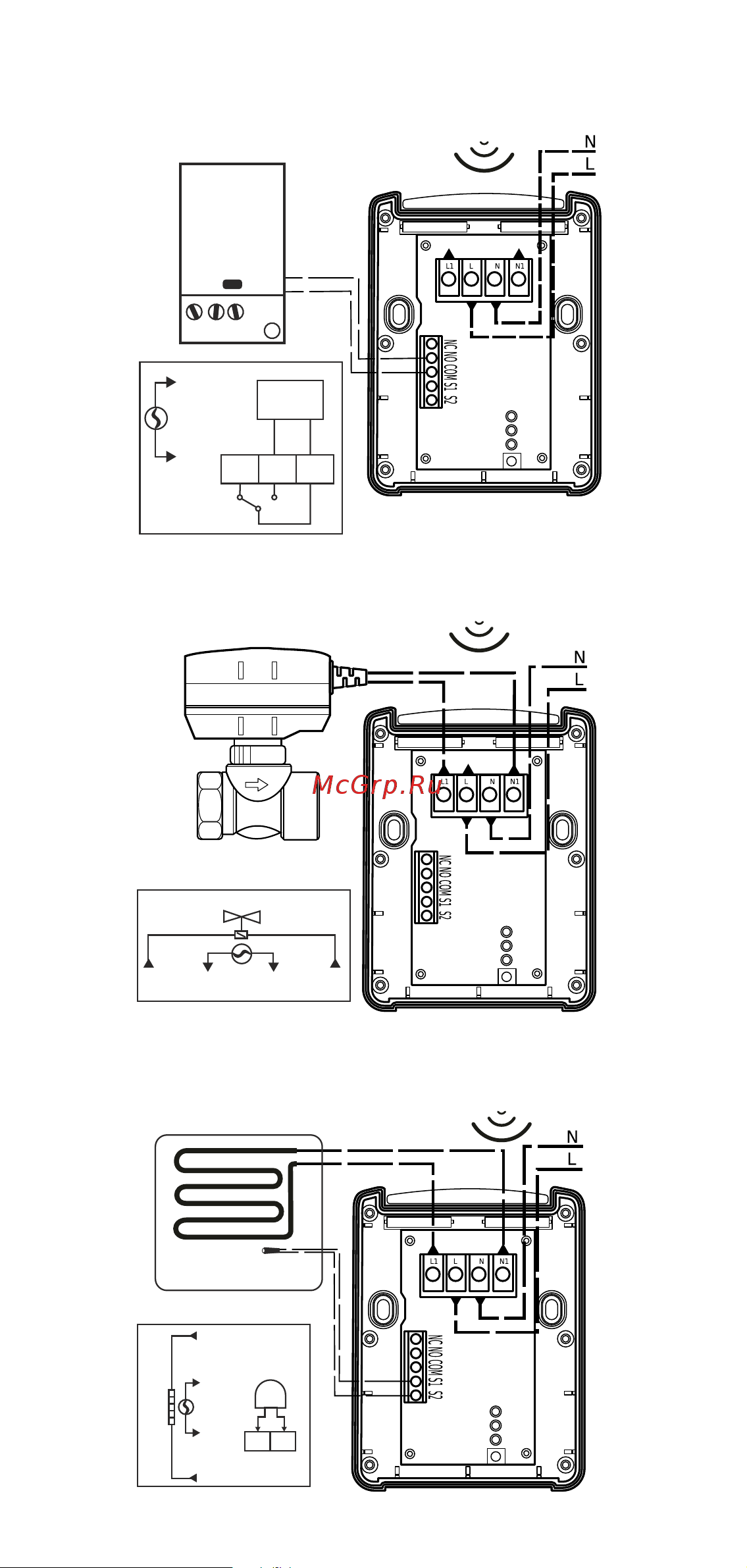

1. Управление КОТЛОМ подключенным по

схеме СУХИЕ КОНТАКТЫ.

КОТЁЛ

2 3

L N

ПИТАНИЕ

~145-260 В

50/60 Гц

Imax:

~250 В, 0.5A

NC NO COM

КОТЕЛ

2. Подключение электромагнитного

клапана(ов) (до 16A)

ПИТАНИЕ

~145-260 В

50/60 Гц

1 2 3 4

L1 L N N1

ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (Ы)

(<16A)

NTC100K

3. Электрический “теплый пол” (до 16 А

с внешним температурным датчиком)

ПИТАНИЕ

~100-240 В

50/60 Гц

1 2 3 4

L1 L N N1

КАБЕЛЬ ТЕПЛОГО ПОЛА

(<16A)

NTC

100

Внешний

температурный датчик

NTC100K (100 кОм)

S1 S2
