УСТАНОВКА МАШИНЫ

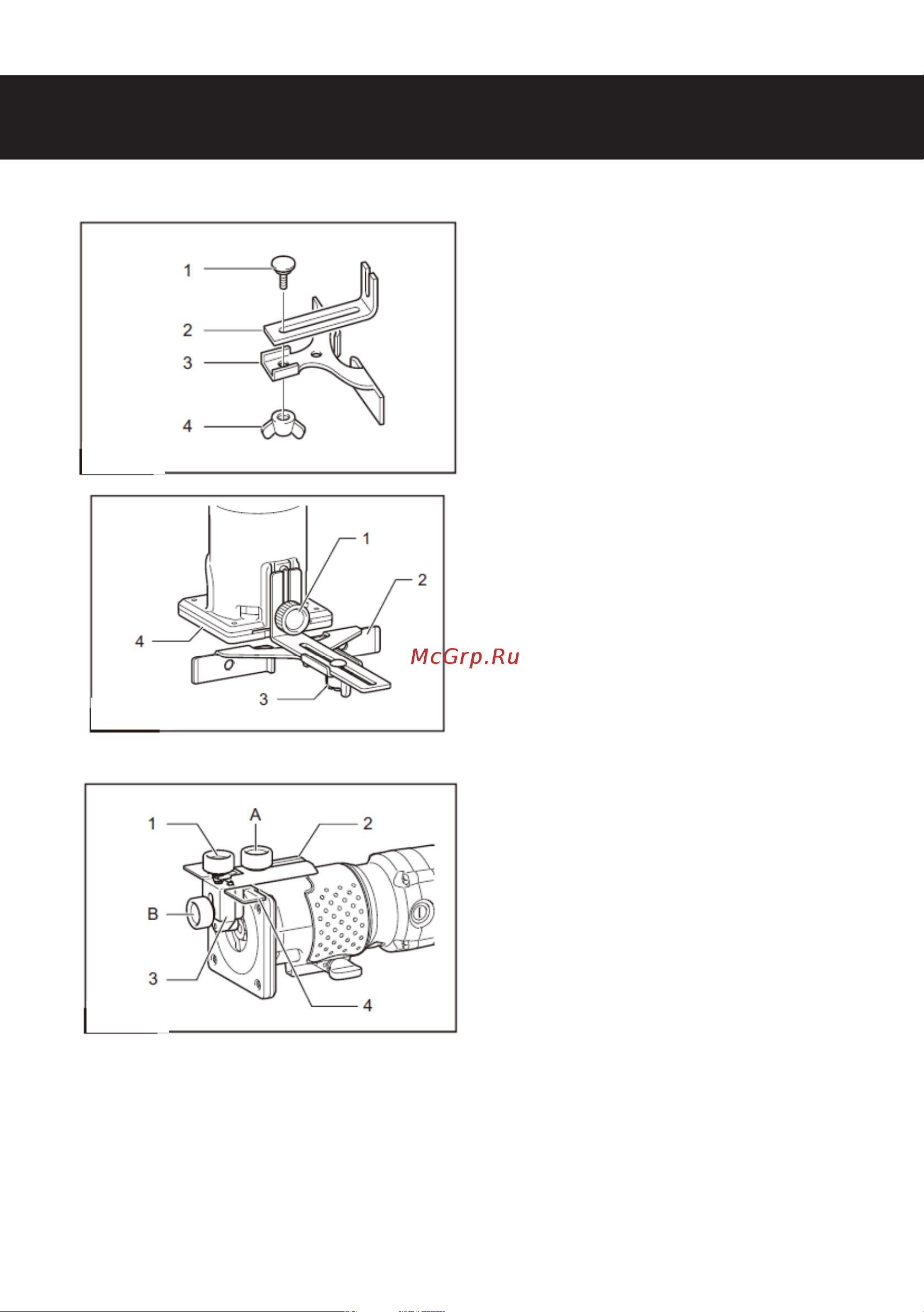

1. Болт 2. Направляющая пластина 3. Прямая направляющая

Прикрепите формовочную направляющую и держатель

направляющей к основанию с помощью зажимного винта

(А). Ослабьте зажимной винт (В) и

Прикрепите направляющую пластину к прямой направляющей с

помощью болта и барашковой гайки.

Вставьте улавливатель стружки в паз в основании.

Придание формы мебели, выполнение скосов на

полированных поверхностях и подобные операции можно

легко выполнить с помощью шаблона для формовки.

Направляющий ролик создает изгиб и обеспечивает чистый

срез.

При резке перемещайте прямую направляющую так, чтобы она

совпадала с краем заготовки.

3. Барашковая гайка 4. Основание

Ослабьте барашковую гайку на прямой направляющей и

отрегулируйте расстояние между фрезой и прямой

направляющей. На нужном расстоянии надежно затяните

барашковую гайку.

1. Регулировочный винт 2. Держатель метчика 3.

Направляющая формовки 4. Держатель стружки

1. Зажимной винт 2. Прямая направляющая

Снимите держатель метчика и держатель стружки, а

затем установите прямую направляющую с помощью зажимного

винта.

Отрегулируйте, поворачивая регулировочный винт (1 мм на

оборот).Затяните зажимной винт (В), чтобы зафиксировать

направляющую на нужном расстоянии.

4. Барашковая гайка

расстояние между наконечником и направляющей,
