BR 700

pyccкий

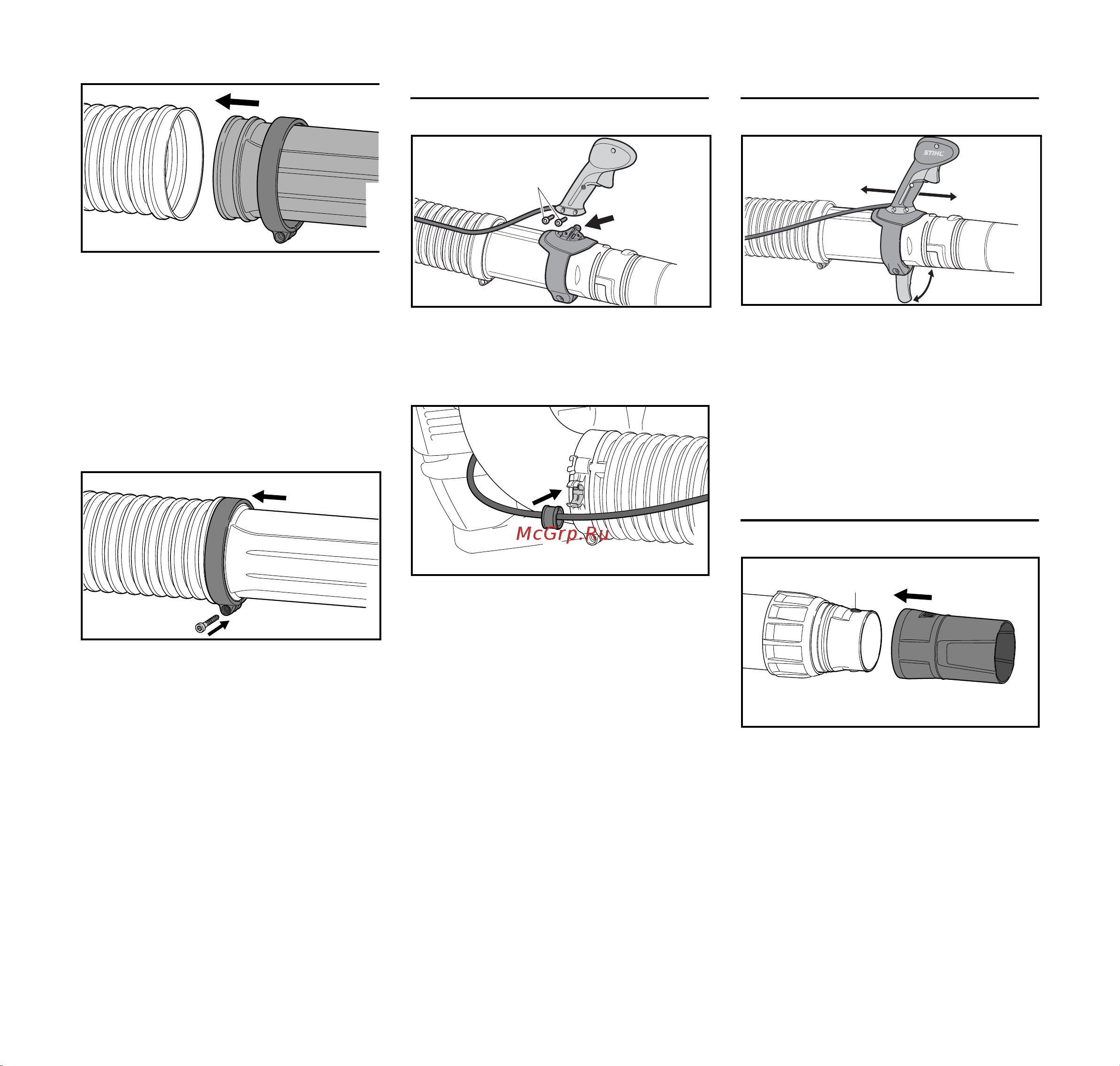

N Хомут (5) (без удерживающего

паза для тросика акселератора)

надеть на нагнетательную

трубу (6) так, чтобы метки

положения были обращены

вправо

N Вставить нагнетательную

трубу (6) в гофрированный

шланг (2)

N Надеть хомут (5) на

гофрированный шланг (2)

N Выровнять хомут (5) и

нагнетательную трубу (6) – см.

рисунок

N Закрепить хомут (5) винтом (7)

Монтаж рукоятки управления

N Установить рукоятку

управления (1) на крепление (2)

N Ввернуть и затянуть винты (3)

N Зафиксировать тросик

акселератора (4) с помощью

втулки (5) в хомуте шланга (6)

Регулировка рукоятки управления

N Открыть натяжной рычаг (3)

N Сместить рукоятку

управления (1) в продольном

направлении по нагнетательной

трубе (2) и отрегулировать под

длину руки

N Закрыть натяжной рычаг (3)

Монтаж насадки (BR 700)

N Надеть насадку (1) на

нагнетательную трубу (2) и

зафиксировать в цапфах (3)
