УСТАНОВКА

И ПОДКЛЮЧЕНИЕ

Контроллер

AquaBast C-RF

Установка

Изделие выполнено в пластиковом корпусе, предназначенном для монтажа на 35мм

DIN-рейку (вариант а) или крепления на стене или любой вертикальной поверхности

– саморезами (вариант б). (см. рисунок 3). Возможна установка на горизонтальной

плоскости.

Вариант а Вариант б

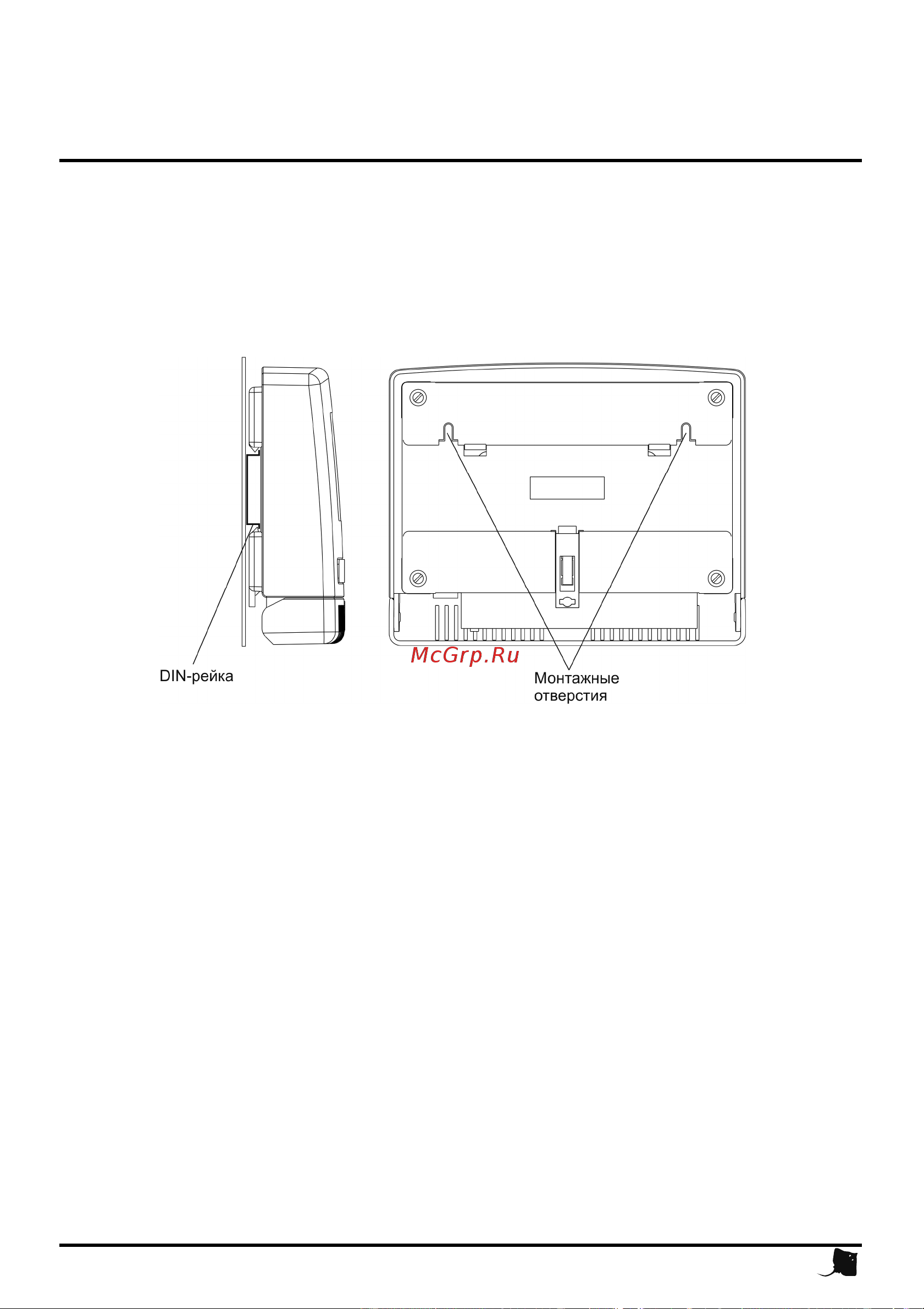

Рисунок 3 – Варианты установки изделия

Подключение

Подключение изделия следует выполнять в следующей последовательности (см.

рисунок 4):

• откинуть нижнюю часть крышки, для чего нажать на неё в области фиксатора

со значком и потянуть вниз (для удобства подключения рекомендуется снять

крышку на время подключения проводов);

• установить джамперы J0, J7 (см. рисунок 2);

• выставить необходимую логику работы изделия посредством джамперов в

соответствии с таблицей 2 раздела Описание работы;

• подсоединить периферийные устройства (датчики, краны, контроллер

пожарной сигнализации; для подключения мощных насосов может

потребоваться силовое реле);

• подключить питание.
