5RU

Руководство EWD2 v.1.7

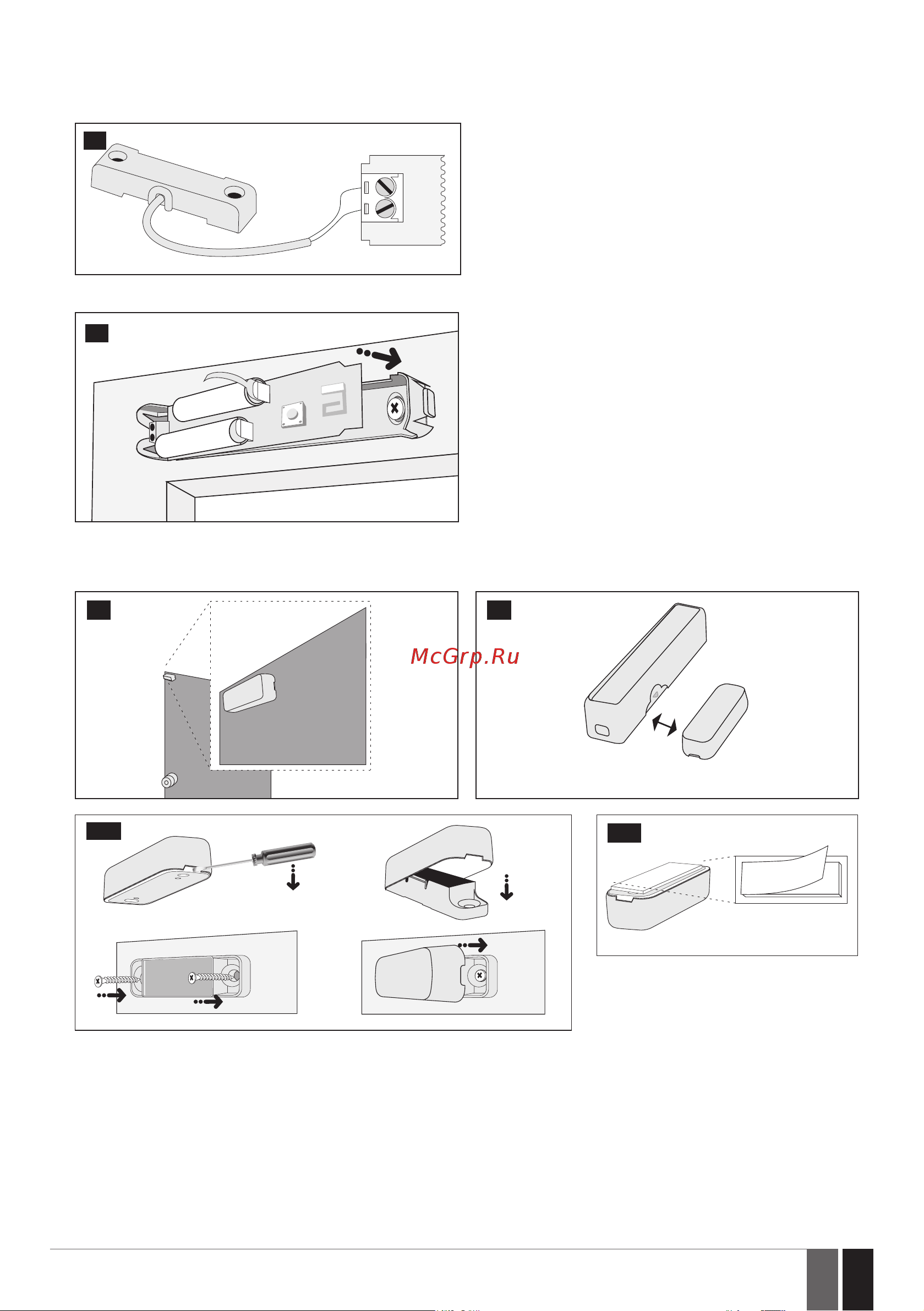

5. Подключите внешний цифровой датчик (при наличии такового) или датчик потопа (при наличии такового) к контактам Z и COM, в

противном случае ничего подключать не надо. Если требуется подключить датчик потопа EFS1, совместимый с EWD2, пожалуйста

воспользуйтесь следующей схемой и настройте EWD2 при помощи программного обеспечения ELDES Configuration Tool. (см. раздел

4. ЗОНЫ И ТАМПЕРЫ EWD2).

EWD2

COM

EFS1

красный

белый

6. Вставьте печатную плату в корпус устройства.

7. Откройте крышку корпуса магнита и привинтите (см. рис. 16А) или прикрепите магнит при помощи двусторонней липкой ленты

(см. рис. 16В) к дверному косяку или к оконной раме и убедитесь, что магнит установлен на одном уровне с магнитным контактом

EWD2.

10мм

макс.

16A

16B
