6 7

А) Свободная (открытая) площадь под обогрев— 5.0 м.

Б) Необходимая мощность— 130—150Вт / м.кв.

Суммарная мощность— 750 Вт (5.0м.кв. *150 Вт).

С) Используя таблицу технических характеристик — стр.16, подберите комплект

наиболее близкий к суммарной мощности: IQ FLOOR CABLE 35 м— 700 Вт.

Д) Мощность на 1 м.кв. составит 140 Вт (700 Вт / 5.0 м.кв).

Е) Определите шаг укладки между соседними витками кабеля, разделив обогре-

ваемую площадь помещения (5.0 м.кв.) на длину кабеля (35 м) и умножив на 100,

получим шаг 14 см.

Помните! Шаг укладки между соседними витками кабеля не должен быть более

16 см— это приведет к эффекту чередования холодных и горячих зон, и не должен

быть менее 6 см— это может привести к перегреву и выходу системы из строя.

Подключение системы электрообогрева должно производиться стационарно,

квалифицированным электриком в соответствии с действующими правилами

ПУЭ иСНиП.

Обязательно перед установкой, замерьте сопротивление омметром, как указано ниже

на рис. 1 и 2 и зафиксируйте значение в журнал измерений — стр.16.

Если имеется значительное отличие, более –5 %+10 % от табличного значения, не ис-

пользуйте продукт инезамедлительно сообщите представителю IQWATT в России по

телефону +7 499 110 77 27.

Сопротивление изоляции (рис 1.) должно быть не менее 100 МОм.

Сопротивление греющего контура (рис 2.) См. значение сопротивления — стр.16.

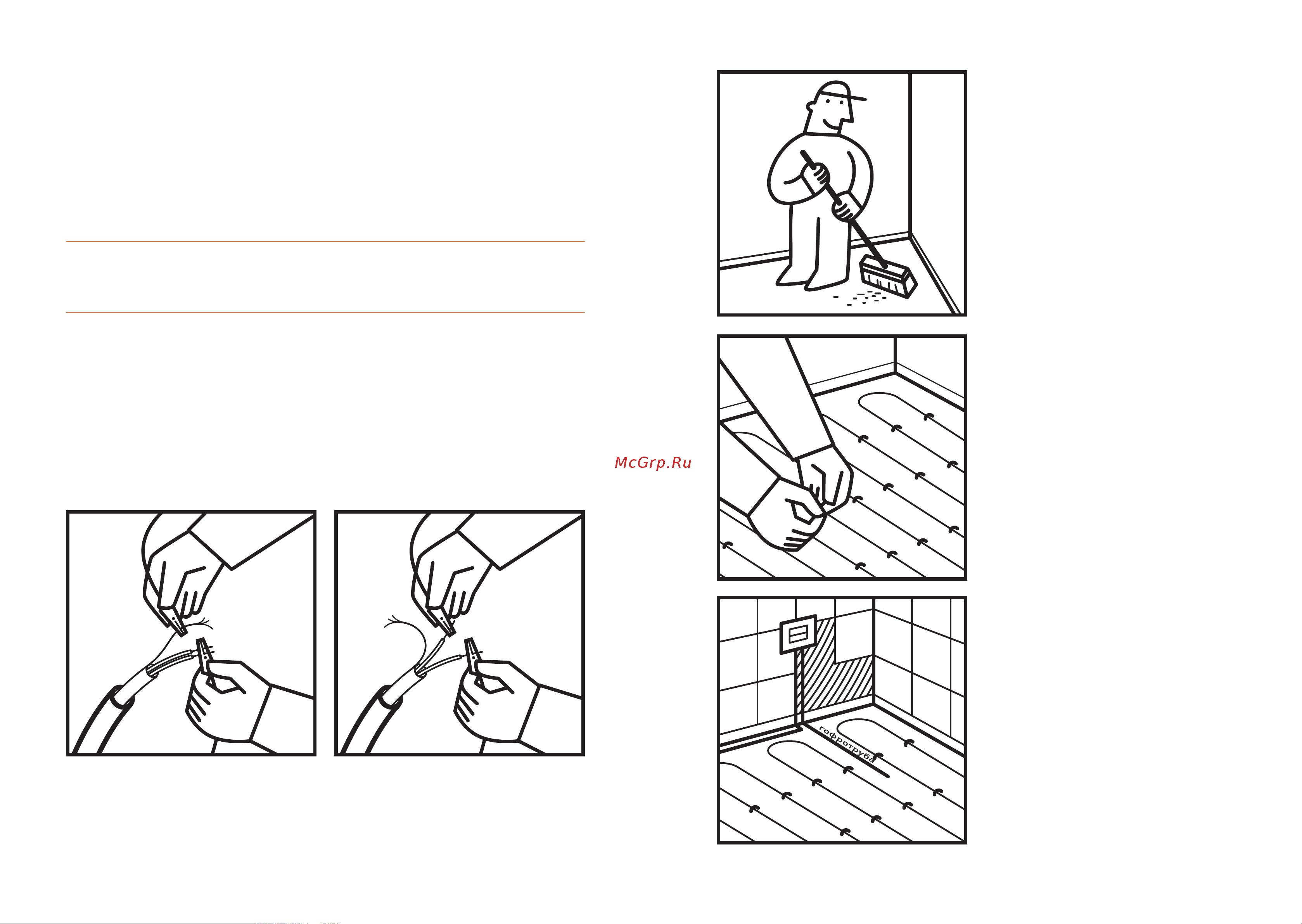

рис.1 рис.2

• Очистите бетонное основание отмусо-

ра иострых предметов.

• Уложите IQ FLOOR CABLE c рассчитан-

ным шагом и зафиксируйте на основании.

Например используя клеевой пистолет,

монтажную оцинкованную ленту или ар-

мирующую металлическую сетку (фикса-

цию кабеля к сетке осуществите при по-

мощи пластиковых хомутов-стяжек).

• Расположите, входящую вкомплект,

гофротрубу длядатчика пола, какпо-

казано нарисунке. Сделайте штро-

бу встене — 30 мм, дляразмещения

гофротрубы иподключения силового

кабеля кIQTHERMOSTAT. Подготовьте

отверстие в стене для размещения мон-

тажной коробки и дальнейшего распо-

ложения IQ THERMOSTAT.
