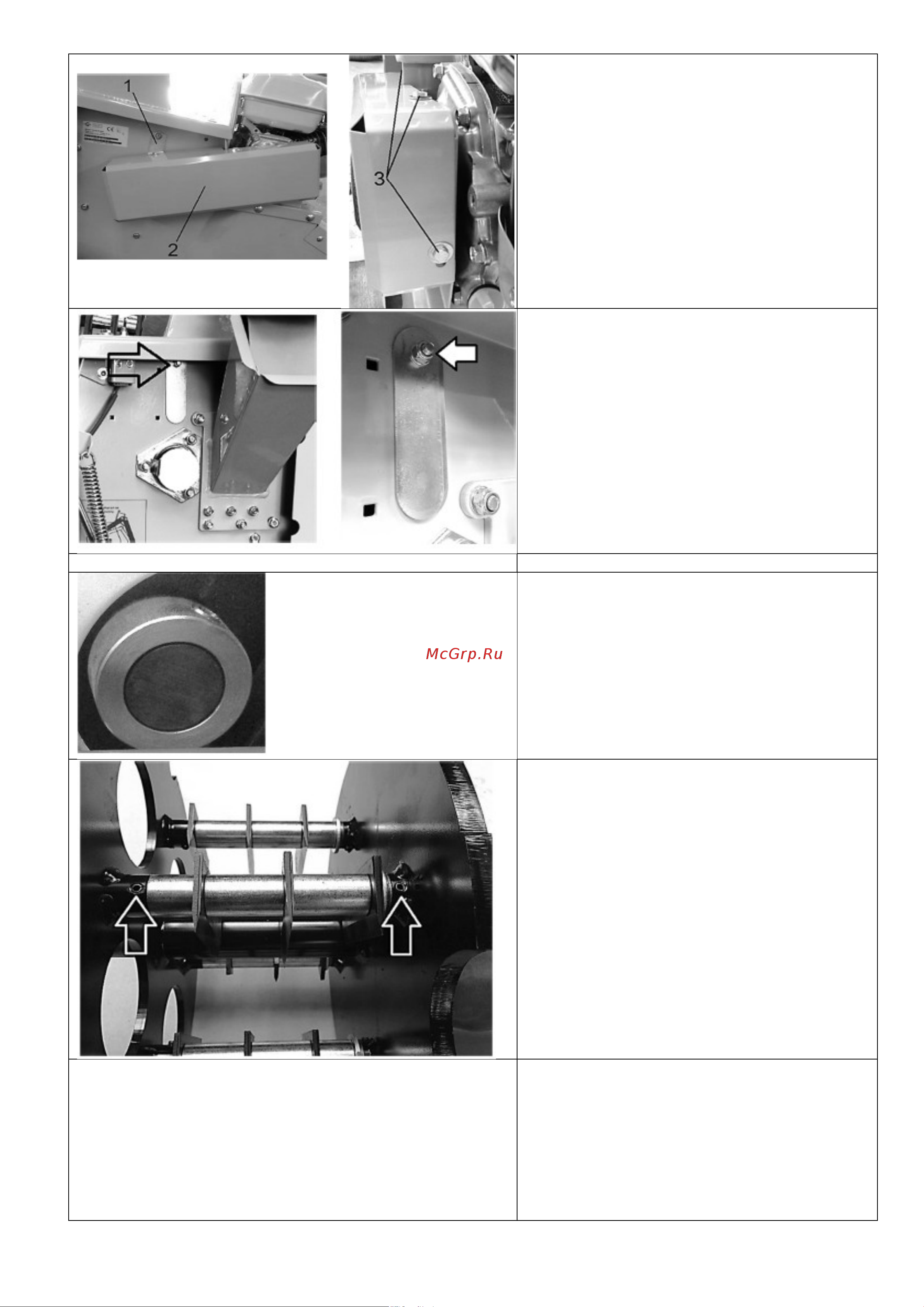

1. Удерживающая пластина

2. Защита ремня

3. Шестигранные болты с шайбами 3х

1. Снять защиту ремня вместе с

удерживающей пластиной.

2. Со стороны переключателя ослабить

гайку защитной панели, отодвинуть

панель в сторону, а затем снова затянуть

болт.

(См. п. 4.3.b) 3.Открыть загрузочную воронку

4. Поворачивать молотковую дробилку,

пока не будут видны зажимные втулки

в отверстиях по обеим сторонам.

5. Снять зажимные втулки через открытую

загрузочную воронку на левой и правой

стороне с помощью пробойника для штифтов.

(Пробойник используется, чтобы выбить

штифт из зажимной втулки).

6. Штифты молоточка (№ 7) теперь свободны,

и их можно извлечь.

5. С помощью пробойника или аналогичного

инструмента протолкнуть штифт молоточка

через одно из боковых отверстий. При этом по

одному снимать измельчающие молоточки и

распорные втулки и, наконец, извлечь штифт

молоточка.

6. Повернуть молотковую дробилку и

выполнить аналогичные действия с

остальными тремя штифтами молоточков.

Установка штифтов молоточков и распорных втулок

Измельчающие молоточки и распорные втулки

должны быть установлены в таком же

положении, в котором они находились прежде.

Чтобы избежать разбалансировки молотковой

дробилки, измельчающие молоточки и

распорные втулки не должны быть поменяны

местами.

Сборка производится в обратном порядке

относительно описанного выше.

Садовый измельчитель 334-07-55

Руководство по эксплуатации -22-
