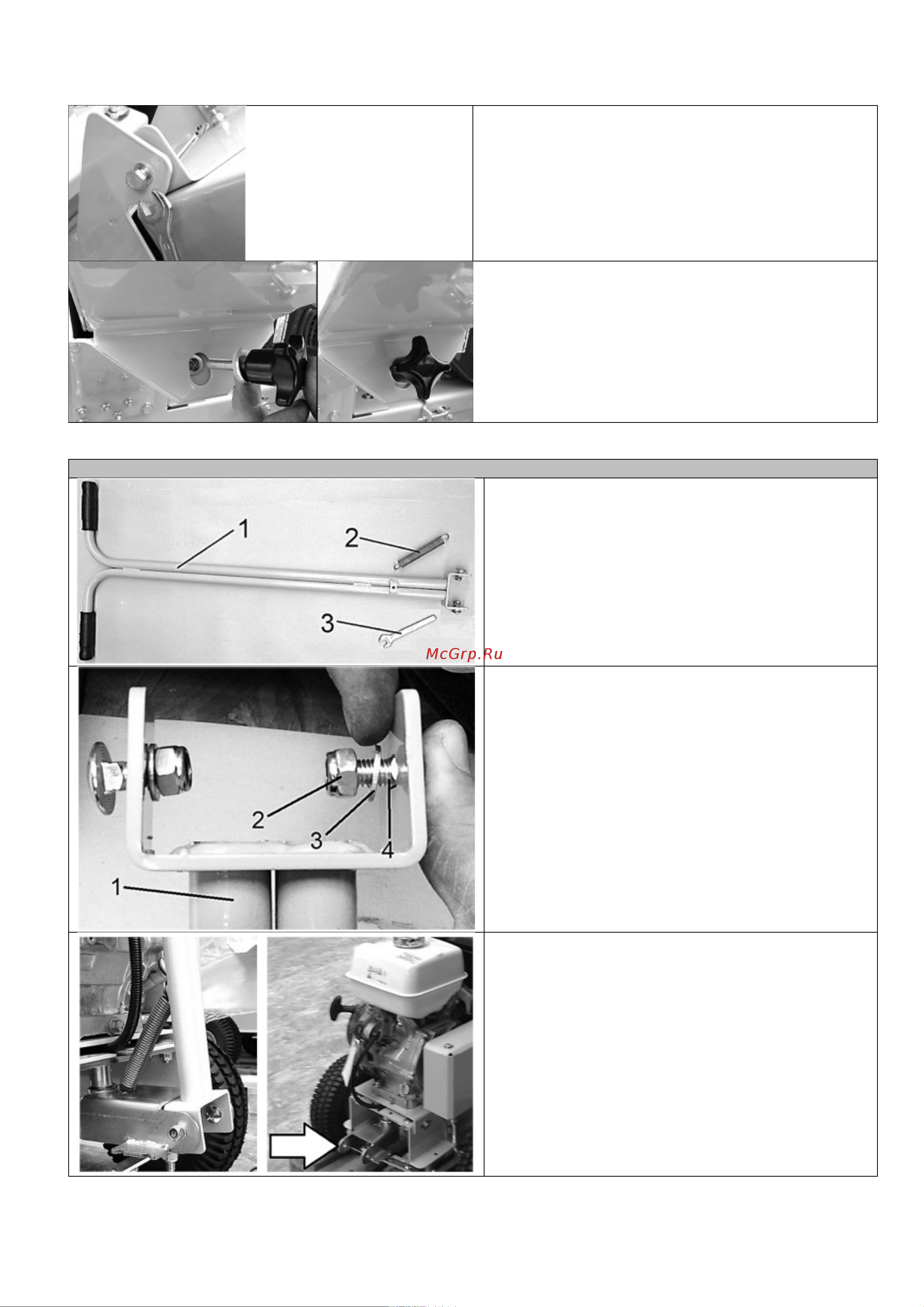

Крепления из этапа 1 снова крепятся на том же

месте на воронке для веток.

4. Наложить по одной шайбе на каждый из двух

болтов и вставить болты в отверстия по обеим

сторонам воронки для веток с наружной стороны.

5. Закрепить оба болта изнутри с помощью гаек.

Воронка для веток должна закрываться для

выполнения операций по измельчению.

6. Закрепить воронку для веток с помощью

звездообразной ручки.

7. Звездообразная ручка используется в качестве

точки фиксации при транспортировке (см. также

4.4.d)

Сборка натяжной рукоятки

Для сборки натяжной рукоятки требуются

следующие детали:

1. Натяжная рукоятка

2. Пружина

3. Гаечный ключ

Требуемые болты крепятся на соединительных

элементах натяжной рукоятки.

1. Натяжная рукоятка

2. Гайка

3. Шайба

4. Болт

1. Удалить элементы 1-4

Натяжная рукоятка должна монтироваться на

сцепном устройстве, как показано на рисунке.

Садовый измельчитель 334-07-55

Руководство по эксплуатации -27-
