1. Подготовьте основание в соответ-

ствии с рекомендациями.

2. Уложите рулон материала

на подготовленное основание.

5,6. После укладки полотен и скрепления нахлестов профилированных мем-

бран следует выполнить монтаж арматурного каркаса и укладку бетонной

смеси или произвести монтаж бетонной подготовки для нанесения гидроизоля-

ционного слоя.

1. КОНСТРУКЦИЯ ПЛАСТОВОГО ДРЕНАЖА С МЕМБРАНОЙ PLANTER

ДЛЯ ЗАЩИТЫ ОТ ПОДТОПЛЕНИЯ ПОДЗЕМНЫМИ И ПОЧВЕННЫМИ ВОДАМИ

ДРЕНАЖНЫЕ СИСТЕМЫ С МЕМБРАНОЙ

PLANTER — ВЕРНОЕ РЕШЕНИЕ

ДЛЯ ЗАЩИТЫ ОТ ПОДТОПЛЕНИЯ

Что представляет собой

Пластовый дренаж?

Дренажная система — инженерно-

техническое сооружение, предна-

значенное для защиты территории

от избыточной влаги.

Дренажные системы позволяют:

— регулировать водный баланс

почвы;

— защищать строение от негативного

воздействия влаги;

— создавать комфортные условия

для растений и людей.

2. КОНСТРУКЦИЯ ПЛАСТОВОГО ДРЕНАЖА С МЕМБРАНОЙ PLANTER

ДЛЯ ЗАЩИТЫ ОТ КАПИЛЛЯРНОЙ ВЛАГИ

PLANTER BASE

Дренажная

труба

Щебень

Песок

Профилированная

мембрана

PLANTER standard

Гидроизоляционная мембрана

LOGICBASE V-SL

Геотекстиль иглопробивной

ТЕХНОНИКОЛЬ, 500 г/м

Геотекстиль иглопробивной

ТЕХНОНИКОЛЬ, 500 г/м

Полиэтиленовая пленка

PLANTER BASE

Дренажная

труба

Щебень

Песок

Профилированная

мембрана

PLANTER standard

Для защиты подземных конструкций зданий и сооружений от подтопления ТехноНИКОЛЬ предлагает конструкцию систе-

мы пластового дренажа, состоящую из :

— гидроизоляционной мембраны LOGICBASE V-SL

— фильтрующего слоя песка, гравия или щебня;

— защитно-дренажной мембраны PLANTER standard;

— дренажных труб, расположенных вдоль здания.

Для наибольшей эффективности защиты в системе рекомендуется применение гидроизолирующего покрытия в виде

гидроизоляционной мембраны. Первым на грунтовое основание отсыпается слой

из щебня или гравия минимальной толщины 100 мм. Следующим в конструкции является уплотненный слой крупного

или средней крупности песка 50 мм. Затем по уплотненному песчаному основанию укладывается профилированная

мембрана PLANTER standard, образуя при этом полотно из водонепроницаемого материала.

Для защиты заглубленных конструкций зданий и сооружений от капиллярной влаги или от подтопления, вызванного

сезонным изменением уровня воды, возможно устройство дренажной системы по облегченной схеме, без устройства

фильтрующего слоя из гравия (или щебня) и без гидроизоляционной мембраны. В таком случае профилированную мем-

брану PLANTER standard укладывают непосредственно на уплотненный грунт или слой песка. А на скальных грунтах, в тре-

щинах которых отсутсвует песчано-глинистый заполнитель, пластовый дренаж может состоять из одного гравийного слоя

и мембраны PLANTER standard. В данной конструкции PLANTER standard решает одновременно две задачи: заменяет

бетонную подготовку и создает тонкий, но очень эффективный дренажный слой.

Пластовый дренаж применяют:

1. Для защиты от подтопления грунтовыми водами подвальных помещений и под-

полий зданий, возводимых в сложных гидрогеологических условиях (при наличии

пластов пород, содержащих большое количество грунтовых вод).

2. Для защиты от капиллярной влаги заглубленных конструкций, эксплуатация

которых не допускает появления сырости (например, трассы теплосети и дымоходы).

Он может выполнять функции отбора подземных вод как в период строительства,

так и после его завершения.

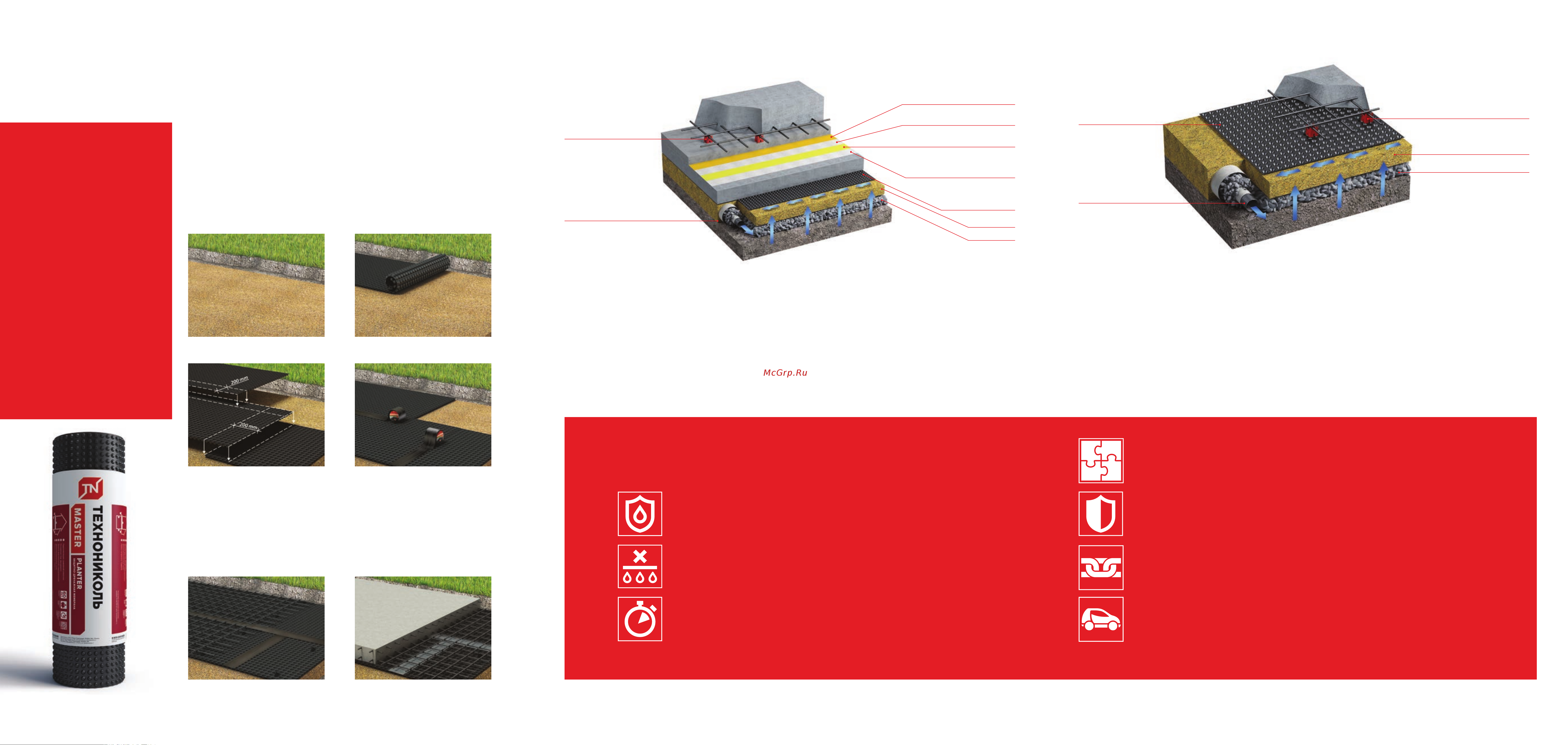

ПОШАГОВАЯ ИНСТРУКЦИЯ ПО УКЛАДКЕ МЕМБРАНЫ PLANTER

1. Препятствует подъему грунтовых вод. Благодаря особой профилированной поверх-

ности с отформованными выступами мембрана PLANTER standard создает пространство,

в котором поступающая к плите фундамента вода и влага отводится к дренажным трубам.

2. Снижает возможность дополнительного проникновения атмосферных и поверхностных

вод в почву.

3. Требует минимальной трудоемкости. Для укладки PLANTER standard не требуется ров-

ное бетонное основание, в отличие от плоских мембран.

ПРЕИМУЩЕСТВА СИСТЕМЫ:

4. Система универсальна. Данная конструкция пластового дренажа подходит практически

для всех грунтов (пылеватых, глинистых, трещиноватых и скальных грунтов из щебня или гра-

вия, укладываемого на грунтовое основание).

5. Сохраняет и делает более прочным основание здания. Пластичность мембраны PLANTER

standard способствует сохранению ее целостности несмотря на значительные неравномерные

осадки, растяжения, прогибы фундаментной плиты.

6. Обеспечивает долговечность подземной конструкции. Мембраны PLANTER производятся

из полиэтилена высокой плотности (ПВП), который нейтрален при контакте с агрессивными

химическими веществами, а потенциальный срок службы материала составляет более 60 лет.

7. Минимальные затраты на строительные машины и материалы.

3. По мере укладки рулонов форми-

руйте продольные и поперечные

нахлесты, минимальный размер

которых 20 см. Торцевые нахлесты

следует располагать вразбежку

(расстояние между такими соедине-

ниями должно быть не менее

500 мм).

4. Скрепление нахлестов может

быть выполнено по трем вариантам:

«сухой»; с проклейкой самоклея-

щейся лентой PLANTERBAND или

PLANTERBAND DUO; точечное скре-

пление беглой сваркой при помощи

строительного фена. Для предот-

вращения капиллярного поднятия

влаги рекомендуем проклеить швы

лентой PLANTERBAND.
