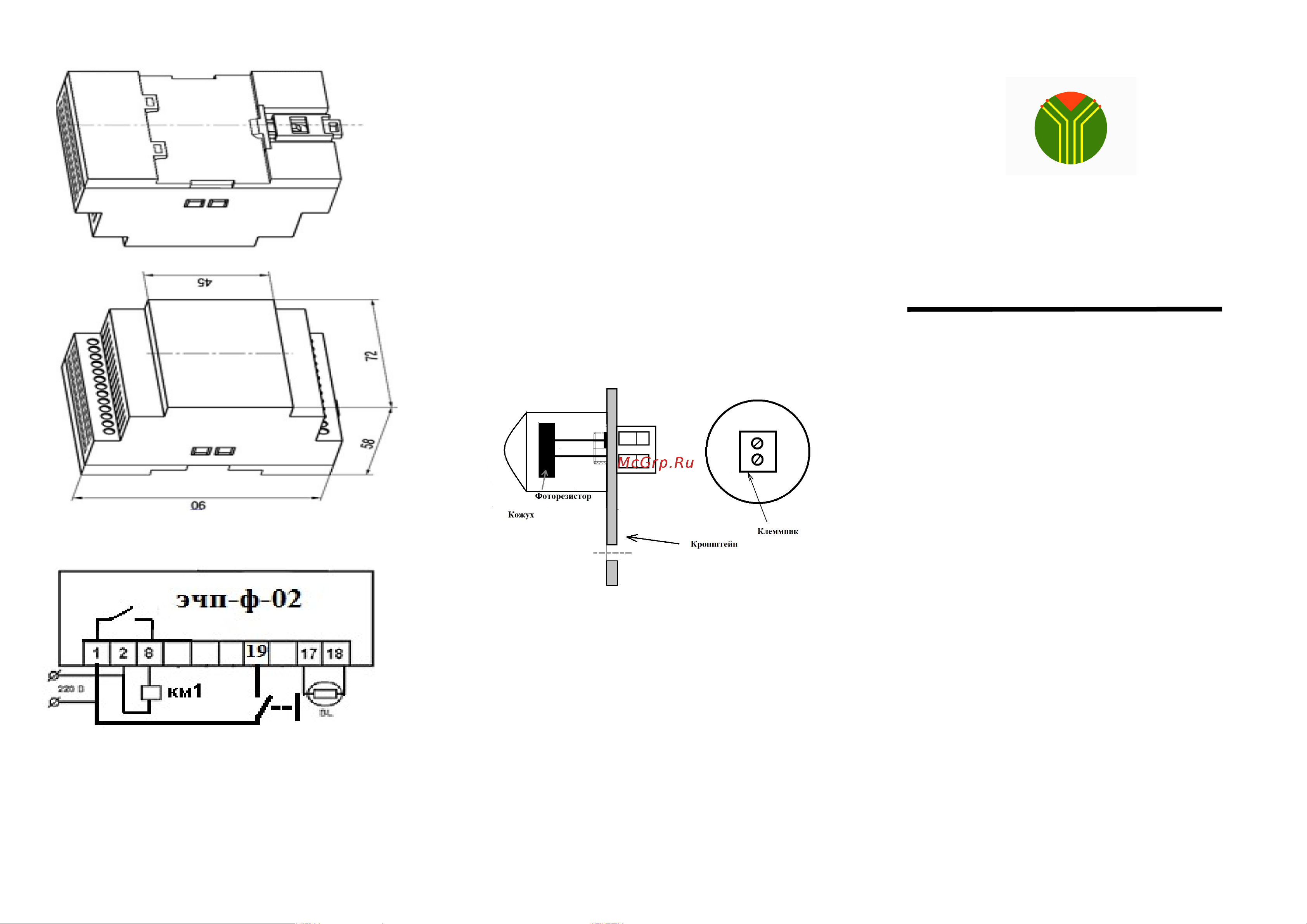

Рис1. Размеры корпуса.

Рис 2. Схема включения

программатора ЭЧП-Ф-02

А – программатор ЭЧП-Ф; КМ1– магнитный

пускатель (питание от ЭЧП-Ф) BL – фотодатчик,

Кнопка без фиксации.

Инструкция по сборке фотодатчика.

Инструкция по сборке фотодатчика.

1. Закрепить кронштейн фотодатчика в месте

установки.

2. Зачистить провод, подключить его к

фотодатчику. Надеть на соединение

термоусадку и нагреть ее до герметизации

соединения.

3. Закрепить фотодатчик в центральном

отверстии кронштейна.

4.Зачистить концы и подключить фотодатчик

к прибору согласно схеме 2.

Рис. 3. Схема сборки фотодатчика

ООО «НПО ТЕХНОСФЕРА»

Программатор режимов с

фотореле ЭЧП-Ф-02

Паспорт

198095, г Санкт-Петербург,

ул Швецова, д. 23

тел .(812)3132680
