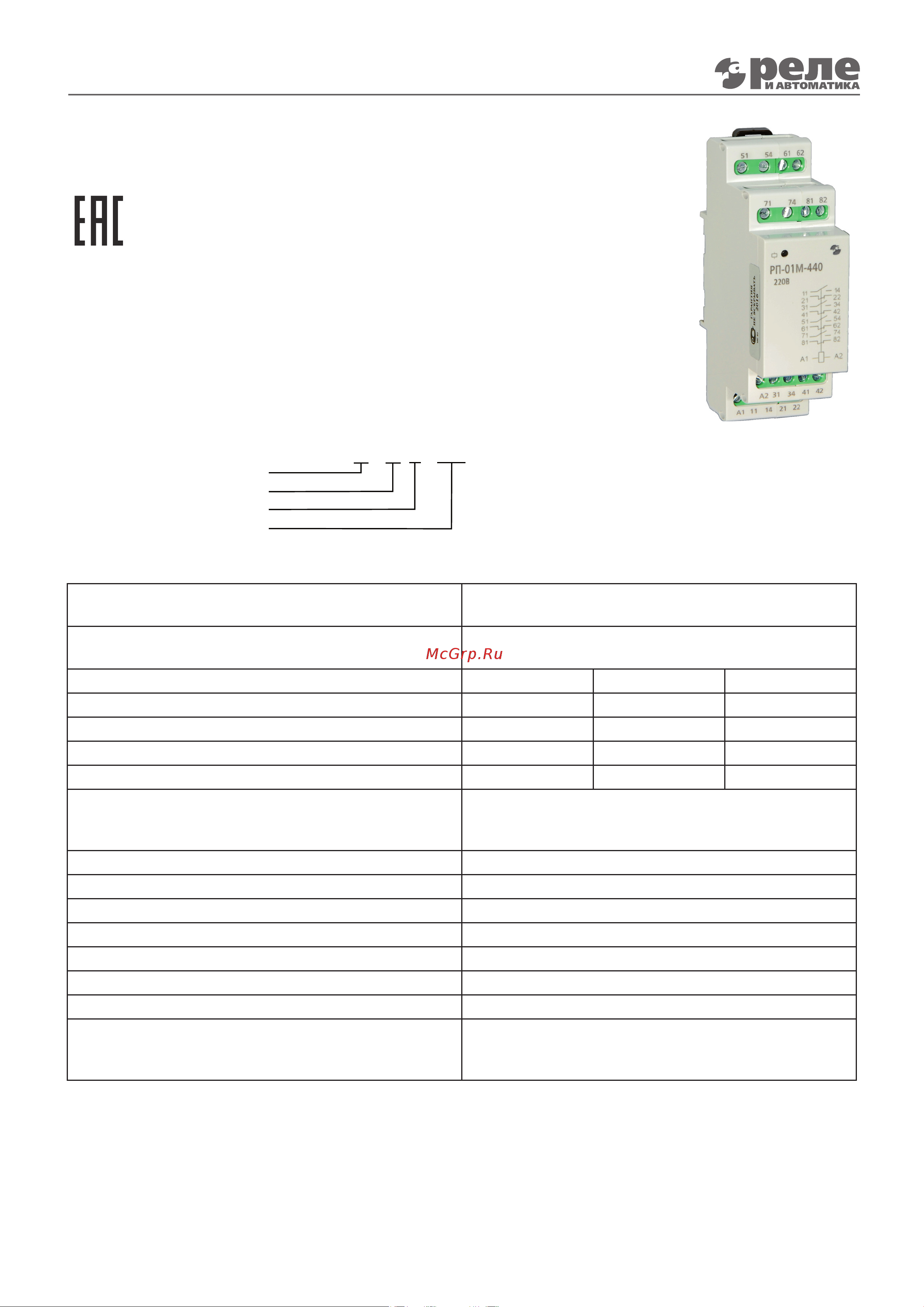

Реле промежуточное РП-01М

(С) 2020.0302 =115

Общие сведения

УслОвия эксплУатации

Реле промежуточное РП-01М предназначено для коммутации электриче-

ских цепей постоянного и переменного тока частоты 50 и 60Гц. Применя-

ется в схемах автоматики как комплектующее изделие.

Индикация срабатывания осуществляется зеленым светодиодом.

технические характеристики

Номинальные напряжения питания, переменного и

постоянного тока, В 12, 24, 110, 220

Допустимое отклонение от номинального напряже-

ния питания, % -15...+10

Количество и род контактов, по исполнениям: замыкающих размыкающих переключающих

220 2 2 0

440 4 4 0

620 6 2 0

800 8 0 0

Номинальное напряжение цепей контактов, В,

постоянный ток

переменный ток

10...30

10...250

Номинальный ток контактов, А 8

Минимальный ток контактов, А 0,1

Время срабатывания реле, мс, не более 25

Время возврата, мс, не более 50

Потребляемая мощность обмотки реле, Вт, не более 1,8

Механическая износостойкость, млн. циклов 10

Коммутационная износостойкость, млн. циклов 0,1

Масса реле, кг, не более,

для РП-01М-220

для РП-01М-440, РП-01М-620, РП-01М-800

0,1

0,15

Диапазон рабочих температур от -40

С до +55

Окружающая среда взрывобезопасная, не содержащая токопроводящей пыли, агрес-

сивых газов и паров в концентрациях, разрушающих изоляцию и металлы.

Место установки реле должно быть защищено от попадания брызг воды, масел, эмуль-

сий, а также от прямого воздействия солнечной радиации.

Рабочее положение – произвольное.

Реле может устанавливаться на плоскость или на DIN-рейку.

схема пОдключения

Реле, в зависимости от исполнения, имеют различные схемы подключения.

Нумерация клемм и схемы подключения реле приведены ниже.

реле прОмежУтОчнОе рп-01м

стрУктУра УслОвнОгО ОбОзначения

PП - 01 М - ХХХ

Тип корпуса

Модификация

Реле промежуточное

Исполнение по сочетанию

контактов

УстрОйствО и рабОта

Реле размещено в пластмассовом корпусе. На лицевой панели находится светодиод, индицирующий состояние

исполнительного реле. При срабатывании реле светодиод зажигается зеленым цветом.

Реле могут питаться как постоянным, так и переменным током.

При питании постоянным током полярность подключения не имеет значения.

ТУ 3425-005-17114305-2016
