Hardware Installation

DIN-Rail Mounting

Mounting steps:

1. Screw the DIN-Rail bracket on with the bracket and screws in the accessory kit.

2. Hook the unit over the DIN-Rail.

3. Push the bottom of the unit towards the DIN-Rail until it snaps into place.

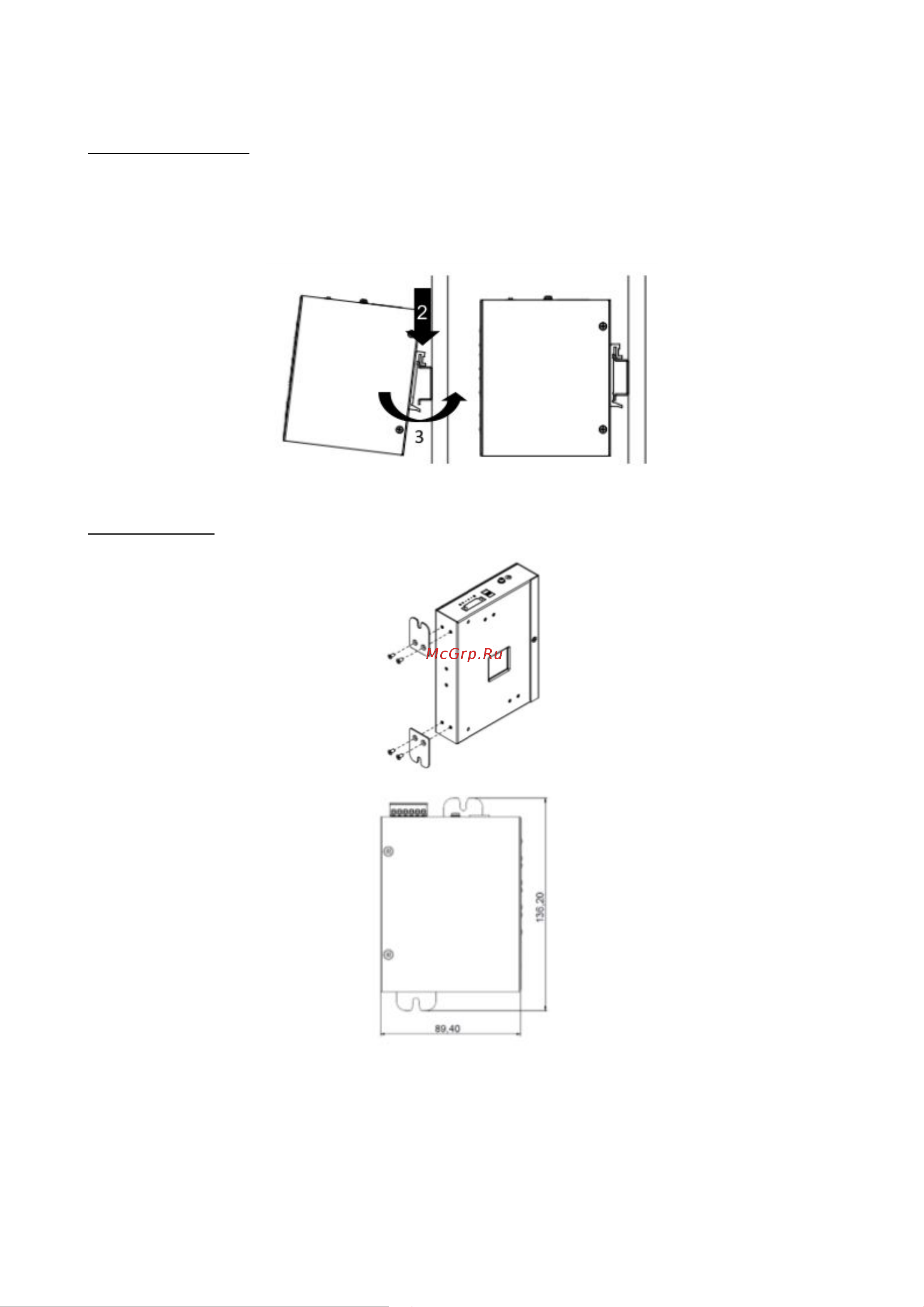

Figure 1 — Mounting the switch on a DIN-Rail

Wall Mounting

Screw on the wall-mount plate on with the plate and M4 screws in the accessory kit.

Figure 2 — Attaching brackets to the switch

Figure 3 — The switch with the attached wall mounting brackets

Grounding the Switch

Use the following instructions to ground the switch. Please complete these steps before
