Управление увлажнителем осуществляется путем замыкания/размыкания встроенного элек-

тромеханического реле, к контактам которого подключается одна из фаз питания модуля увлажнения.

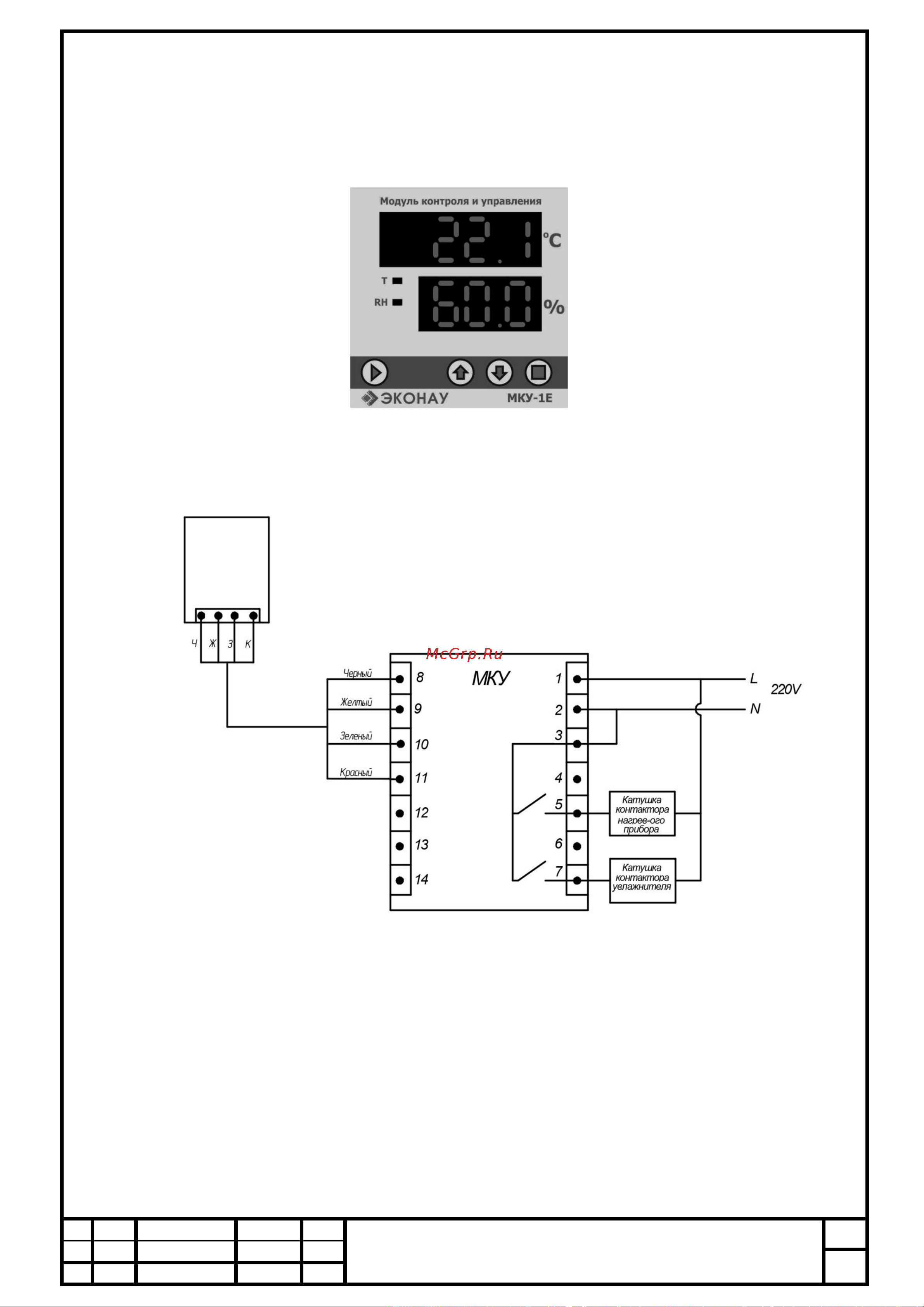

Внешний вид лицевой панели устройства представлен на Рисунке 9.1.

Рисунок 9.1. Контроллер МКУ-1Е

9.3.1.2. Схема подключения

Рисунок 9.2. Схема подключения контроллера МКУ-1Е к нагрузке

Нагрузка мощностью менее 1 кВт может быть подключена к контроллеру напрямую, без исполь-

зования контактора. Схема подключения при этом остается прежней.

9.3.1.3. Общие настройки

Установка уровня влажности и температуры. В таблице 9.1. указан порядок установки целе-

вого уровня влажности. Это влажность, при достижении которой контроллер отключает увлажнитель.
