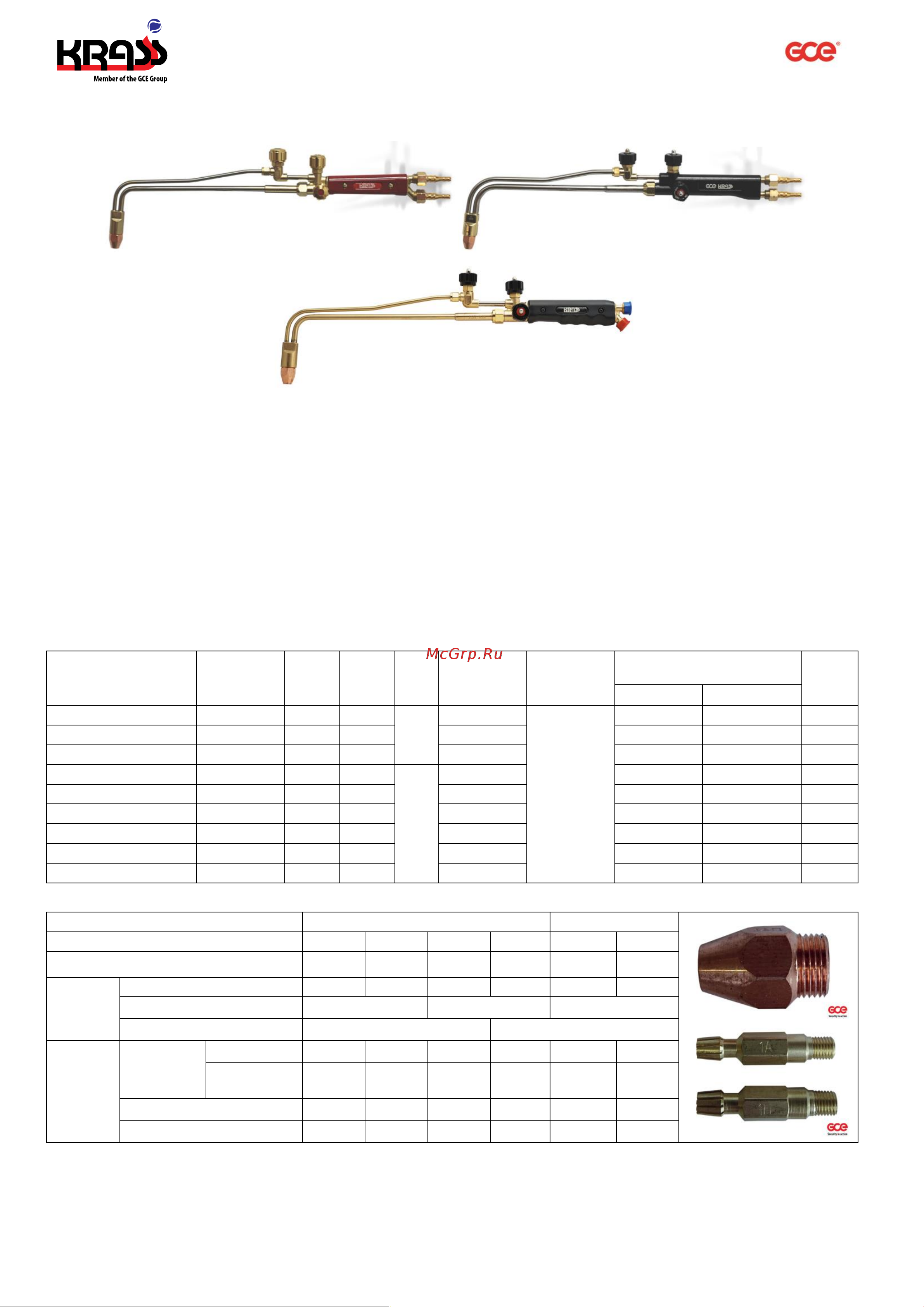

РЕЗАКИ ИНЖЕКТОРНЫЕ ДЛЯ РУЧНОЙ
КИСЛОРОДНОЙ РЕЗКИ ТИПА Р1, Р2, Р3
ПАСПОРТ
1. ОБЩИЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1 Резаки инжекторные (именуемые в дальнейшем - резаки) предназначены для ручной газокислородной резки (раскроя) листового и
сортового металла из низкоуглеродистых сталей толщиной до 100 мм (типа Р1), до 200 мм (типа Р2) и до 300 мм (типа Р3).
1.2 Основные параметры резаков соответствуют требованиям к резакам типа Р1, Р2 и Р3 по ГОСТ5191-79
1.3 Исполнения резаков:
Р1А-100, Р2А-300, Р2А-02М – для работы на ацетилене (в качестве горючего газа применяется ацетилен в смеси с кислородом
чистотой не ниже 99,5% по ГОСТ5191-79);
Р1П-100, Р3П-300, Р3П-02М для работы на пропан-бутане или природном газе (в качестве горючего газа применяется пропан-бутан
или природный газ в смеси с кислородом).
Р1П-100-УД, Р3П-300-УД, Р3П-02МУ – резак увеличенной длины по сравнению с базовым исполнением.
Климатическое исполнение резаков – УХЛ1 и Т1 по ГОСТ15150-69, но для работы в диапазоне температур:
- для Р1А, Р2А – от минус 40º до плюс 40º;
- для Р1П, Р3П – от минус 20º до плюс 40º.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование
Тип
Длина
мм, не
более
Угол
наклона
головки
Газ
Толщина
разрезаемого
металла, мм
Тип
мундштуков
Присоединительные
размеры, мм
Кислород
Горючий газ
Р1А-100
вентильный
480
90°
Ацетилен
3 - 100
Внутренние
\Наружные
инжекторные
М16х1,5
М16х1,5LH
Р2А-300
вентильный
475
90°
3 - 200
М16х1,5
М16х1,5LH
Р2А-02М
вентильный
535
90°
3 - 200
М16х1,5
М16х1,5LH
Р1П-100
вентильный
480
90°
Пропан
3 - 100
М16х1,5
М16х1,5LH
Р2П-300
вентильный
475
90°
3 - 300
М16х1,5
М16х1,5LH
Р2П-02М
вентильный
535
90°
3 - 300
М16х1,5
М16х1,5LH
Р1П-100-УД
вентильный
770
75°
3 - 100
М16х1,5
М16х1,5LH
Р2П-300-УД
вентильный
770
75°
3 - 300
М16х1,5
М16х1,5LH
Р2П-02М-УД
вентильный
810
75°
3 - 300
М16х1,5
М16х1,5LH
Характеристики мундштуков
Мундштук наружный
№1
№2
Мундштук внутренний
№1
№2
№3
№4
№5
№6
Толщина разрезаемой стали, мм
До 15
15-30
30-50
50-100
100-200
200-300
Давлени
е на
входе,
кгс/см
2
-кислорода
3,5
4,0
4,2
5,0
7,5
10,0
-ацетилена
0,03-1,2
0,1-0,2
-
-пропан-бутана
0,01-1,5
0,2-1,5
Расход,
м
3
/час:
кислорода
при работе
на
- ацетилене
3,20
4,70
7,60
12,4
21,75
-
-пропане,
природ. газе
4,10
5,80
8,60
13,8
23,00
33,20
-ацетилена
0,50
0,65
0,75
0,90
1,25
-
-пропан-бутана
0,41
0,49
0,49
0,62
0,68
0,86
