Руководство по эксплуатации
www.zubr.ru www.zubr.ru
Циркулярная пила
| |
4
5
10
11
9
8
1
12
13
2
3 54
7
23
24
20 19216
18
16
15
17
22
14
Комплектация
Аккумуляторная
батарея*
Зарядное
устройство*
Диск Ключ Направляющая
Пылеотводный
патрубок

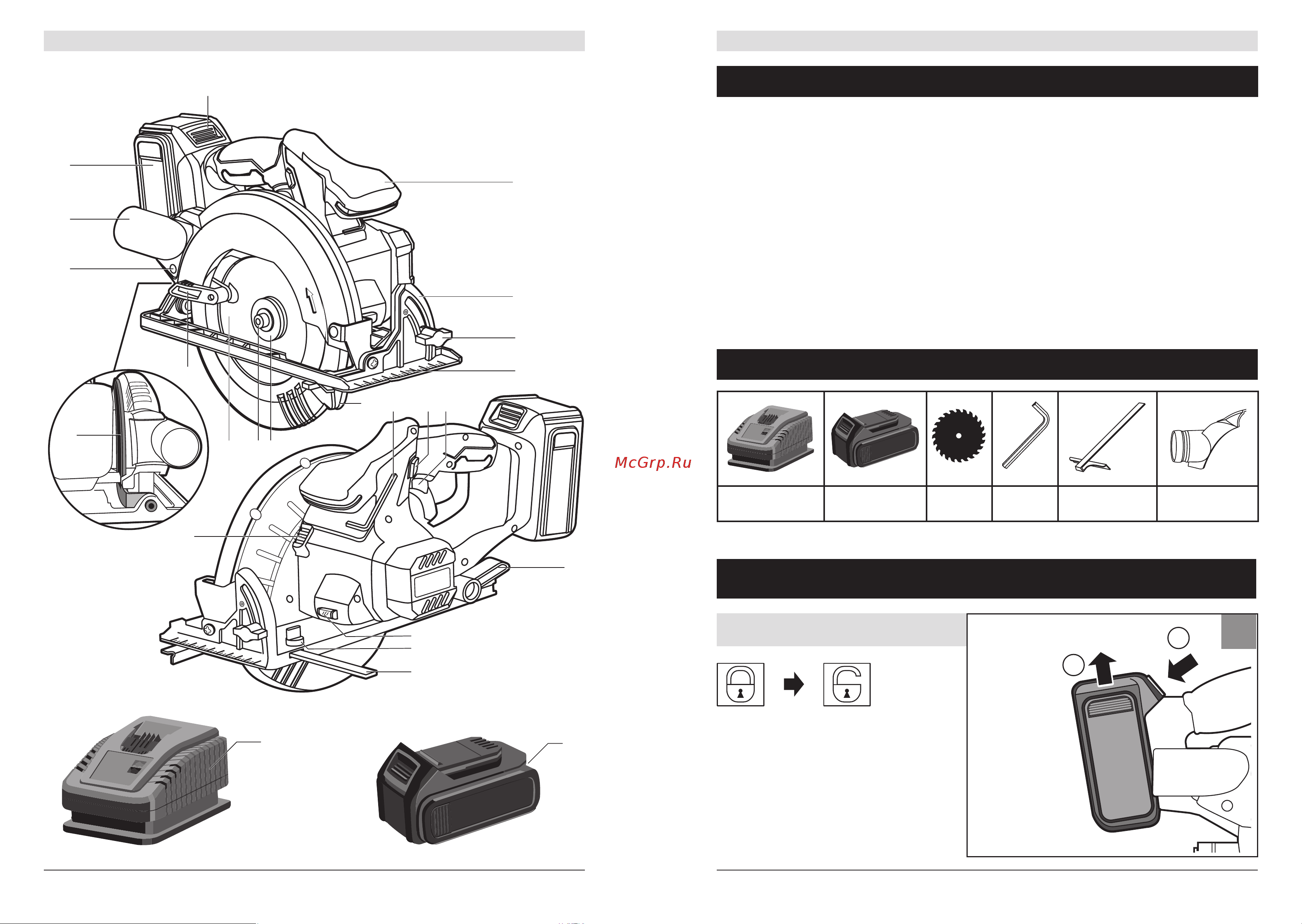

Устройство
Инструкции по применению
I
1. Снятие / установка батареи
1
2
1. Платформа-основание
2. Рычаг сдвижного кожуха
3. Пильный диск (образец)
4. Винт фиксации диска
5. Фланец наружный
6. Кожух сдвижной диска
7. Винт-барашек фиксации угла наклона
8. Шкала угла наклона
9. Рукоятка дополнительная
10. Кнопка освобождения батареи
11. Аккумуляторная батарея
12. Патрубок пылеотвода
13. Винт крепления патрубка пылеотвода
14. Шкала глубины пиления
15. Светодиод подсветки
16. Винт фиксации продольного упора
17. Продольный упор
18. Рычаг фиксации глубины пиления
19. Выключатель
20. Рычаг блокировки выключателя
21. Ключ имбусовый
22. Кнопка блокировки вала
23. Зарядное устройство
24. Индикаторы заряда батареи (сзади)
*Только для CPB-190-41
