вгору (1). Нахиліть прилад вперед максимум на 15 C° (2) і від'єднайте прилад, по-

тягнувши його вгору. (3)

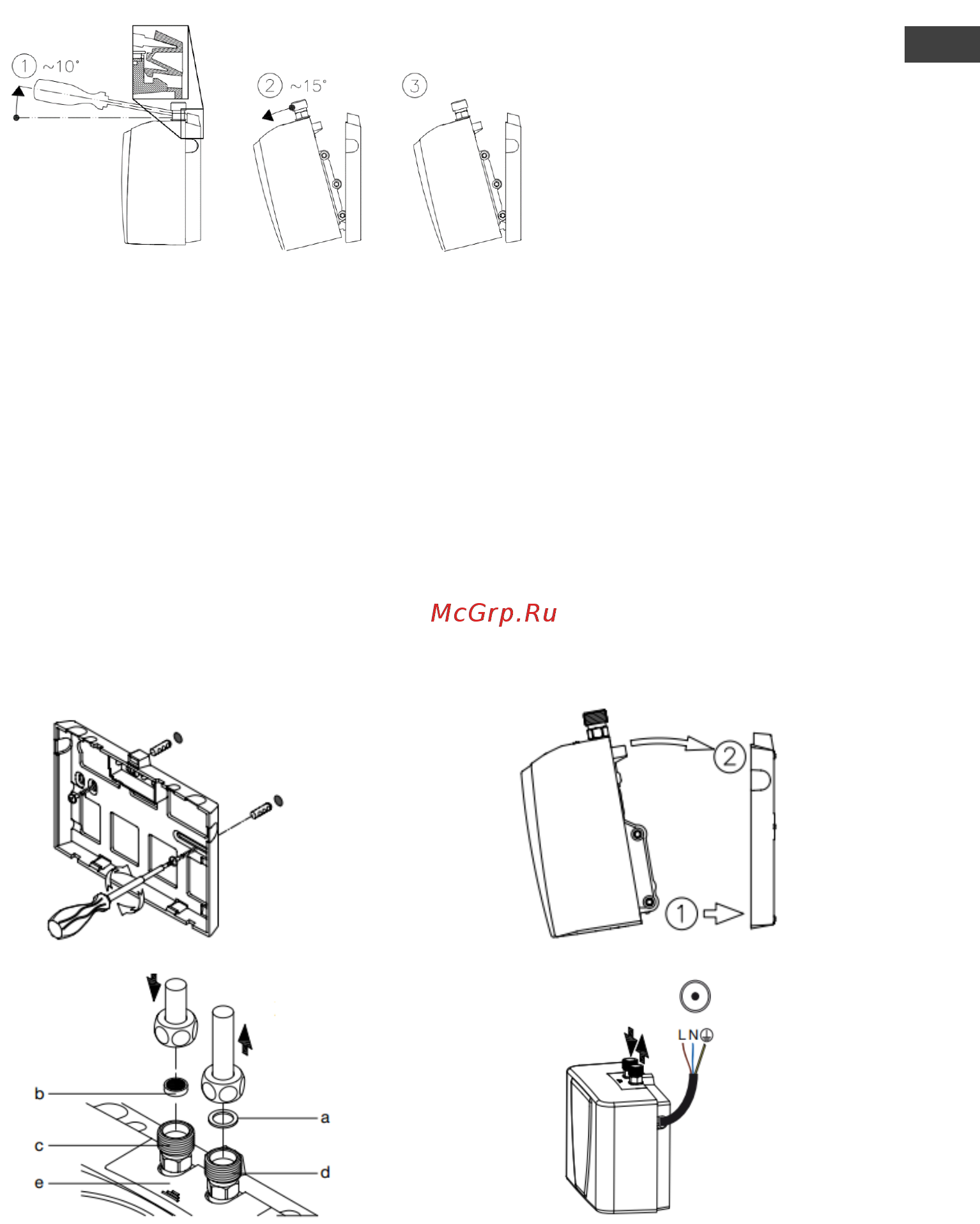

Малюнок 1. Процедура відключення монтажної панелі від ПЕВН

Встановлення моделей THERMEX Balance 4500 і Balance 6000 під ракови-

ною здійснюється відповідно до мал.2:

1. Встановіть монтажну панель на стіні і зафіксуйте за допомогою двох гвинтів.

2. Для встановлення під раковиною патрубки входу і виходу води розташовані

зверху: зліва розташований патрубок входу води (блакитний колір), праворуч

розташований патрубок виходу води (червоний колір). Закріпіть ПЕВН на монтаж-

ній панелі (при правильному монтажі буде чути клацання).

3. Підключіть ПЕВН до водопроводу. Позначення: a - ущільнювач, b - фільтр, c

- патрубок входу холодної води, d - патрубок виходу гарячої води.

4. Підключіть мережевий кабель L (коричневий / червоний), N (синій) і GND (жо-

втий / зелений) до джерела електроживлення, підключіть ПЕВН до водопроводу, а

потім до електромережі.

Малюнок 2. Встановлення під раковиною
