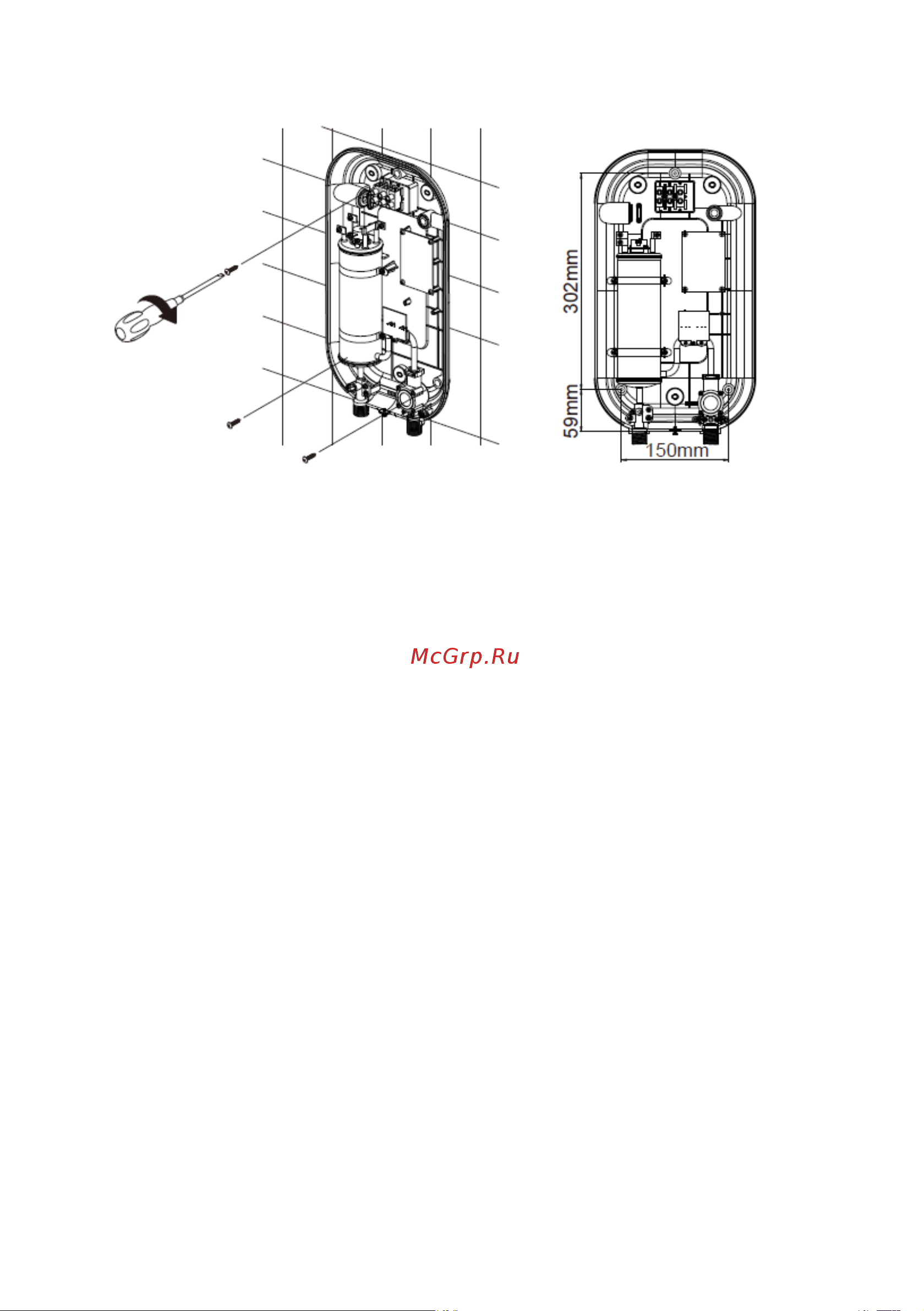

Рис.1 Монтаж ПЭВН на стену

Монтаж осуществляется в соответствии с Рис.1:

• Открутите винт на нижней поверхности прибора, откройте переднюю

крышку.

• Отсоедините штепсель экрана, снимите переднюю крышку прибора.

• Присоедините с помощью скотча шаблон для установки к стене в месте

установки прибора (следуйте инструкциям на шаблоне). Просверлите от-

верстия глубиной 8 мм.

• Установите заднюю панель на стене. Патрубки входа и выхода воды рас-

положены снизу: слева расположен патрубок выхода воды (красный

цвет), справа расположен патрубок входа воды (голубой цвет). Закрепите

заднюю панель на стене с помощью винтов, вставок и дюбелей.
