7. ПОДКЛЮЧЕНИЕ К ВОДОПРОВОД

ПЭВН THERMEX Surf Trend 6000 являются приборами закрытого типа и могут

быть встроены в систему водоснабжения. Номинальное давление для указанных

моделей составляет 1 Мпа. Если давление в водопроводе превышает 1 МПа, то

на входе перед ПЭВН необходимо установить редукционный клапан (не входит в

комплект поставки ПЭВН) для снижения давления воды до нормы.

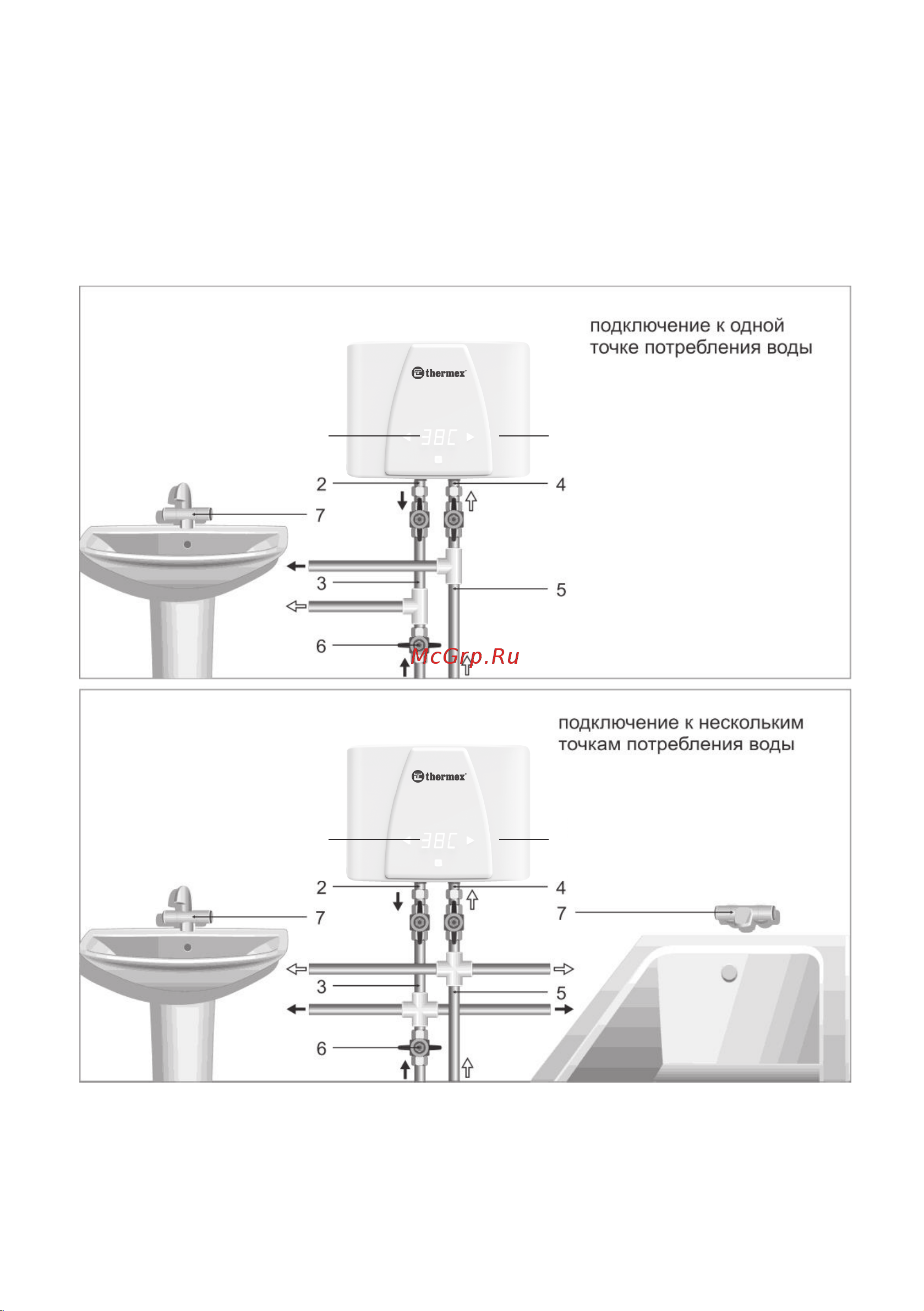

Рис. 4. Сх

ема подключения ПЭВН к водопроводу

1 – водонагреватель

(ПЭВН); 2 – выходной патрубок горячей воды; 3 – маги-

страль горячей воды; 4 – входной патрубок холодной воды; 5 – магистраль холод-

ной воды; 6 – запорный вентиль (в комплект не входит); 7 – смеситель (в

комплект не входит), 8 – панель управления (дисплей).
