Перед началом монтажа электропроводки обесточьте сеть, к которой про-

исходит подключение прибора. Устройство должно быть подключено к отдельному

автомату.

Отсоедините монтажную панель от корпуса водонвгревателя, следуя ин-

струкции на рис. 1. Для этго вставьте отвертку с плоским наконечником в замок,

расположенный между патрубками холодной и горячей воды до упора и слегка по-

тяните вверх (1). Наклоните прибор вперед максимум на 15 C° (2) и отсоедините

прибор, п

отянув его вверх. (3)

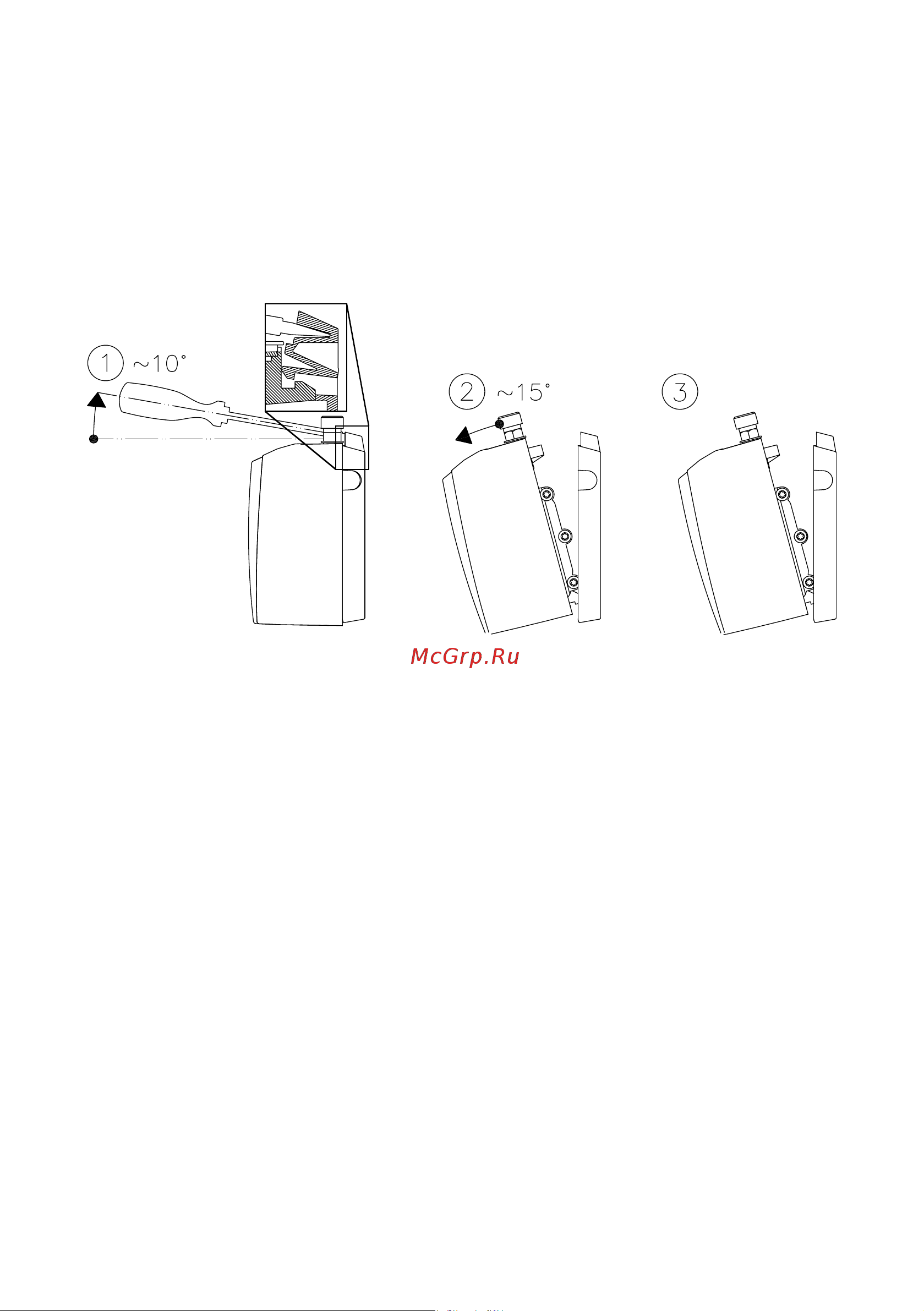

Рисунок 1. Отсоединение монтажной панели от ПЭВН

Установка модели Thermex Trend 6000 под раковиной осуществляется в

соответствии с Рис.2:

1. Установите монтажную панель на стене и зафиксируйте с помощью двух

винтов.

2. Для установки под раковиной патрубки входа и выхода воды расположены

сверху: слева расположен патрубок входа воды (голубой цвет), справа расположен

патрубок выхода воды (красный цвет). Закрепите ПЭВН на монтажн

ой панели (при

правильном монтаже будет слышен щелчок).

3. Подключите ПЭВН к водопроводу. Обозначения: a – уплотнитель, b –

фильтр, c – патрубок входа холодной воды, d – патрубок выхода горячей воды.

4. Подключите сетевой кабель

L (коричневый/красный), N (синий) и GND

(желтый/зеленый) к источнику электропитания, подключите ПЭВН к водопроводу,

а затем к электросети.
