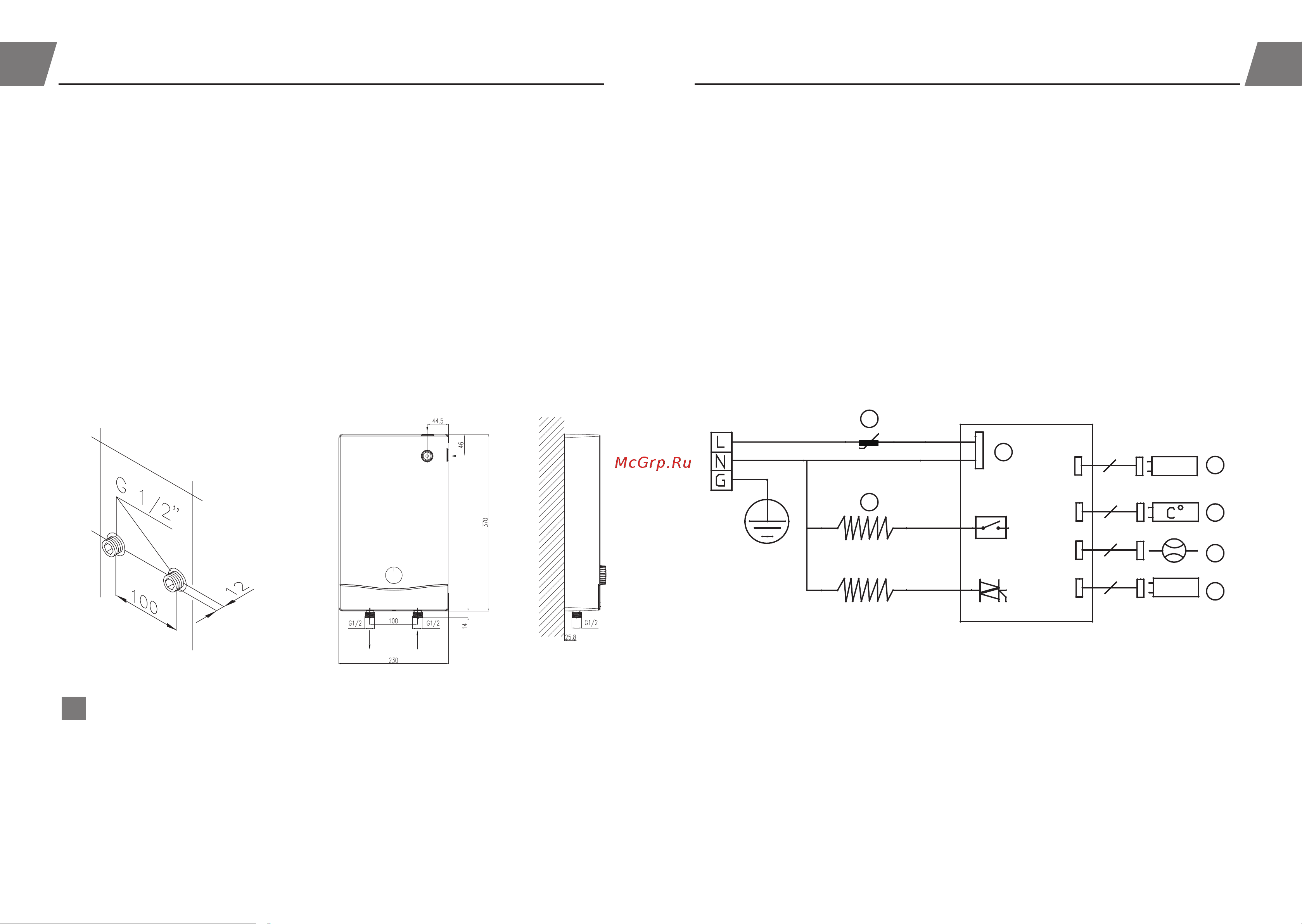

Установка настенного крепления Электрическая схема

6 7

■

Прибор предназначен для настенной установки и должен быть установлен вертикально

водными разъемами вниз.

■

Чтобы избежать тепловых потерь, расстояние между проточным водонагревателем и местом

расположения кранов должно быть минимальным.

■

Для проведения технического обслуживания прибора или ремонтных работ в водопроводе

необходимо предусмотреть запорный вентиль. Прибор должен быть доступен для проведе-

ния технического обслуживания.

■

В водопроводе могут использоваться медные или стальные водопроводные трубы.

Пластмассовые трубы можно использовать в случае их соответствия с нормой DIN 16893,

Серия 2. Трубы горячего водопровода должны быть термоизолированы.

■

Коэффициент сопротивления воды должен составлять ≥ 800 Ω см при 15 °С. О коэффици-

енте сопротивления воды в вашем районе можно узнать в компании, обеспечивающей водо-

снабжение.

■ Прибор обязательно должен быть заземлен!

■ Тщательно промойте трубы водоснабжения перед установкой, чтобы удалить грязь из труб.

■

Используя 12-миллиметровый инбусовый (шестигранный) ключ, вкрутите эксцентрики в

трубы водопроводной системы. При закреплении проследите, чтобы эксцентрики выдава-

лись наружу на 12 мм. (см. рис. 2)

■

Снимите переднюю панель прибора, и приложите прибор к стене. Отметьте места сверле-

ния и просверлите отверстия, используя 6-миллиметровое сверло. Вставьте прилагаемые

дюбеля и установите прибор.

Рис. 2

Рис. 3. Размеры

ПРИМЕЧАНИЕ

При замене вышедшего из строя прибора других заводов-изготовителей, проводка электроснабже-

ния может находится в верхней части прибора. В этом случае следуйте ниже описанным указаниям

по электрическому подключению сверху.

Подключите сеть водоснабжения, подсоединенную к водонагревателю, и медленно откройте запорный

кран встроенный в подсоединении для холодной воды. Проверьте все соединения на герметичность.

Далее, несколько раз открывайте и закрывайте кран с горячей водой до тех пор, пока из проточ-

ного водонагревателя не удалится весь воздух и воздушные пузыри не перестанут выходить из

водопровода.

Электрическое подключение (только авторизованным специалистам)

Соблюдайте следующие инструкции:

■

Установка должна соответствовать действующим IEC (Международным стандартам по элек-

тротехнике), национальным стандартам или другим специальным инструкциям, определен-

ным местной компанией, обеспечивающей электроснабжение.

■ Соблюдайте инструкции на паспортной табличке и технические характеристики.

■ Устройство должно быть заземлено!

Структурные предварительные условия

■ Прибор должен быть не разъемно подключен к электросети.

■ Номинальное сечение электропровода допустомо до 10 мм2.

■

Электрическая проводка не должна быть повреждена. После монтажа проводка не должна

находиться в зоне непосредственного доступа.

■

Выключатель сети (например, через предохранители) с шириной контактного растояния по

меньшей мере 3 мм на контакт, должен рассоединять все три контакта одновременно.

■

Для защититы прибора, предохранительный элемент для проводки, должен быть подобран

к соответствующему номинальному току прибора.

5. ЭЛЕКТРИЧЕСКАЯ СХЕМА

Рис. 4

6. ПЕРВОНАЧАЛЬНАЯ ЭКСПЛУАТАЦИЯ

■ После каждого слива воды из водонагревателя при первоначальном вводе в эксплуатацию

или перед последующим его употреблении (например, после проведения работ в водопрово-

дной сети, из-за опасности замерзания или в случае проведения техобслуживания) из водо-

нагревателя обязательно должен быть выпущен воздух путем многократного включения и

выключения крана горячей воды обесточенного электроэнегией прибора.

■

Подключите к прибору электропитание. Максимально допустимая номинальная мощность при

установке зависит от условий установки (взависимости от сечения и длинны кабеля, предо-

хранителя и т.д.). Обязательно соблюдайте все данные, приведенные в таблице «Технические

характеристики», особенно номинальное сечение провода и тип предохранителей. Более

того установка прибора должна соответствовать действующим IEC (Международным стан-

дартам по электротехнике), национальным стандартам или другим специальным предписа-

ниям и инструкциям.
