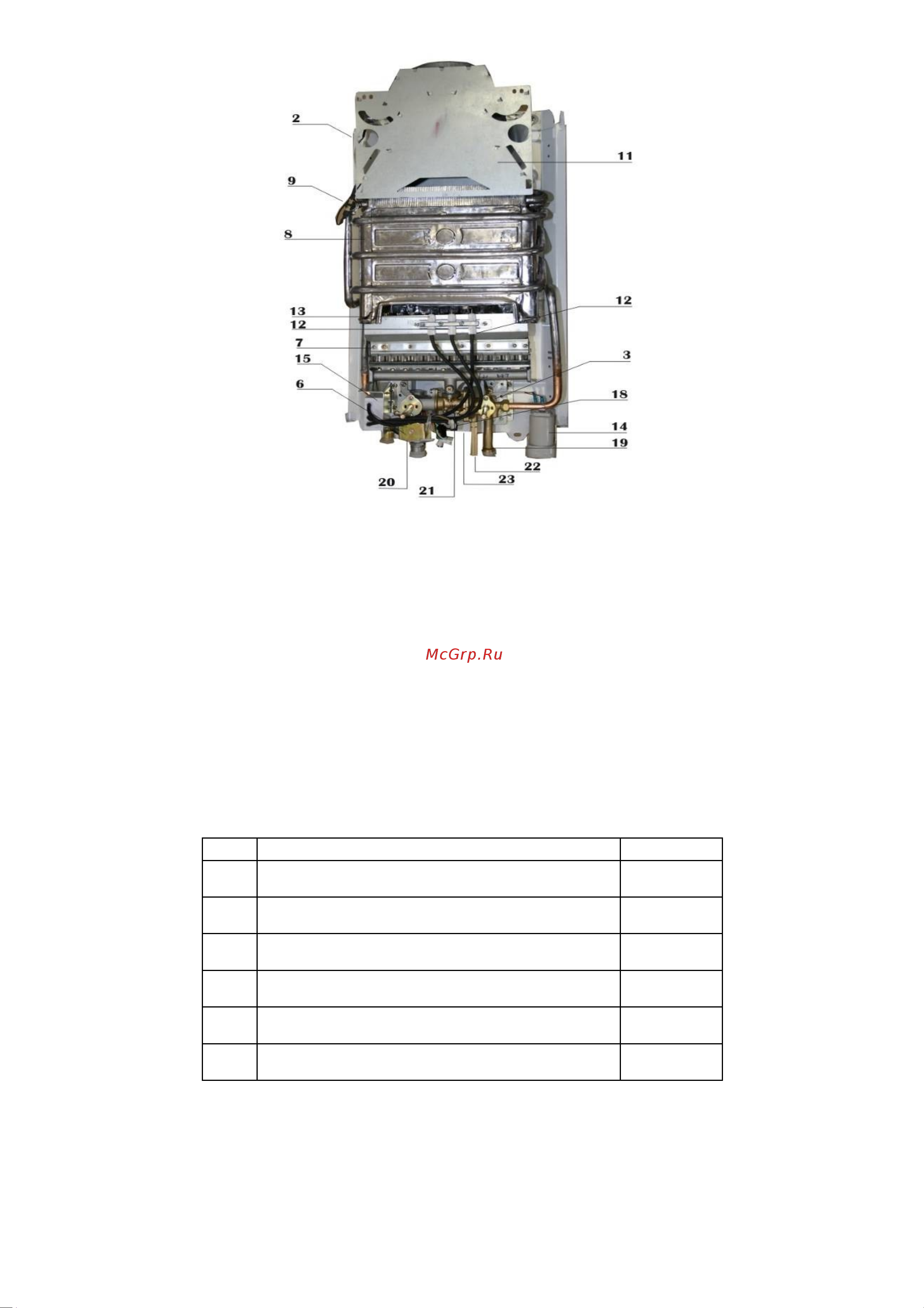

Рис. 1. Аппарат водонагревательный проточный газовый бытовой "VEKTORLux

Eco" JSD20-1/ JSD20-2/ JSD20-3

1 - облицовка; 2 - каркас; 3 - узел водогазовый; 4 - ручка регулятора водяного; 5- ручка

регулятора газового; 6- электромагнитный клапан; 7- горелка с коллектором; 8-

теплообменник; 9- датчик перегрева воды; 10- датчик по тяге; 11- газоотводящее устройство

(ГОУ); 12- электрод электронного розжига горелки; 13- электрод контроля пламени

ионизационный; 14- отсек батарейный; 15- блок управления электронный; 16- индикатор

цифровой температуры горячей воды; 17- окно смотровое; 18- микровыключатель; 19- входной

патрубок водяного блока (подвод воды) с фильтром; 20- входной патрубок газового блока

(подвод газа) с фильтром; 21- отвод воды; 22- клапан предохранительный, 23- датчик

температуры горячей воды

2.3.2 Комплект поставки

Таблица 2. Комплект поставки для моделей JSD20-1/JSD20-2/ JSD20-3

№ Наименование

Количество

Водонагреватель VEKTORLux Eco 1

Руководство по монтажу и эксплуатации 1

Упаковка 1

Гибкая подводка 1

Душевая лейка 1

Комплект элементов крепления и прокладок 1

ПРИМЕЧАНИЕ. Поставщик имеет право без предварительного уведомления вносить

изменения в конструкцию и комплект поставки аппарата.

2.4 Описание аппарата и назначение основных узлов

2.4.1 Аппарат настенного типа имеет прямоугольную форму, образуемую

съемной облицовкой 1, установленной на каркасе 2 (см. рис. 1).
