КРАСКОПУЛЬТ

ПНЕВМАТИЧЕСКИЙ

Руководство по эксплуатации

Модель 06524-1.4; 06524-1.7

Перед эксплуатацией пневматического краскопульта внимательно изучите настоящее руководство по экс-

плуатации и строго выполняйте содержащиеся в нем требования.

Храните данное руководство в течение всего срока службы изделия.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Назначение

Краскопульт предназначен для нанесения лако-

красочных покрытий на поверхности изделий из

различных материалов, таких как металл, пластик,

дерево и т. д.

Описание и принцип работы

изделия

Краскопульт состоит из корпуса (1) в форме пи-

столета, на котором сверху закреплен бачок (6),

в который заливается разведенная до необходи-

мой консистенции краска. В передней части корпу-

са имеется сопло с гайкой (2) и запорная игла (3).

Во избежание засорения сопла, бачок (6) снаб-

жен фильтром (5). На корпусе краскопульта (1)

размещены: курок (4), регулятор курка (8), гайка

регулировочная распыления краски (9), гайка ре-

гулировочная подачи воздуха (10) и штуцер (7), к

которому подсоединяется шланг подачи воздуха

от компрессора.

Краскопульт работает следующим образом. При

нажатии на курок (4) открывается запорный кла-

пан, и давление от компрессора поступает в кор-

пус (1) пистолета. При дальнейшем нажатии на

курок запорная игла (3) начинает открывать от-

верстие в форсунке и воздух, увлекая за собой

краску из бачка (6), вылетает из сопла изделия

в виде воздушно-капельной смеси. Регулировоч-

ная гайка распыления краски (9) позволяет ре-

гулировать подачу краски в рабочую зону. Регу-

лировочная гайка формы факела (10) позволяет

изменять форму факела. При полностью завер-

нутой гайке (10) пятно распыления факела имеет

круглую форму. Постепенное откручивание гайки

(10) приводит к сжатию пятна по толщине в эл-

липс и далее – в полосу. Поворотом воздушной

головки (2) при отпущенной гайке достигается

требуемый угол плоскости факела распыления.

Порядок работы

■ Убедитесь, что компрессор или альтернатив-

ный источник давления выключен;

■ при работе с компрессором строго соблюдай-

те приложенное к нему руководство по экс-

плуатации;

■ подсоедините шланг компрессора к штуцеру

краскопульта;

■ установите сверху корпуса краскопульта бачок

с фильтром;

■ налейте в бачок разбавленную до необходимой

консистенции краску (не более 3/4 объема);

■ включите компрессор;

■ перед началом работы отрегулируйте факел

распыления на пробной детали;

■ приведите пистолет в рабочее положение: ба-

чок с краской расположен вертикально, сопло

находится на расстоянии 140 – 260 мм от окра-

шиваемой поверхности;

■ нажмите курок и начинайте покраску;

■ старайтесь держать пистолет перпендикуляр-

но окрашиваемой поверхности;

■ сохраняйте минимальное расстояние напы-

ления (см. табл. Тех. характеристики) между

пистолетом и окрашиваемой поверхностью.

По окончании работы следует:

■ выключить компрессор;

■ отсоединить пневмошланг от пистолета;

■ слить из бачка оставшуюся краску;

■ промыть пистолет, для чего необходимо разо-

брать сопло, снять бачок с фильтром и про-

мыть детали в промывочной жидкости. Не

опускайте пистолет целиком в промывочную

жидкость.

Меры предосторожности

■ Соблюдайте чистоту и порядок на рабочем

месте;

■ не допускайте к работе с данным оборудова-

нием необученный персонал;

■ убедитесь в исправности оборудования перед

началом работы;

Комплектация

Пистолет в сборе 1 шт.

Бачок 1 шт.

Руководство по эксплуатации 1 экз.

Артикул

Диаметр

сопла, мм

Расчетное

давление,

бар

Расход воз-

духа, л/мин

Рабочее

расстояние

напыления,

мм

Вместимость

бачка, л

06524-1.4 1.4 3–4 170– 220 120 – 250 0.6

06524-1.7 1.7 3–4 170– 220 120 – 250 0.6

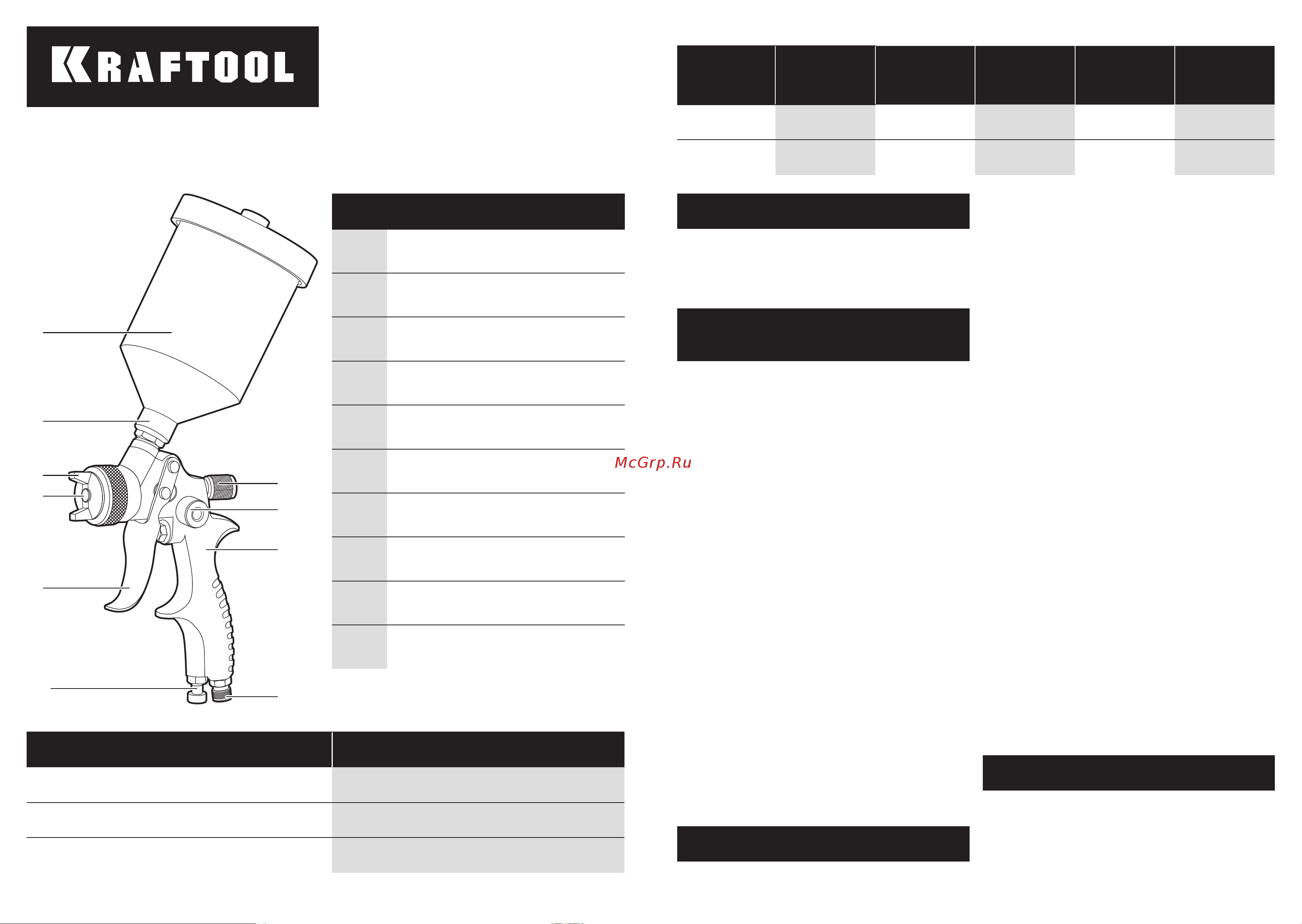

Рисунок

1 Корпус

2 Сопло с гайкой

3 Запорная игла

4 Курок

Фильтр (не показан)

6 Бачок

7 Штуцер

8 Регулятор курка

9 Регулятор формы факела

10 Регулятор подачи воздуха
