4
УСТРОЙСТВО И РАБОТА
КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ
Изделие выполнено в пластиковом корпусе. На
передней панели изделия расположены жидко-
кристаллический дисплей, переключатель и
установочный диск для выбора желаемой
температуры.
В зависимости от показаний температурного
датчика изделие управляет включением и
отключением работы нагрузки (системы
отопления).
УСТАНОВКА
Изделие устанавливается в помещении, в 1,5 м
от пола, в месте, защищенном от прямых
солнечных лучей, вдали от тепловых приборов,
промерзающих стен и сквозняков.

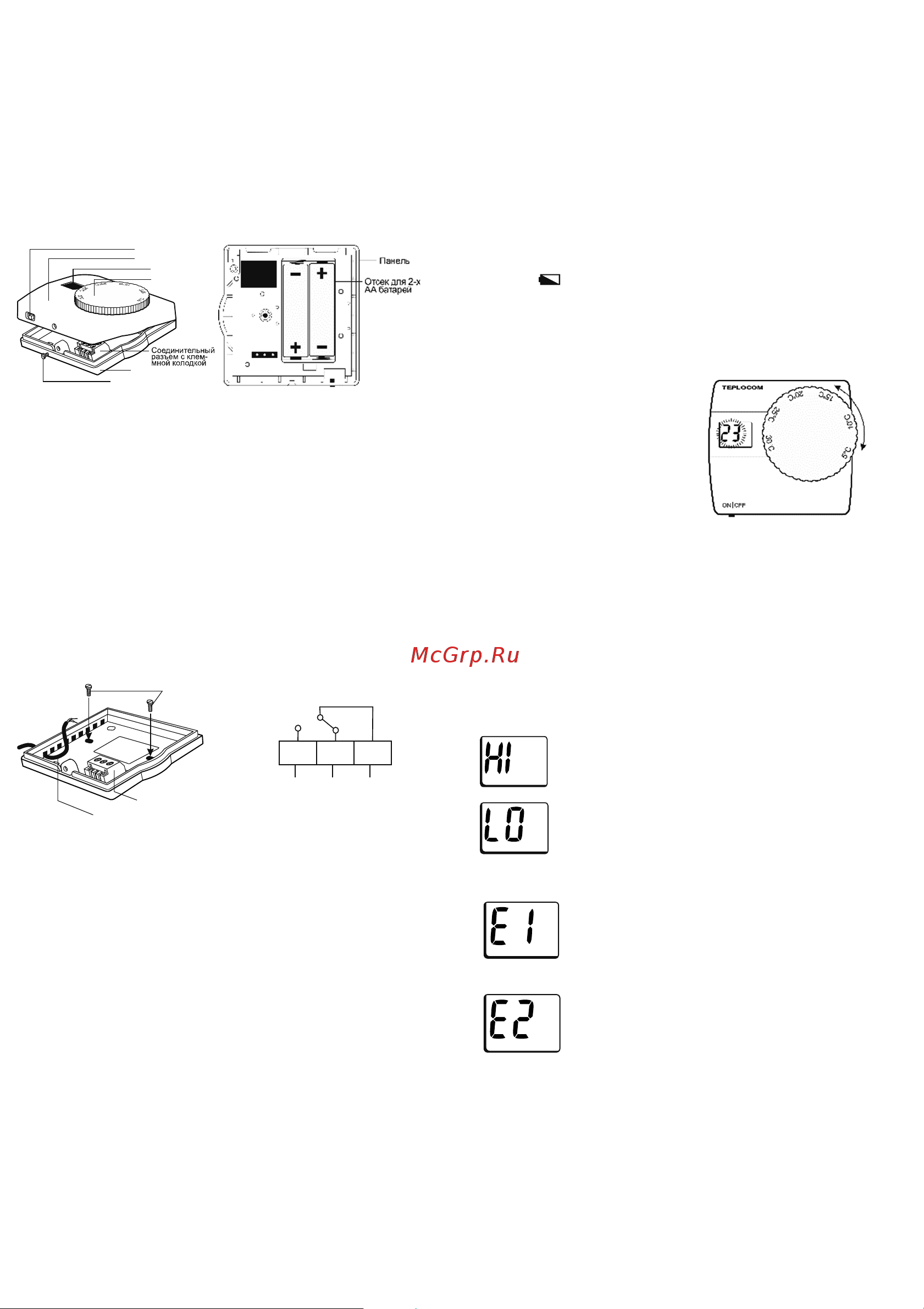

Рисунок 1
—
Общий
вид изделия
2
—
Общий
вид изделия со
снятой передней
панелью
•
Установит
ь
панель
на
основание
,
соединив соединительный разъем с
клеммной колодкой.
• Закрутить фиксирующий винт на панели.
ОПИСАНИЕ
ЖИДКОКРИСТАЛЛИЧЕСКОГО
ДИСПЛЕЯ
На дисплее изделия отображается
текущая комнатная температура (пока не
вращается установочный диск).
В правом нижнем углу, в случае потери заряда
установленных батарей, за 15 дней до
отключения изделия появится мигающий
символ . Если батареи не заменить в этот
срок, то термостат выключится и на дисплее
появится надпись OF.
УПРАВЛЕНИЕ ИЗДЕЛИЕМ ПРИ
ПОМОЩИ УСТАНОВОЧНОГО ДИСКА
Настройка желаемой
температуры
производится при помощи
установочного диска.
Вращая его вправо и
влево можно установить
температуру в диапазоне
от +5° до +30°C.
Установленное значение
температуры мигнет 5 раз и на дисплее снова
отобразится текущая температура в
помещении.
ПОДКЛЮЧЕНИЕ
• При помощи отвертки открутить
фиксирующий винт.
• Потянув переднюю панель разъединить 3-х
контактный соединительный разъем с
клеммной колодкой, соединяющий панель и
основание изделия. Установить в
батарейный отсек панели две алкалайновые
батареи АА, соблюдая полярность.
• Прикрутить основание винтами к стене.
• Ввести провода нагрузки в изделие.
• Подсоединить провода нагрузки к клеммной
колодке на соединительном разъеме в
соответствии с типом включения нагрузки
(нормально открытый контакт к контактам
ON и COM, нормально закрытый - OFF и
COM), согласно схеме на рисунке 4.
Imax:~250В, 8А
3
—
Установка
изделия
4
—
Схема
подключения
нагрузки
КРИТИЧЕСКИЕ ИЗМЕНЕНИ
Я
ТЕМПЕРАТУРЫ
Если комнатная температура
выше +30°С на дисплее
отобразится надпись HI, изделие
выключит систему отопления.
Если комнатная температура ниже
+5°С на дисплее отобразится
надпись LO, изделие включит
систему отопления.
КОДЫ ОШИБОК
На дисплее мигает Е1: произошло
короткое замыкания комнатного
температурного датчика. Изделие
выключает нагрузку.
На дисплее мигает Е2: датчик
комнатной температуры не
работает. Изделие выключает
нагрузку. Обратитесь в сервисный
центр.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Срок гарантии устанавливается 5 лет со дня
продажи. Если дата продажи не указана, срок
гарантии исчисляется с момента (даты)
выпуска.
Срок службы — 10 лет
с момента (даты) ввода
в эксплуатацию или даты продажи. Если дата
продажи или ввода в эксплуатацию не указаны,
срок службы исчисляется с момента (даты)
выпуска.
5
7
Переключатель
Ж/к дисплей
Установочный
диск
Фиксирующий винт
Панель
Основание
6
1
2
3
Соединительный
разъе м
с клеммной
колодкой
Кабель
нагрузки
Винты
крепления
к стене
1 2 3
ON OFF COM
