ударного действия с клапанным воздухораспределением, работающую под действием

сжатого воздуха.

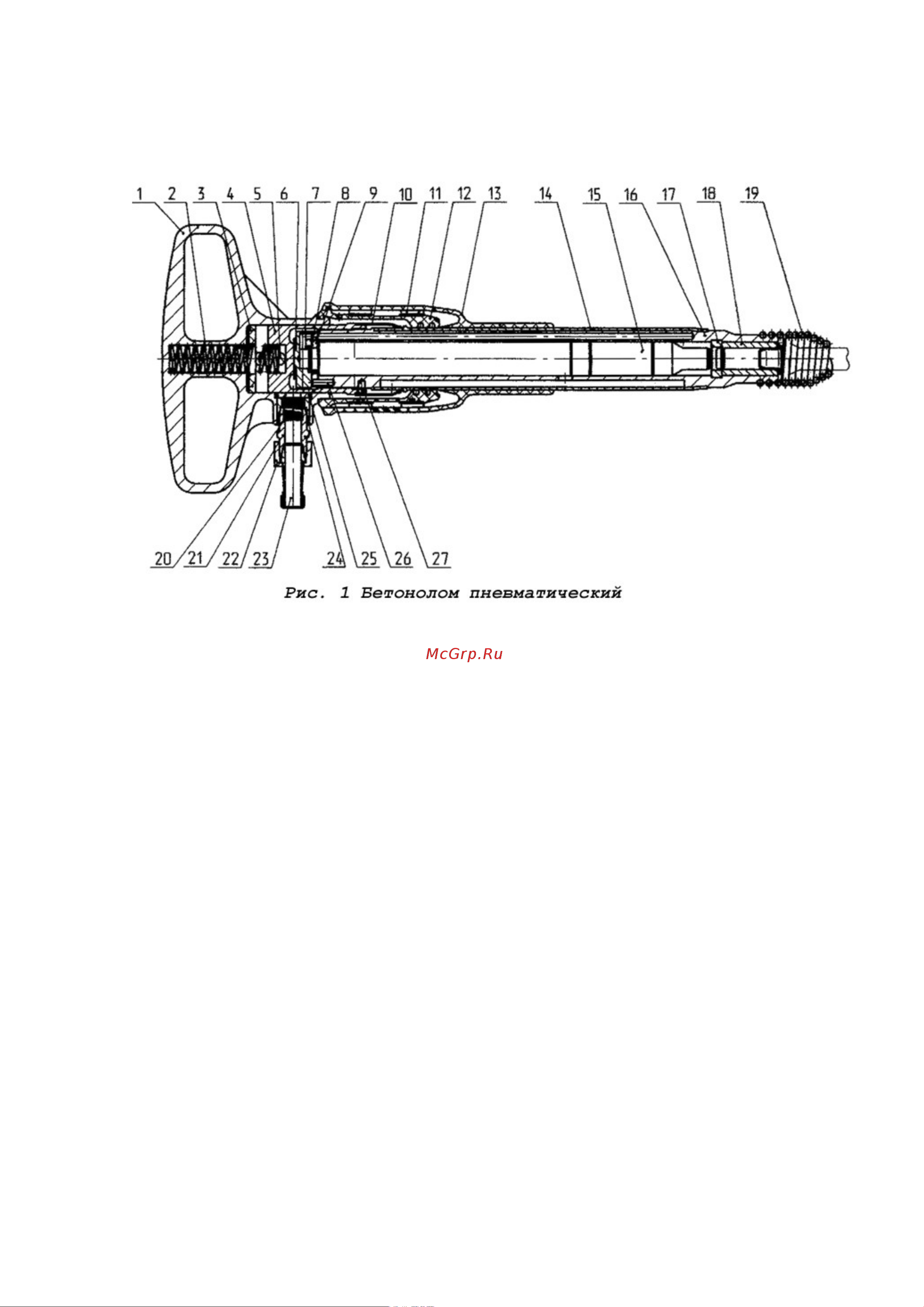

 Бетонолом состоит из воздухораспределительно-ударного механизма, пускового

устройства, собранного в рукоятке и глушителя.

 7.2. Воздухораспределительно-ударный механизм состоит из ствола 16 с

рубашкой 14 и запресованными в ствол перемычкой 17 и буксой 18, ударника 15,

коробки клапанной 7, клапана 8 и крышки 9. Воздухораспределительно-ударный

механизм осуществляет:

 а) впуск сжатого воздуха в ствол поочередно в камеры прямого и обратного хода

ударника и выпуск отработанного воздуха в атмосферу;

 б) преобразует энергию сжатого воздуха в механическую работу движущегося

ударника.

 7.3. Пусковое устройство состоит из рукоятки 1, пружины 2, амортизатора 3,

промежуточного звена 4, фиксатора 5, пружины 20, вкладыша 25, манжеты 24 и

футорки 21.

 7.4. Для предотвращения самоотвертывания резьбового соединения ствола и

звена при совмещении отверстия ствола с прорезями звена промежуточного

устанавливается фиксатор 27,

удерживаемый от выпадания стопорным кольцом 10.

 7.5. C целью снижения аэродинамического шума выхлопа бетонолома поверх

стопорного кольца расположен глушитель, состоящий из кожуха 12, глушителя 13 и

кольца 11, закрепленный на рукоятке и имеющий выхлопные отверстия, которыми он

повернут в сторону футорки.

 7.6. Тарельчатая пружина 6 служит для прижатия узла воздухораспределения к

торцу ствола.

  7.7. Присоединение рукава, подводящего воздух к бетонолому, осуществляется с

помощью накидной гайки 22 и ниппеля 23.

 7.8. Для удержания пики от выпадения из ствола бетонолома навинчивается

концевая пружина 19.

 В зависимости от условий работы в бетоноломах могут применяться пика, пика-

лопатка или другой инструмент с требуемым оформлением рабочего конца. Размеры

хвостовика инструмента приведены на рис. 2.

444444 ПОМНИТЕ, что применение инструмента с другими размерами хвостовика

приведет к резкому ухудшению параметров бетонолома и может привести к

поломке ствола, звена промежуточного и деталей

воздухораспределительного устройства.
