5. УСТРОЙСТВО И ПРИНЦ ИП РАБОТЫ
Смеситель по типу защиты от поражения электрическим током относится к
классу I I. Класс I I, будет сохранен, если при ремонтах будут использованы
оригинальные запчасти, а расстояния не будут изменены.
Наличие в смесителе подвижных частей и электрооборудования требует соблюдения мер безопасности,
изложенных в настоящем разделе.
· Перед началом работы ознакомьтесь с органами управления бетоносмесителя, но, прежде всего, изучите
способы его экстренной остановки.
· Перед использованием необходимо правильно собрать бетоносмеситель. Сборка бетоносмесителя
изложена в разделе «РУКОВОДСТВО ПО МОНТАЖУ».
· Эксплуатировать бетоносмеситель следует только на твердой, плоской, ровной поверхности, способной
выдержать вес бетоносмесителя в загруженном состоянии. Во избежание опрокидывания бетоносмесителя
и возникновения в связи с этим несчастных случаев, отклонение от горизонтальности в любую сторону
категорически запрещается.
· Для большей устойчивости изделия, а так же для увеличения срока службы, в стойке предусмотрены
отверстия для крепления к деревянному брусу или другой поверхности двумя болтами М8.
· Соблюдайте в зоне проведения работ местные правила и предписания по охране
труда и
технике безопасности.
6. УКАЗАНИ Е М ЕР БЕЗОПАСНОСТИ
М6х20 6
6
6
6
М8х20 2
2
2

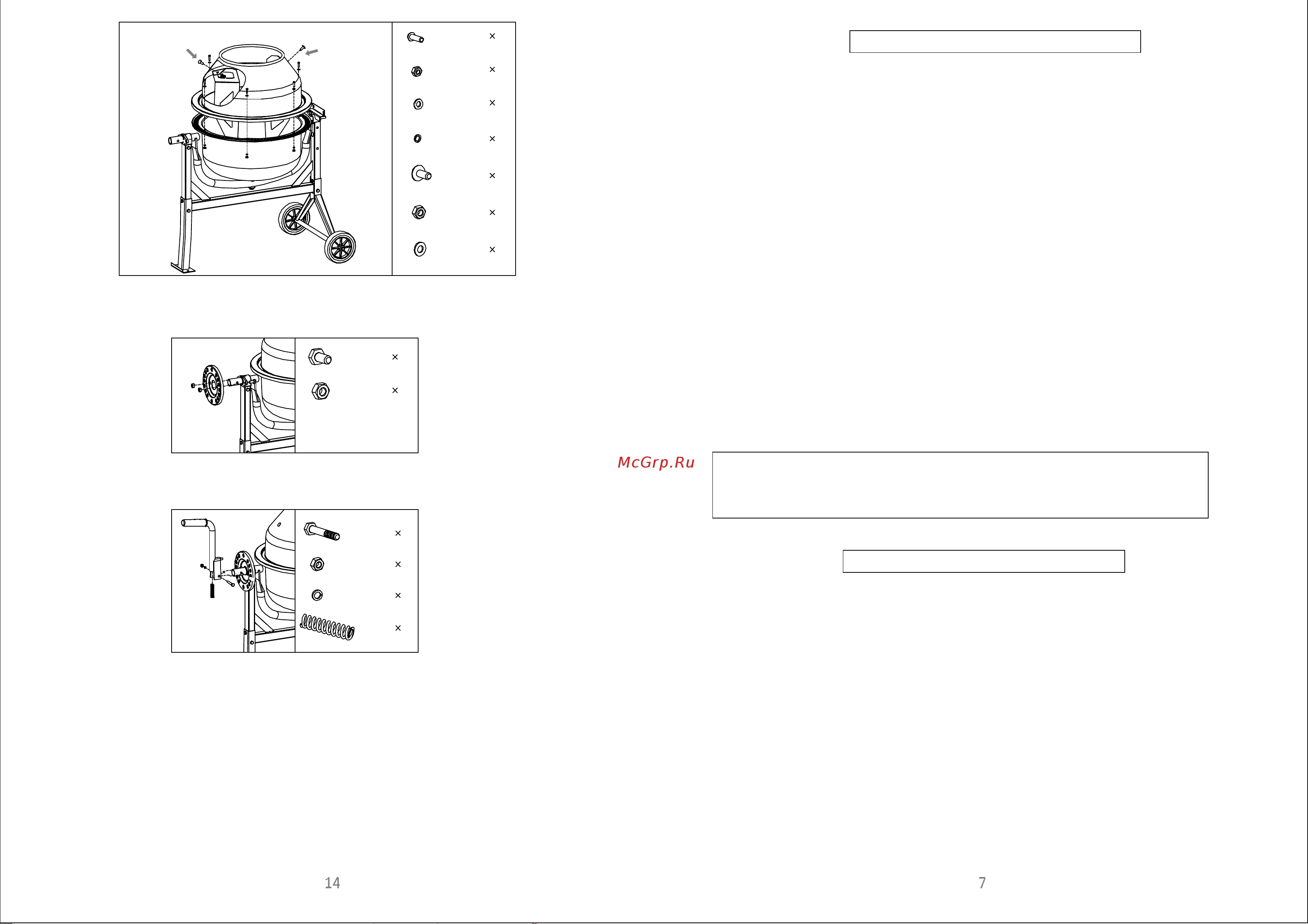

5. Наденьте фиксирующий диск на ось со стороны опоры, совместите отверстия. Ободок диска смотрит
внутрь. Стяните комплектом крепежа М10.
2
М10х20 2
Возьмите пружину и вставьте в трубку ручки, затем присоедините к той же оси, на которой закреплен
диск. Штырь на ручке должен зайти в верхний паз диска. Стяните крепежом (не сильно), проверьте работу
рычага фиксации.
М8х50 1
1
1
1
Основными узлами бетоносмесителя являются барабан смесительный, траверса, рама,механизм
опрокидывания и фиксации барабана, стойка, рамка нижняя, электропривод, колеса.
Смесительный барабан установлен на оси траверсы и вращается относительно нее в подшипниках
качения, установленных внутри барабана.
На ободе дна ёмкости смесительного барабана расположен металлический венец, внутри
установлены две лопасти, осуществляющие перемешивание смеси.
Траверса бетоносмесителя закреплена на раме, которая одновременно соединена с опорами:
правой, с установленными на ней колесами и левой.
Привод вращения барабана осуществляется от электродвигателя.
Ведущая шестерня зубчатой передачи и ведомый шкив поликлиновой передачи смонтированы на
одном валу, который вращается в подшипниках качения.
Поворот положения смесительного барабана в процессе работы осуществляется вручную при
помощи ручки и устанавливается в необходимом положении фиксатором.
Пуск бетоносмесителя осуществляется выключателем, установленным на крышке электропривода.
6. Обратите внимание на то, как расположена лыска (прямая часть) в цилиндрическом посадочном
отверстии выглядывающей ступицы шкива электропривода. Выставите приблизительно в таком же
положении и лыску приводного вала, это удобнее сделать, прокручивая смесительный барабан. После
того как вал привода будет сориентирован, установите на него привод, вставив конец приводного вала в
посадочное отверстие шкива электропривода, резьбовые штыри привода при этом сориентируй-
те с отверстиями правого кронштейна и доведите до упора. Следите за тем, чтобы П-образный профиль
электропривода охватывал стойку.
Совместите пазы П-профиля электропривода с нижними отверстиями в стойке рамы(
в случае
необходимости приподнять корпус привода вверх до совмещения нижних отверстий
).
В совмещенные отверстия вставьте болт М8х55. Оставшееся отверстие на раме выровните с отверстием
правого кронштейна и зафиксируйте болтом М8х50.
