4 Технические характеристики:

PFL- C3 SENSOR 20w

6500K IP65

PFL- C3 SENSOR 50w

6500K IP65

Номинальная мощность, Вт 20 50

Номинальное напряжение, В ~230 ~230

Диапазон рабочего напряжения, В ~198-253 ~198-253

Потребляемый ток, А 0,08 0,20

Цветовая температура, К 6500 6500

Световой поток, Лм 1700 4250

Источник света, светодиоды LED SMD 2835 SMD 2835

Количество светодиодов, шт 25 54

Индекс цветопередачи, Ra >70 >70

Коэффициент мощности >0,9 >0,9

Угол светораспределения, гр° 120° 120°

Тип кривой силы света Д (косинусная) Д (косинусная)

Тип светораспределения круглосимметричная круглосимметричная

Класс светораспределения П (прямого света) П (прямого света)

Степень защиты IP65 IP65

Класс энергетической эффективности A+ A+

Диапазон рабочих температур, °С -40°... +50° -40°... +50°

Габаритные размеры, LхHхBмм 108x155x55 187x210x50

Smax*, м2 0,016 0,039

Вес нетто, кг 0,210 0,47

Цвет корпуса серый серый

Материал корпуса литой алюминий литой алюминий

Материал рассеивателя закаленное стекло закаленное стекло

Сечение провода, мм2 3x0,75 3x0,75

Длина провода,мм 150 150

Срок службы, часов 35000 35000

Гаран тия 2 года 2 года

Датчик движения

Угол охвата, гр° 180° 180°

Дальность срабатывания, м 15 15

Настройка времени 10 сек. (±3сек.) - 7 мин. (±2мин.)

Оптический порог срабатывания, Лк <10-2000 <10-2000

Высота установки, м 1,8- 2,5 1,8- 2,5

*Максимальная площадь проекции прожектора, подвергаемая воздействию ветра, м

Технические характеристики определённого артикула Изделия указаны на упаковке. Фирма производитель оставляет за

собой право на внесение изменений в конструкцию, дизайн и комплектацию Изделия, не ухудшающих его технических

и потребительских характеристик.

5 Комплектность:

5.1 Прожектор PFL-C3 Sensor, шт. 1

5.2 Технический паспорт и руководство по эксплуатации, шт. 1

5.3 Упаковочная коробка, шт. 1

6 Требования по технике безопасности:

6.1 Монтаж Изделия, устранение неисправностей, чистка производит-

ся только при отключении электропитания квалифицированным

специалистом.

6.2 С целью исключения поражения электрическим током, Изделие

должно быть заземлено.

6.3 Использование Изделия допускается только при указанном напряжении сети.

6.4 Не располагать светильник вблизи горючих, легковоспламеняющихся предметов и химически активных

элементов.

6.5 Внешний гибкий кабель или шнур данного прожектора не может быть заменен; если шнур окажется

поврежден, то прожектор должен быть утилизирован.

6.6 Прожектор ремонту не подлежит. При выходе из строя Изделие утилизировать.

7 Подготовка Изделия к работе, установка, правила эксплуатации:

7.1 Распаковать Изделие, убедиться в его целостности и правильности комплектации.

7.2 Закрепить Изделие на опорную поверхность.

7.3 Подключить к сети, соединив все имеющиеся выводы Изделия с соответствующими сетевыми проводами.

7.4 В процессе эксплуатации, не реже двух раз в год, необходим

профилактический осмотр и чистка Изделия. Чистка Изделия от

загрязнения производится мягкой ветошью, смоченной в слабом

мыльном растворе только при отключенном питании.

7.5 В процессе эксплуатации, не реже двух раз в год, необходим

профилактический осмотр и чистка Изделия. Чистка Изделия от

загрязнения производится мягкой ветошью, смоченной в слабом

мыльном растворе только при отключенном питании.

7.6 При подключении Изделия необходимо обеспечить защиту электрического соединения от попадания

влаги посредством влагозащищенных клемм или клеммных коробок с IP65.

7.7 Не допускается непрерывная работа Изделия более чем 16 часов в сутки.

7.8 Прожектор не диммируется.

7.9 Настройка Изделия. Датчик снабжен тремя регуляторами: LUX, TIME, SENS (рис. 3).

7.10 Регулировка уровня темноты (LUX). Задает уровень темноты, при котором срабатывает устройство в

диапазоне от 3 люкс до 2000 люкс. Плавно вращая регулятор по часовой стрелке, можно довести чув-

ствительность срабатывания детектора до максимальной величины при освещении 2000 люкс.

7.11 Регулировка времени (TIME). Позволяет установить время нахождения прожектора во включенном

состоянии после срабатывания датчика в диапазоне от 10 секунд до 8 минут. Минимальное время

устанавливается поворотом против часовой стрелки до упора, а максимальное время устанавливается

поворотом по часовой стрелке до упора.

7.12 Регулировка чувствительности (SENS). Позволяет изменять чувствительность датчика. С его помощью

можно отрегулировать дальность срабатывания датчика, а также величину объекта, на который он бу-

дет срабатывать. Поворот регулятора по часовой стрелке увеличивает чувствительность срабатывания

датчика до максимальной величины.

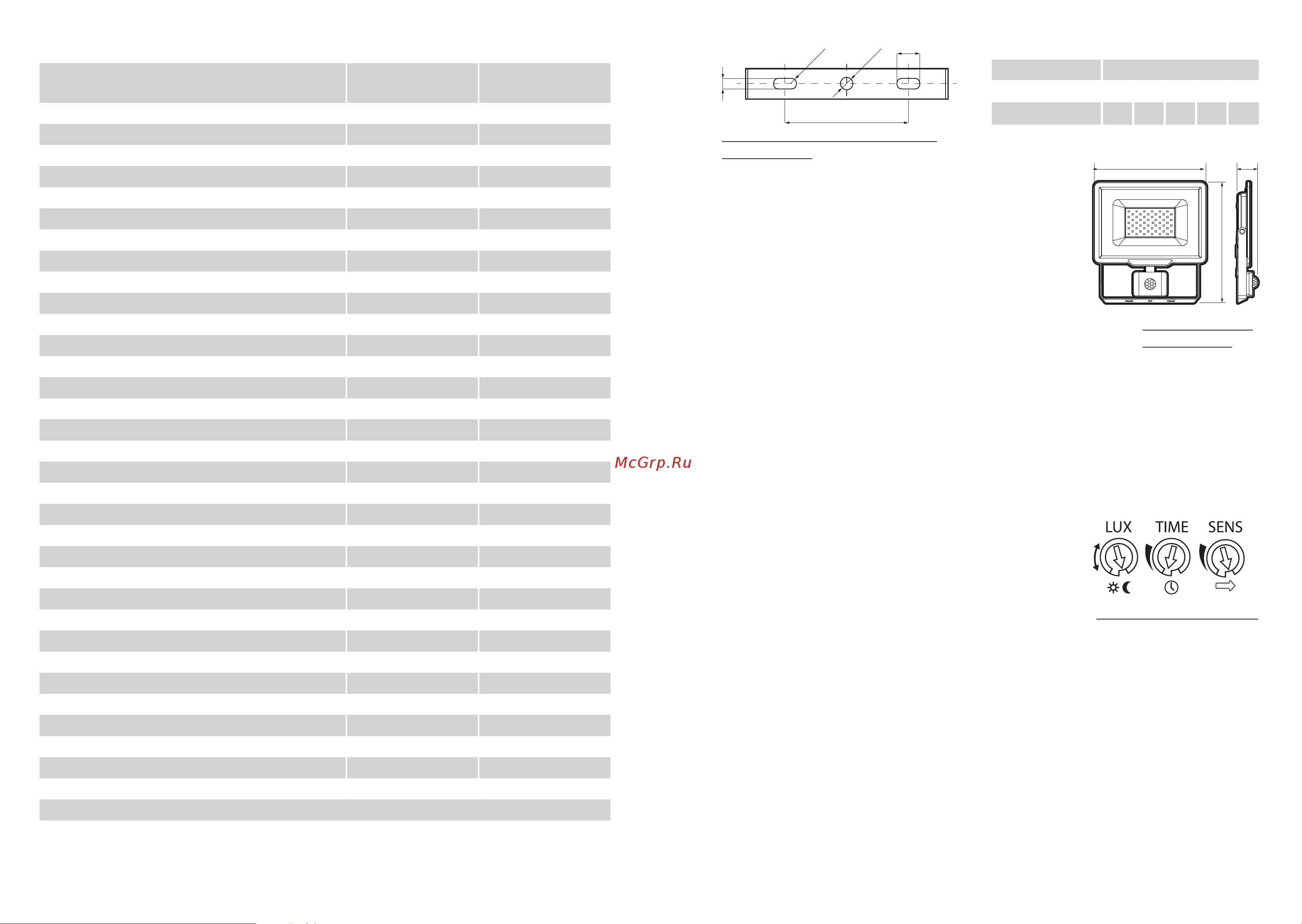

Рис. 3 Регуляторы датчика

Рис. 2 Прожектор

PFL- C 3-SENSOR

D b

Размеры, мм

Прожектор D a b c r

PFL-C3-SENSOR 20W 6,5 60 11 5,5 2,75

PFL-C3-SENSOR 50W 6,5 60 11 5,5 2,75

Рис. 1 Установочные размеры скобы

PFL- C 3-SENSOR
