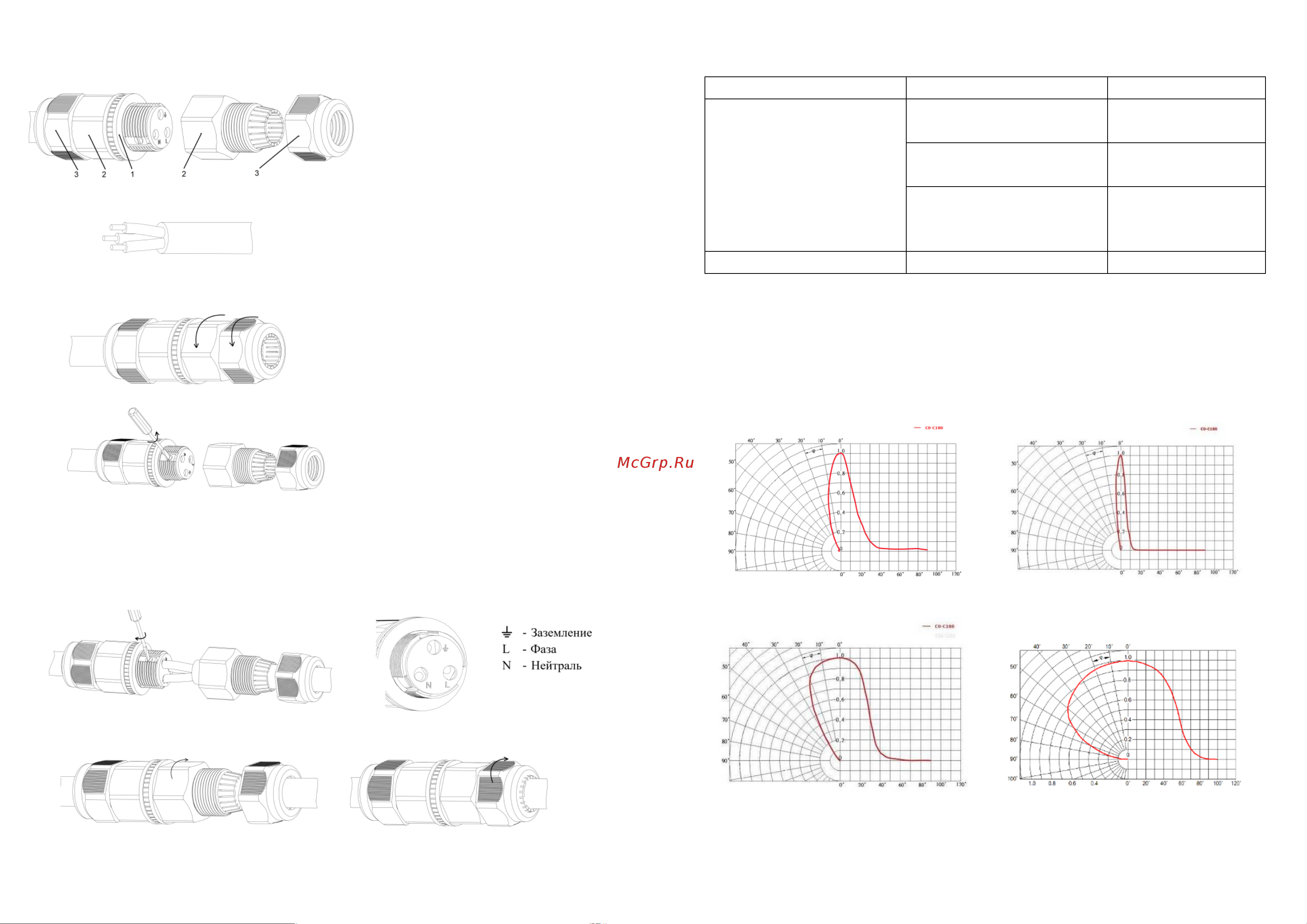

5.4 Инструкция по подключению коннектора.

1. Описание коннектора.

1-центральная часть коннектора с

клеммами

2-крышка коннектора

3-зажимная гайка

2. Зачистить внешнюю изоляцию провода и изоляцию жил (5±1 мм).

3. Ослабить свободную от провода зажимную гайку и открутить крышку коннектора для

доступа к зажимным клеммам.

4. Открутить винты на клемме отверткой с плоским шлицом.

5. Продеть кабель через крышку с зажимной гайкой. Зачищенные провод вставить в от-

верстие на разъеме так, чтобы только оголённая часть провода оказалась внутри клеммы. Под-

ключение проводов в разъеме производить строго в соответствии с обозначением на торцевой

поверхности центральной части коннектора. Закрепить провода в клеммах закрутив винты

клемм.

6. Плотно закрутить крышку разъема и зажимную гайку обеспечив герметичность.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

Характер неисправности

Вероятная причина

Метод устранения

Светильник не включается

Плохой контакт соединения про-

водов.

Обеспечить хороший

контакт.

Неверное подключение проводов.

Проверить правильность

соединения.

Отсутствие напряжения в сети.

Проверить питающую

сеть и обеспечить нор-

мальное напряжение

Горят не все светодиоды

Неисправность светильника

Обратиться к поставщику

Исполнение «Г30»

Исполнение «К15»

Исполнение «Г60»

Исполнение «Д»

Рисунок 4 Типы КСС
