ПРАВИЛА УСТАНОВКИ И ЭКСПЛУАТАЦИИ

1. Извлеките изделие из упаковки и проверьте на наличие механических повреждений.

2. Убедитесь в отсутствии напряжения питания сети.

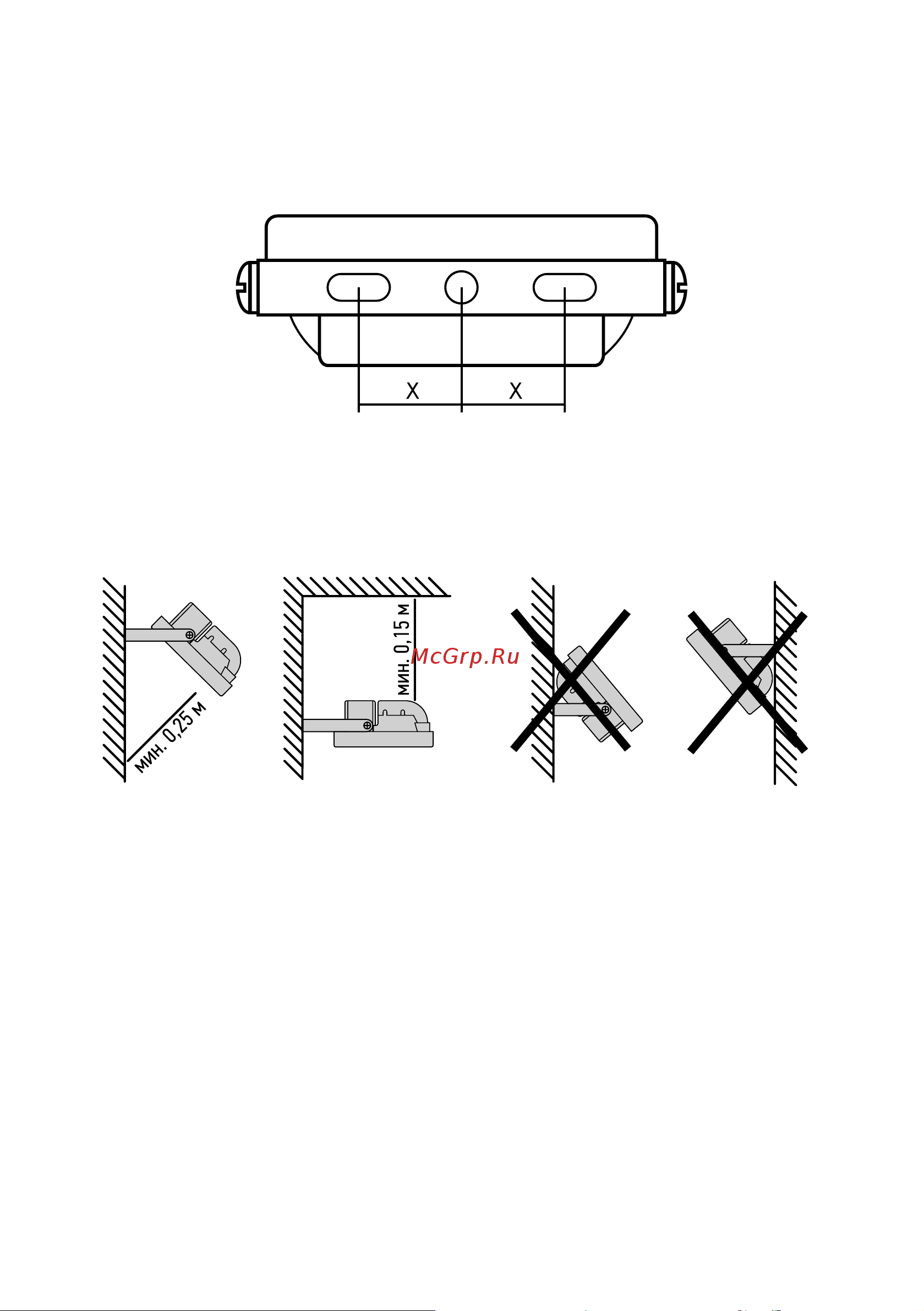

3. Прочно закрепите кронштейн прожектора на поверхности при помощи минимум двух шурупов

(в комплект не входят, выбор шурупов зависит от типа поверхности для крепления), как показано

на рис. 1.

Рисунок 1

Рисунок 2

4. При установке соблюдайте правила, указанные на Рисунке 2:

5. Для изменения угла наклона прожектора необходимо ослабить боковые винты на кронштейне,

установить необходимый угол наклона, затянуть винты.

6. Подключение светодиодного прожектора к питающей сети производится с помощью трех

проводов сетевого кабеля:

– L (коричневый провод) – подключение фазы;

– N (синий провод) – подключение нуля;

– Желто-зеленый провод – подключение защитного проводника PE;

– Коричневый провод (L – фаза) должен быть подключен через автомат защиты сети, имеющий

время срабатывания 0,1 с.

7. При подключении светодиодного прожектора к питающей сети применяются клеммные колодки,

герметичные монтажные коробки.

8. Удаление загрязнений с поверхности изделия следует проводить при выключенном напряжении

мягкой сухой тканью без применения растворителей, агрессивных моющих и абразивных средств.
