5.3. Для обеспечения безопасности людей, работающих инструментом, ЗАПРЕЩАЕТСЯ:
5.3.1. Работать неисправным инструментом.
5.3.2. Работать инструментом без проверки частоты вращения на холостом ходу. Частота вращения
инструмента на холостом ходу должна соответствовать значениям, приведенным в таблице 1.
5.3.3. Производить наладку, разборку, замену рабочего инструмента и другие виды работ, по обслуживанию
инструмента, не отсоединив его от воздухопровода.
5.3.4. Переходить с одного участка на другой с работающим инструментом.
5.3.5. Крепить воздухоподводящие шланги проволокой.
5.3.6. Работать инструментом с поврежденной цангой.
6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ И ПРАВИЛА ЭКСПЛУАТАЦИИ
6.1. Распаковать инструмент и проверить его комплектность согласно паспорта.
6.2. Ветошью, смоченной в керосине, обтереть инструмент, с целью удаления консервационной смазки с его
поверхности.
6.3. Извлечь пробку из впускного отверстия инструмента.
6.4. Залить 5-10 мл жидкого масла типа И-20А во впускное отверстие.
6.5. Проверить надежность затяжки всех резьбовых соединений.
6.6. Надежно подсоединить инструмент к воздухопроводу.
6.7. Опробовать инструмент на холостом ходу в течение 10-20 секунд.
6.8. Отключить инструмент от сети сжатого воздуха.
6.9. Открутить зажимную гайку цанги, вытащить цангу и проверить ее целостность, вставить цангу в шпиндель,
слегка накрутить зажимную цангу на шпиндель, вставить борфрезы или шлифовальную головку допустимого
диаметра и с соответствующим хвостовиком в шпиндель с установленной цангой, затянуть зажимную гайку до
упора (не перетягивая), проверить надежность крепления хвостовика рабочего инструмента в шпинделе.
Инструмент готов к работе.
6.10. Сжатый воздух, подаваемый в инструмент, должен подаваться через воздухоподготовительную
аппаратуру и должен содержать индустриальное масло И-20А, в кол-ве 3-4 капель на 1000 литров,
подаваемого воздуха, или другую смазку по своим свойствам не уступающую указанной.
6.11. Схема подключения инструмента к сети сжатого воздуха показана на рисунке 1.

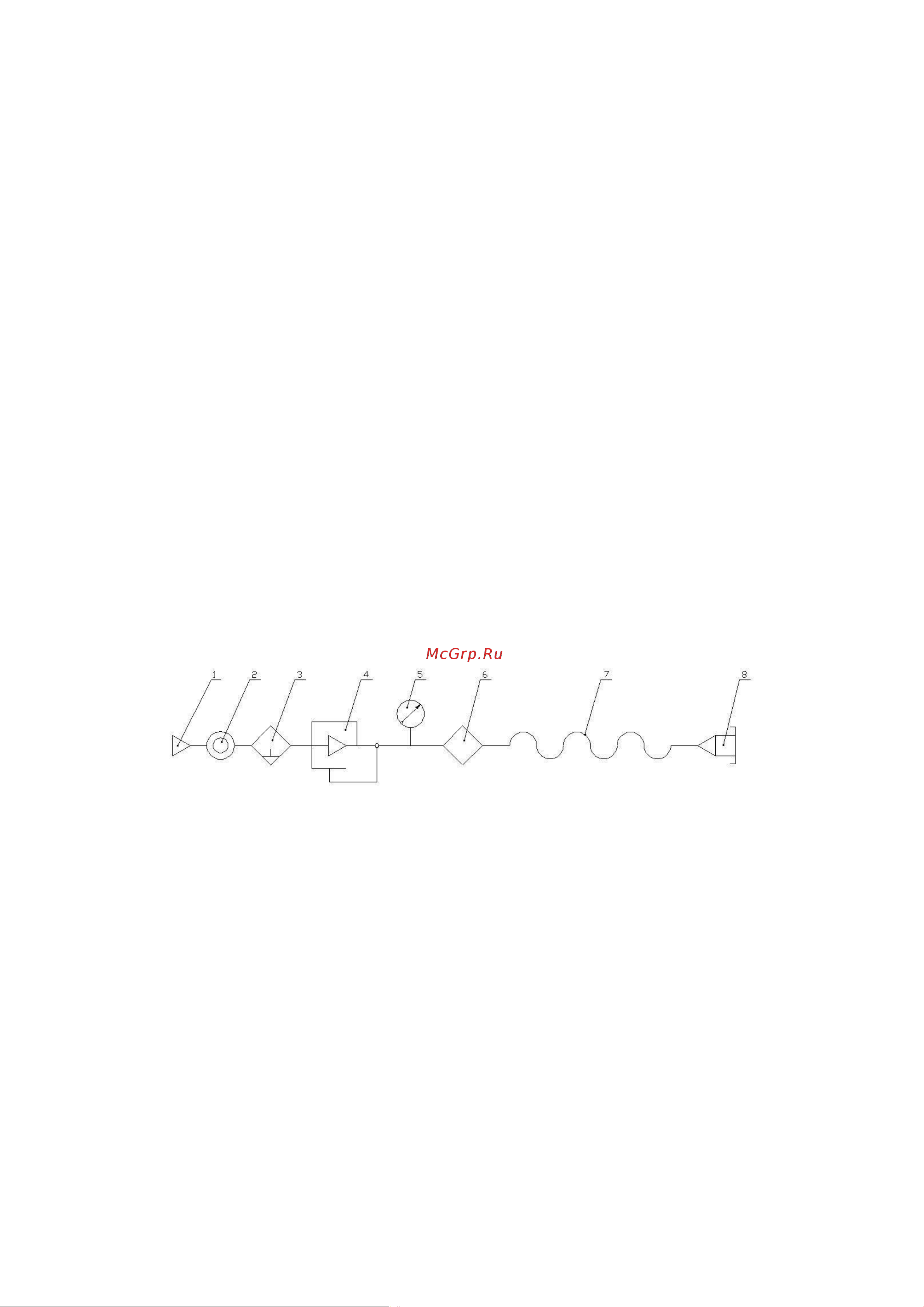

Рисунок 1 - Схема подключения инструмента к сети сжатого воздуха.
1 трубопровод; 2 – кран; 3, 4, 5, 6 фильтр-регулятор давления-лубрикатор (маслораспылитель);
7 рукав; 8 – инструмент.
6.12. Порядок работы следующий.
6.12.1. Проверить частоту вращения шпинделя на холостом ходу.
6.12.2. Установить давление на входе в инструмент регулятором согласно Таблицы 1.
6.12.3. Настроить маслораспылитель на подачу 3-4 капли масла И-20А на 1000 л, подаваемого воздуха.
6.13. Во время работы инструмента необходимо:
6.13.1. Выполнять все требования раздела 5 "Указания мер безопасности"
6.13.2. Следить за давлением воздуха в сети.
6.13.3. Следить за состоянием крепежных деталей случае необходимости необходимо отключить
инструмент от сети сжатого воздуха и подтянуть резьбовые соединения).
6.13.4. После окончания работы инструмент необходимо отключить от сети сжатого воздуха, удалить с него
пыль и грязь.
7. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1. Ежесменное техническое обслуживание включает в себя работы по: очистке инструмента от пыли и грязи,
проверке надежности затяжки всех резьбовых соединений, проверке целостности цанги, проверке частоты
вращения шпинделя на холостом ходу (частота вращения шпинделя на холостом ходу должна
соответствовать значениям, приведенным в таблице 1).
